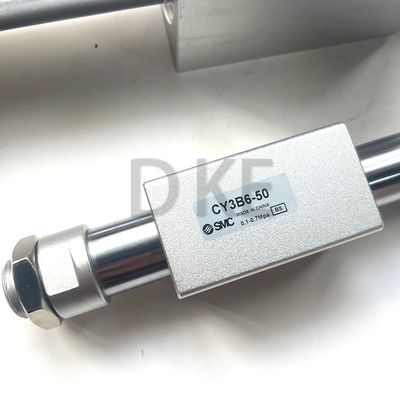

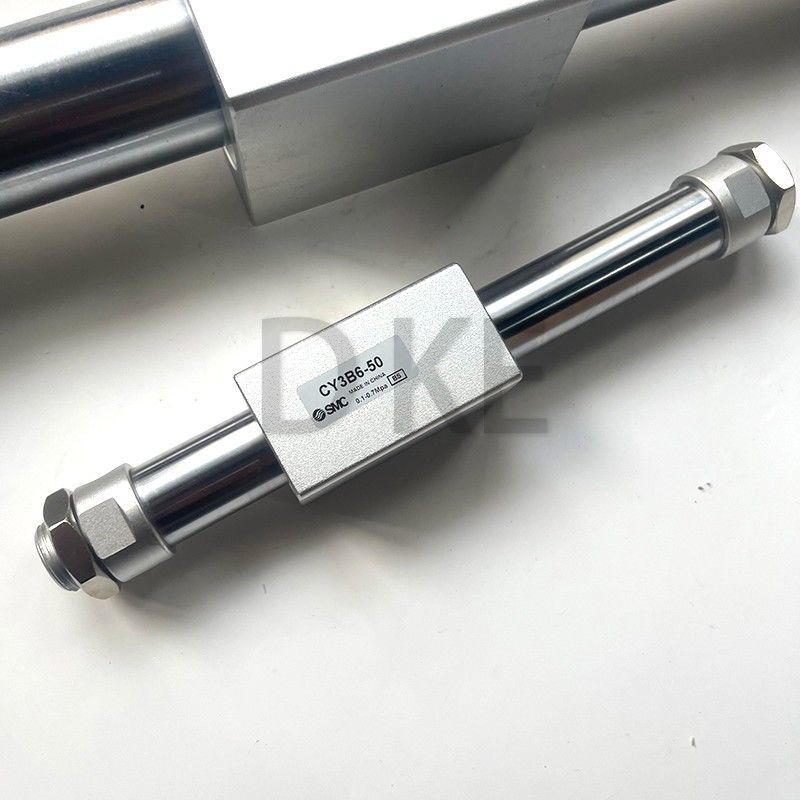

Name: CY3B6-50 पिस्टन वायवीय सिलेंडर SMC चुंबकीय रूप से युग्मित रॉडलेस स्ट्रोक 50 मिमी
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

होम उत्पाद पिस्टन वायवीय सिलेंडर

CY3B6-50 पिस्टन वायवीय सिलेंडर SMC चुंबकीय रूप से युग्मित रॉडलेस स्ट्रोक 50 मिमी

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	SMC
प्रमाणन:	CE
मॉडल संख्या:	CY3B6-50

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	बातचीत योग्य
पैकेजिंग विवरण:	कार्टन/ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय:	भुगतान के बाद 1-7कार्य दिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन पेपैल
आपूर्ति की क्षमता:	5000 टुकड़े/1माह

संपर्क करें

विस्तृत उत्पाद विवरण

द्रव:	हवा	Max. मैक्स। operating pressure आपरेटिंग दबाव:	Max. मैक्स। operating pressure आपरेटिंग दबाव
पिस्टन की गति:	50 से 500 मिमी/सेकेंड	परिवेश और तरल तापमान:	−10 से 60°C (ठंड नहीं)
आवेदन:	औद्योगिक स्वचालन	सुराख:	32मिमी-320मिमी
कुशन प्रकार:	समायोज्य बफर/रबर बफर	सामग्री:	एल्यूमीनियम मिश्र धातु
अधिकतम दबाव:	1.5 एमपीए	माउंटिंग प्रकार:	सामने निकला हुआ किनारा/पिछला निकला हुआ किनारा
सुरक्षा स्तर:	आईपी54/आईपी65	गति सीमा:	50-800मिमी/सेकंड
आघात:	50 मिमी -500 मिमी	वोल्टेज:	DC12V/DC24V/AC110V/AC220V
प्रमुखता देना:	पिस्टन वायवीय सिलेंडर SMC , एस.एम.सी. चुंबकीय रूप से जुड़ा हुआ रॉडलेस सिलेंडर , 50 मिमी पिस्टन वायवीय सिलेंडर

एसएमसी चुंबकीय रूप से युग्मित रॉडलेस पनेमुटिक सिलेंडर CY3B6-50

एसएमसी चुंबकीय रूप से युग्मित रॉडलेस प्यूमेटिक सिलेंडर CY3B6-50 प्रेसिजन हाई-स्ट्राइक पिस्टन रॉड

एसएमसी रॉड से कम सिलेंडर में चुंबकीय रूप से जुड़ा हुआ है जो पिस्टन और बाहरी गाड़ी में स्थित औद्योगिक शक्ति वाले चुंबकों का उपयोग एक एकल इकाई बनाने के लिए करता है जो वायु दबाव के साथ संचालित होने पर यात्रा करेगा।शरीर और सिर के कवर के आकार को फिर से डिजाइन करने और चुंबकीय युग्मन का उपयोग करके उत्पाद के वजन को कम किया गया है.

विनिर्देश

विशेषता	मूल्य
स्ट्रोक	50 मिमी
उबाऊ	6 मिमी
निर्माता श्रृंखला	CY3B
कार्यवाही	दोगुना
अधिकतम परिचालन दबाव	7 बार

CY3B6-50 पिस्टन वायवीय सिलेंडर SMC चुंबकीय रूप से युग्मित रॉडलेस स्ट्रोक 50 मिमी 0

बेहतर स्नेहन

पिस्टन पर स्नेहन प्रतिधारण का समर्थन करने और स्नेहन फिल्म सुनिश्चित करने के लिए एक लुबे-रिटेनर स्थापित किया गया है (बोर का आकारः ø15 से ø63)

स्थिर संचालन

शरीर की ओर पहनने की अंगूठी को अधिकतम 30% तक लम्बा करने से चिकनी गति प्राप्त करने में मदद मिलती है।

Mविशेषताओं, चुंबक पकड़ बल, और माउंटिंग आयाम मौजूदा CY3B श्रृंखला मॉडल के समान हैं।

शरीर के लिए कनेक्शन ब्रैकेट का अधिकतम वजन

CY3B श्रृंखला को सीधे भार को माउंट किए बिना एक बाहरी अक्ष (जैसे रैखिक गाइड) द्वारा निर्देशित किया जाता है।सुनिश्चित करें कि इसका वजन दाईं ओर तालिका में मूल्य से अधिक नहीं होगा. (कनेक्शन विधियों के लिए, ऑपरेशन मैनुअल देखें)

अधिकतम कनेक्शन ब्रैकेट वजन

मॉडल	अधिकतम कनेक्शन ब्रैकेट वजन (Wemax) [किलो]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

ऊर्ध्वाधर संचालन

यह अनुशंसा की जाती है कि लोड को एक गेंद प्रकार के असर (रैखिक मार्गदर्शक, आदि) द्वारा निर्देशित किया जाए। यदि स्लाइड असर का उपयोग किया जाता है, तो लोड द्रव्यमान और पल के कारण स्लाइडिंग प्रतिरोध बढ़ जाता है,जो खराबी का कारण बन सकता हैजब सिलेंडर को लंबवत या कोण पर लगाया जाता है, तो पोजिशनिंग के लिए एक बाहरी टॉपर आदि का उपयोग करना सुनिश्चित करें।चूंकि स्लाइडर अपने स्वयं के वजन या वर्कपीस के द्रव्यमान के कारण स्ट्रोक के अंत की ओर नीचे की ओर बढ़ सकता हैयदि सटीक स्थिति की आवश्यकता है तो स्थिति के लिए बाहरी क्लॉपर आदि का उपयोग करें।

उबाऊ आकार [मिमी]	मॉडल	अनुमेय भार भार (Wv) [kg]	अधिकतम संचालन दबाव (Pv) [एमपीए]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
