YW DKE ट्रेडिंग कंपनी
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SMC |
| प्रमाणन: | CE |

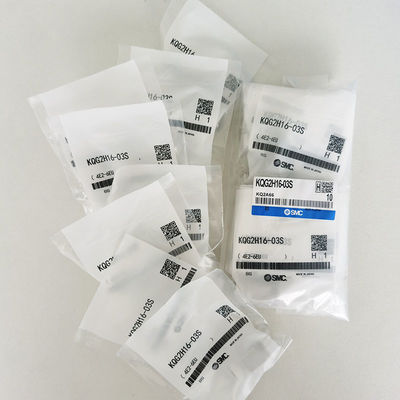

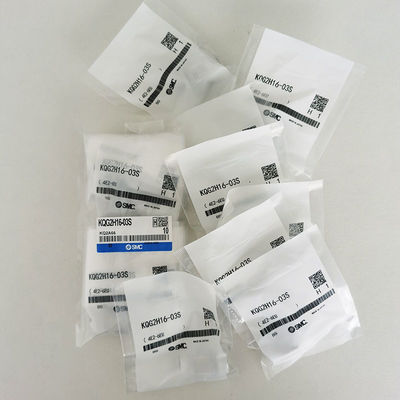

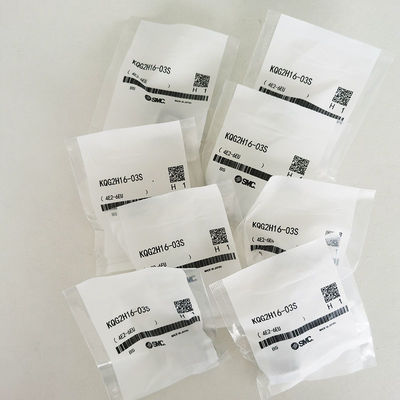

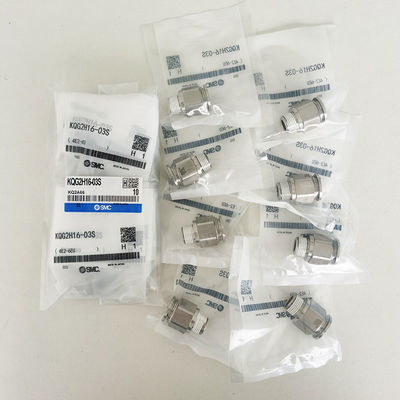

| मॉडल संख्या: | KQG2H16-03S |
| न्यूनतम आदेश मात्रा: | 10 |
|---|---|
| मूल्य: | Negociation |
| पैकेजिंग विवरण: | कार्टन/ग्राहक की आवश्यकताओं के अनुसार |
| प्रसव के समय: | भुगतान के बाद 1-7कार्य दिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 5000 पीसी |
| दबाव: | 0 ~ 1 एमपीए | दाब परीक्षण: | 1.5 गुना काम का दबाव |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील 316 | आकार: | सीधा |
| आवेदन: | वायु या द्रव | आकार: | 1/2'' |
| सतह उपचार: | चमकाना | तापमान: | -5~150℃ |
| प्रमुखता देना: | न्युमेटिक पाइप फिटिंग का पॉलिशिंग,एसएमसी वायवीय पाइप फिटिंग,चमकाने के लिए वायवीय नली कनेक्टर |
||
वायवीय पाइप फिटिंग, जिन्हें वायवीय नली फिटिंग, वायवीय युग्मन या वायु कंप्रेसर फिटिंग के रूप में भी जाना जाता है, वायवीय प्रणालियों के लिए आवश्यक घटक हैं।इनका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है जैसे कि ऑटोमोटिवहमारे वायवीय पाइप फिटिंग उच्च गुणवत्ता वाले उत्पाद हैं जो उच्च गुणवत्ता वाली सामग्री से बने हैं, और निम्नलिखित विशेषताएं हैंः पैकेजः कार्टन/जैसा कि ग्राहकों की आवश्यकता है,दबाव: 0~1 एमपीए, आकारः सीधा/कुबड़ा/टी प्रकार, आकारः 1/8-1/2 इंच, कार्य तापमानः -5-150°C. हमारे वायवीय पाइप फिटिंग अधिकतम संगतता, विश्वसनीयता और सुरक्षा के लिए डिज़ाइन किए गए हैं।इन्हें स्थापित करना और बनाए रखना आसान है, और उत्कृष्ट प्रदर्शन और स्थिरता प्रदान करते हैं। वे संक्षारण प्रतिरोधी और टिकाऊ भी हैं, और विभिन्न चरम परिस्थितियों का सामना कर सकते हैं।हमारे Pneumatic पाइप फिटिंग विभिन्न अनुप्रयोगों के लिए आदर्श हैं.
यह उत्पाद अविश्वसनीय रूप से कॉम्पैक्ट और हल्का है, लगभग KQGL06-01S की तुलना में 30% कम आयामों के साथ। वजन लगभग 62% हल्का है,इसे और भी हल्का और आसानी से ले जाने योग्य बना रहा है.
यह स्टेनलेस स्टील 316 के धातु भागों और विशेष एफकेएम का उपयोग करके सील भागों के साथ बनाया गया है। यह ट्यूबिंग सामग्री की एक श्रृंखला के साथ उपयोग के लिए भी उपयुक्त है, जैसे कि एफईपी, पीएफए, नायलॉन, सॉफ्ट नायलॉन,पॉलीयूरेथेन और पॉलीओलेफिन.
इस उपकरण का तकनीकी पैरामीटर वायु, जल और भाप के द्रवों के लिए डिज़ाइन किया गया है।ऑपरेटिंग दबाव सीमा (-100 kPa से 1 MPa तक) तब प्राप्त की जा सकती है जब इसका पूरा दबाव 3 पर अधिकतम प्रूफ दबाव तक पहुंच जाता है.0 एमपीए. वसा रहित विनिर्देश के अलावा, यह सीलेंट के साथ धागे पर सील करने की भी आवश्यकता है।
इष्टतम प्रदर्शन के लिए, -5 से 150°C के बीच तापमान बनाए रखने की सिफारिश की जाती है। इस पैमाने के ऊपरी और निचले छोरों को पार नहीं किया जाना चाहिए।
हमारे तकनीकी समर्थन और सेवाओं के लिए Pneumatic पाइप फिटिंग में शामिल हैंः
| पुरुष कनेक्टर: KQG2H | |||||||||
| लागू ट्यूबिंग ओवरडोज (मिमी) |
संबंध धागा आर, एम |
मॉडल | H (चौड़ाई समतल) |
नोट 1) ØD |
L | ए* | एम | नोट 2) प्रभावी क्षेत्रफल (मिमी2) |
वजन |
| ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| चौथाई | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| चौथाई | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| चौथाई | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| चौथाई | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| चौथाई | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| आधा | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | चौथाई | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| आधा | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| आधा | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
एक वर्ष की गुणवत्ता गारंटी नीति
हम शिपमेंट से पहले माल की गुणवत्ता की जांच करेंगे. अगर कुछ अप्रत्याशित समस्याएं हैं
हम आशा करते हैं कि खरीदार के साथ होने वाली समस्याओं का समाधान निम्नलिखित तरीकों से मैत्रीपूर्ण तरीके से किया जा सकेगा:
1, अगर यह गुणवत्ता की समस्या है, खरीदार माल प्राप्त करने के बाद 15 दिनों के भीतर तर्क प्रस्तुत कर सकते हैं,
खरीदार को पहचान के लिए विक्रेता को फोटो या वीडियो और अन्य प्रमाण उपलब्ध कराना होगा।
2, मानव निर्मित क्षतिग्रस्त, खरीदार पूरी जिम्मेदारी लेते हैं।
3उत्पाद गुणवत्ता प्रसंस्करण कार्यक्रमः
1) खरीदार खराब गुणवत्ता के कारण एक वर्ष के लिए उत्पादों को वापस करता है (जो कि शामिल नहीं हैं)
शिपिंग या मानव निर्मित क्षति के कारण होने वाले नुकसान के लिए 15% का पुनः स्टॉक शुल्क है।
और फिर हम एक नया भेज देंगे
उत्पाद को खरीदार को भेजें और फिर से भेजने की लागत का भुगतान करें।
2) अगर माल (पूरी कीमत शिपिंग सहित 10USD से कम है) गुणवत्ता की समस्या है, हम
अगले आदेश में खरीदार को एक नया उत्पाद फिर से भेजेगा; यदि खरीदार अगले आदेश में नया आदेश देने की योजना नहीं बनाता है
निकट अवधि में, खरीदार शिपिंग की लागत का भुगतान कर सकता है और एक नया उत्पाद फिर से भेजने के लिए पूछ सकता है।
उत्पादों के साथ एक समस्या है, कृपया हमसे संपर्क करें हम इसे हल करेंगे जैसे ही हम प्राप्त
आपका ईमेल.
