YW DKE ट्रेडिंग कंपनी
 |
| Place of Origin: | China |
| ब्रांड नाम: | FESTO |
| प्रमाणन: | CE |

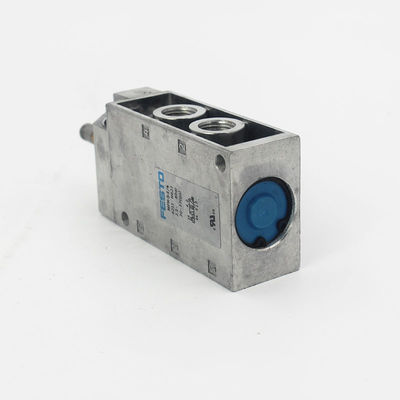

| मॉडल संख्या: | एमएफएच-5-1/4 |
| Minimum Order Quantity: | 1 |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| Payment Terms: | T/T, Western Union,Paypal |
| Supply Ability: | 5000 pieces/1Month |
| कार्य दबाव: | 0.2MPa से 1MPa तक | बढ़ती स्थिति: | कोई |
|---|---|---|---|
| मीडिया का तापमान: | -10 डिग्री सेल्सियस... 60 डिग्री सेल्सियस | मैक्स। आवृत्ति बदलना: | 3 हर्ट्ज |
| वायवीय काम करने वाला बंदरगाह: | जी1/4 | मानक नाममात्र प्रवाह दर: | 1300 एल/मिनट |
| नाम मात्र की चौड़ाई: | 7 मिमी | वोल्टेज: | AC220V AC110V DC24V |
| प्रमुखता देना: | G1/4 फेस्टो टाइगर सोलेनोइड वाल्व,टाइगर सोलेनोइड वाल्व 6211,5/2 रास्ता टाइगर सोलेनोइड वाल्व |
||
फेस्टो सोलेनोइड वाल्वों को तरल और गैस पाइपलाइनों के स्विचिंग को नियंत्रित करने के लिए डिज़ाइन किया गया है, विशेष रूप से दो स्थिति डीओ नियंत्रण का उपयोग करते हुए। उनका प्राथमिक उपयोग छोटी पाइपलाइनों के नियंत्रण के लिए है।तुलना में, विद्युत वाल्वों का उपयोग द्रव, गैस और पवन प्रणाली पाइपलाइनों में मध्यम प्रवाह के एनालॉग विनियमन के लिए किया जाता है, जबकि एआई द्वारा नियंत्रित किया जाता है।विद्युत वाल्व भी बड़े वाल्व और हवा प्रणालियों के लिए दो स्थिति स्विच नियंत्रण के रूप में प्रदर्शन कर सकते हैं.
विद्युत चुम्बकीय वाल्व केवल डीओ नियंत्रण के लिए स्विच सिग्नल के रूप में कार्य कर सकते हैं, केवल छोटे पाइपलाइन नियंत्रण के उद्देश्य से प्रदर्शन करते हैं। वे आम तौर पर पाइपलाइनों के नीचे DN50 में रखे जाते हैं,क्योंकि उनका उपयोग बड़े अनुप्रयोगों के लिए असामान्य हैदूसरी ओर, विद्युत वाल्वों में एआई फीडबैक सिग्नल प्राप्त हो सकते हैं और उन्हें बड़े पाइपलाइनों और वायु वाल्वों में डीओ या एओ द्वारा नियंत्रित किया जा सकता है, जो एक अधिक सामान्य अनुप्रयोग है।
विद्युत चुम्बकीय वाल्वों में आम तौर पर एक छोटा प्रवाह गुणांक और एक छोटा कार्य दबाव अंतर होता है।एक 25 कैलिबर सोलेनोइड वाल्व का प्रवाह गुणांक एक 15 कैलिबर इलेक्ट्रिक गेंद वाल्व की तुलना में बहुत कम है.
| विशेषता | मूल्य |
| वाल्व फ़ंक्शन | 5/2-तरफ़ा, मोनोस्टेबल |
| सक्रियण का प्रकार | विद्युत |
| निर्माण चौड़ाई | 30.5 मिमी |
| मानक नाममात्र प्रवाह दर | 1000 लीटर/मिनट |
| वायवीय कार्य बंदरगाह | G1/4 |
| ऑपरेटिंग वोल्टेज | सोलेनोइड कॉइल के माध्यम से, अलग से आदेश दिया जाना चाहिए |
| परिचालन दबाव | 0.22 एमपीए.0.8 एमपीए |
| परिचालन दबाव | 2.2 बार... 8 बार |
| डिजाइन | कठपुतली सीट |
| रीसेट का प्रकार | मैकेनिकल स्प्रिंग |
| अनुमोदन | c UL us - मान्यता प्राप्त (OL) |
| सुरक्षा का स्तर | IP65 |
| नाममात्र आकार | 7 मिमी |
| ग्रिड आयाम | 32 मिमी |
| निकास हवा का कार्य | प्रवाह नियंत्रण विकल्प के साथ |
| सीलिंग सिद्धांत | नरम |
| माउंटिंग स्थिति | वैकल्पिक |
| मैनुअल ओवरराइड | आराम करना |
| पायलटिंग का प्रकार | पायलट संचालित |
| प्रवाह की दिशा | अपरिवर्तनीय |
| प्रतीक | 991035 |
| गोद | अंडरलैप |
| b मान | 0.19 |
| C मूल्य | 4.49 l/sbar |
| बंद करने का समय | 29 एमएस |
| चालू करने का समय | 9 एमएस |
| 0 संकेत के साथ अधिकतम सकारात्मक परीक्षण पल्स | 2200 μs |
| अधिकतम. 1 संकेत के साथ नकारात्मक परीक्षण पल्स | 3700 μs |
| कॉइल की विशेषताएं | सोलेनोइड कॉइल, अलग से ऑर्डर करने के लिए देखें |
| परिचालन माध्यम | ISO 8573-1:2010 के अनुसार संपीड़ित हवा [7:4४] |
| ऑपरेटिंग और पायलट माध्यम पर नोट | चिकनाई कार्य संभव है (इस मामले में चिकनाई कार्य हमेशा आवश्यक होगा) |
| संक्षारण प्रतिरोध वर्ग CRC | 1 - कम संक्षारण तनाव |
| भंडारण तापमान | -20 °C... 60 °C |
| माध्यम का तापमान | -10 °C... 60 °C |
| परिवेश का तापमान | -5 °C... 40 °C |
| विशेषता | मूल्य |
| उत्पाद का वजन | 290 ग्राम |
| विद्युत कनेक्शन | एफ कॉइल के माध्यम से, अलग से ऑर्डर किया जाना है |
| माउंटिंग का प्रकार | या तो: विविध रेल पर छेद के साथ |
| पायलट निकास बंदरगाह 84 | एम5 |
| वायवीय कनेक्शन, बंदरगाह 1 | G1/4 |
| वायवीय कनेक्शन, पोर्ट 2 | G1/4 |
| वायवीय कनेक्शन, बंदरगाह 3 | G1/4 |
| वायवीय कनेक्शन, पोर्ट 4 | G1/4 |
| वायवीय कनेक्शन, बंदरगाह 5 | G1/4 |
| सामग्री पर नोट | RoHS के अनुरूप |
| सामग्री सील | एनबीआर |
| सामग्री आवास | मुद्रित एल्यूमीनियम |
FESTO सोलेनोइड वाल्व की कई मुख्य विशेषताएं हैं। सबसे पहले, इसमें बाहरी रिसाव को अवरुद्ध करना है, जो आंतरिक रिसाव को नियंत्रित करना आसान और उपयोग करने में सुरक्षित बनाता है।अन्य स्वचालित नियंत्रण वाल्वों की तुलना में, यह वाल्व स्टेम गतिशील सील की दीर्घकालिक कार्रवाई की आवश्यकता नहीं है, जो बाहरी रिसाव को रोक सकते हैं।बाहरी रिसाव को रोकना आसान बनाना.
दूसरा, प्रणाली का उपयोग करना आसान है, इसे कंप्यूटर से आसानी से जोड़ा जा सकता है, और इसकी सस्ती कीमत है। विद्युत चुम्बकीय वाल्व की संरचना सरल है और इसकी कीमत कम है।नियंत्रण वाल्वों की तुलना में इसे स्थापित करने और बनाए रखने के लिए एक आसान विकल्प बनानेइसके अतिरिक्त, संकलित स्वचालित नियंत्रण प्रणाली बहुत सरल और सस्ती है। सोलेनोइड वाल्व अपने स्विच सिग्नल नियंत्रण के कारण औद्योगिक कंप्यूटरों से कनेक्ट करने के लिए बहुत सुविधाजनक हैं।
तीसरा, सोलेनोइड वाल्वों में एक्शन एक्सप्रेस डिलीवरी होती है, जिसमें छोटी शक्ति होती है और हल्के वजन की उपस्थिति होती है। यह वाल्व के त्वरित प्रतिक्रिया समय के कारण होता है, जो कुछ मिलीसेकंड के रूप में कम हो सकता है।सोलेनोइड वाल्व अपने अनूठे सर्किट के कारण अन्य स्वचालित नियंत्रण वाल्वों की तुलना में अधिक संवेदनशीलता से प्रतिक्रिया करते हैंउचित रूप से डिज़ाइन किए गए सोलेनोइड वाल्व कॉइल्स में कम बिजली की खपत होती है और वे ऊर्जा-बचत उत्पाद होते हैं।वाल्व भी सामान्य संचालन के दौरान किसी भी बिजली की खपत के बिना वाल्व स्थिति नियंत्रण स्वचालित प्राप्त कर सकते हैं.
चौथा, इलेक्ट्रोमैग्नेटिक वाल्वों में सीमित सटीकता समायोजन और लागू मीडिया की सीमित सीमा होती है।और वाल्व कोर केवल दो चरम स्थितियों में हो सकता हैइसलिए, समायोजन की सटीकता अभी भी सीमित है। विद्युत चुम्बकीय वाल्वों में माध्यम की स्वच्छता के लिए उच्च आवश्यकताएं हैं, और माध्यम में मौजूद कणों को पहले फ़िल्टर किया जाना चाहिए।चिपचिपा मीडिया उपयुक्त नहीं है, और विशिष्ट उत्पादों के लिए उपयुक्त माध्यम की चिपचिपाहट सीमा अपेक्षाकृत संकीर्ण है।
पांचवें, FESTO सोलेनोइड वाल्वों के विभिन्न मॉडल उपलब्ध हैं, और उनके उपयोग की एक विस्तृत श्रृंखला है। जबकि विद्युत चुम्बकीय वाल्वों में अंतर्निहित कमियां हैं, उनके फायदे अभी भी प्रमुख हैं.वे विभिन्न आवश्यकताओं को पूरा करने के लिए कई उत्पादों में डिज़ाइन किए गए हैं और उनके अनुप्रयोगों की एक विस्तृत श्रृंखला है।
लागू बिजली आपूर्ति
सोलेनोइड वाल्वों का चयन करते समय, उपयोग किए जाने वाले बिजली की आपूर्ति के प्रकार पर विचार करना महत्वपूर्ण है। आम तौर पर, एसी बिजली की आपूर्ति डीसी की तुलना में अधिक सुविधाजनक है। यदि आप डीसी का उपयोग कर रहे हैं, तो आप डीसी वाल्वों के लिए एक अलग प्रकार का उपयोग कर सकते हैं।DC24V के बजाय AC220V के वोल्टेज विनिर्देशों का उपयोग करने को प्राथमिकता दी जानी चाहिएइसके अतिरिक्त, बिजली की आपूर्ति के वोल्टेज का उतार-चढ़ाव एक निश्चित सहिष्णुता के भीतर होना चाहिए (+% 10% एसी के लिए और लगभग ± 10% डीसी के लिए) । यदि यह इस सहिष्णुता से अधिक है,वोल्टेज स्थिरीकरण उपाय किए जाने चाहिए या विशेष आदेश दिए जाने चाहिए. बिजली की आपूर्ति की क्षमता के आधार पर नामित वर्तमान और बिजली की खपत का चयन करना सुनिश्चित करें। एसी स्टार्टिंग के दौरान उच्च वीए मूल्य के बारे में पता है, और यदि क्षमता अपर्याप्त है,अप्रत्यक्ष सोलेनोइड वाल्व पसंद करते हैं.
लागू वातावरण
जिस वातावरण में सोलेनोइड वाल्व लगाए जाते हैं, वह भी एक महत्वपूर्ण विचार है। अधिकतम और न्यूनतम तापमान अनुमेय सीमा के भीतर होना चाहिए।उच्च सापेक्ष आर्द्रता वाले वातावरण मेंयदि पर्यावरण में लगातार कंपन, झटके या धक्का हो तो विशेष किस्मों जैसे समुद्री सोलेनोइड वाल्वों का चयन करें।संक्षारक या विस्फोटक वातावरण के लिए, सुरक्षा आवश्यकताओं के आधार पर संक्षारण प्रतिरोधी सामग्रियों के चयन को प्राथमिकता दें।बहुक्रियाशील सोलेनोइड वाल्व चुनें क्योंकि वे बायपास और तीन मैनुअल वाल्वों की आवश्यकता को समाप्त करते हैं और ऑनलाइन रखरखाव के लिए सुविधाजनक हैं.
लागू मीडिया
विभिन्न सोलेनोइड वाल्वों को मीडिया की स्थिति के आधार पर चुना जाना चाहिए, चाहे वह गैस-तरल हो या मिश्रित।विभिन्न मध्यम तापमानों के लिए विभिन्न विनिर्देशों वाले उत्पादों का चयन करना भी महत्वपूर्ण है, क्योंकि यह वाल्व के सेवा जीवन को प्रभावित कर सकता है। जांचें कि मध्यम तापमान सोलेनोइड वाल्व की अनुमेय सीमा के भीतर है।50cSt से अधिक चिपचिपाहट और 15 मिमी से कम व्यास वाले माध्यम के लिए, एक उच्च चिपचिपाहट सोलेनोइड वाल्व का उपयोग करें। जब माध्यम की स्वच्छता उच्च नहीं है, तो सोलेनोइड वाल्व के सामने एक बैकवॉश फिल्टर वाल्व स्थापित करें।यदि माध्यम दिशागत तरीके से बहता है और बैकफ्लो की अनुमति नहीं है, उपयुक्त सोलेनोइड वाल्व चुनें।
- किसी भी पूछताछ या मुद्दे के साथ सहायता के लिए उपलब्ध विशेषज्ञ तकनीकी सहायता टीम
- व्यापक उत्पाद प्रलेखन और मैनुअल
- क्षतिग्रस्त या खराबी वाले वाल्वों के लिए उपलब्ध मरम्मत और रखरखाव सेवाएं
- वाल्वों की उचित स्थापना और उपयोग सुनिश्चित करने के लिए प्रशिक्षण और शिक्षा सेवाएं
उत्पाद पैकेजिंगः
फेस्टो सोलेनोइड वाल्व को परिवहन के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया गया है। यह किसी भी क्षति को रोकने के लिए पर्याप्त पैडिंग के साथ एक मजबूत बॉक्स में पैक किया गया है।वाल्व भी किसी भी धूल या नमी से बचाने के लिए एक प्लास्टिक बैग में सील है.
नौवहन:
एक बार आदेश की पुष्टि हो जाने के बाद, फेस्टो सोलेनोइड वाल्व 2-3 कार्य दिवसों के भीतर भेज दिया जाएगा। हम विश्वसनीय कूरियर सेवाओं का उपयोग आपके दरवाजे पर उत्पाद वितरित करने के लिए करते हैं।आपको अपने पैकेज को ट्रैक करने के लिए ईमेल द्वारा एक ट्रैकिंग नंबर प्राप्त होगाशिपिंग की लागत की गणना की जाएगी और आपके ऑर्डर कुल में जोड़ी जाएगी।
