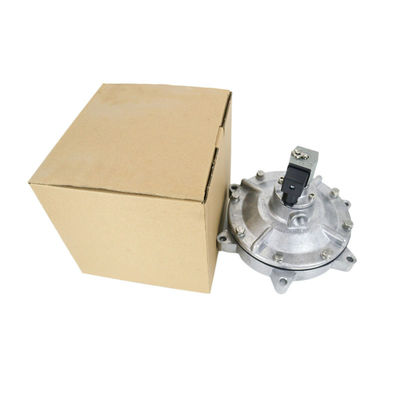

GOYEN CA76MM डुबकी विद्युत चुम्बकीय वायवीय पल्स वाल्व

डुबकी मनिफोल्ड माउंट सोलेनोइड पल्स वाल्व CA76MM

गोयेन प्रकार के मनिफोल्ड माउंट पल्स वाल्व धूल संकलक प्रणाली में महत्वपूर्ण भूमिका निभाते हैं।उत्पादन प्रक्रिया मेंधूल की पैदावार अपरिहार्य है। जब कण मशीन में प्रवेश करते हैं, तो यह उपकरण को नुकसान पहुंचाएगा। धूल भरी हवा भी श्रमिकों के स्वास्थ्य के लिए खतरा है।पल्स वाल्वों का उपयोग धूल संकलक प्रणाली में बैग या कारतूस प्रकार के फिल्टर को साफ करने के लिए किया जाता हैये वाल्व हवा के उच्च ऊर्जा वाले धड़कन को फूंकने की नली के माध्यम से भेजते हैं जिससे धूल को हटाने के लिए फिल्टर के नीचे एक झटका तरंग बनती है।उच्च वायु त्वरण और तेजी से वाल्व प्रतिक्रिया समय बेहतर फिल्टर बैग साफ करने और कम संपीड़ित हवा की खपत में मदद करता है, जिससे सिस्टम के संचालन की लागत कम हो जाती है।

विनिर्देशः

कुल आयाम:

विवरण ABout CA76MM विद्युत चुम्बकीय पल्स वाल्वः

गोयेन प्रकार एल्यूमीनियम CA76MM

ग्रे रंग गोयेन प्रकार के सोलेनोइड विद्युत चुम्बकीय पल्स वाल्व औद्योगिक उपकरणों के लिए डिज़ाइन किए गए, धूल कलेक्टर के लिए पेशेवर घटक।

एक विद्युत चुम्बकीय धड़कन वाल्व के एक विद्युत चुम्बकीय धड़कन वाल्व के पानी में डूबे विद्युत चुम्बकीय धड़कन वाल्व हवा बैग है, गैस बैग में स्थापित पानी में डूबे विद्युत चुम्बकीय धड़कन वाल्व सीट आवेषण,छोटा प्रतिरोध, अच्छी तरलता, उच्च इंजेक्शन मात्रा, ड्राइव करने के लिए भार की मात्रा में वृद्धि, हवा के दबाव के उपयोग के दायरे का विस्तार,डूबे हुए पल्स वाल्व वायु दबाव व्यापक अनुप्रयोगों के लिए अधिक उपयुक्त है.
डुबकी विद्युत चुम्बकीय पल्स वाल्व के साथ पल्स बैग डस्ट रिमूवर सिस्टम के संपीड़ित हवा "स्विच" को पल्स जेट नियंत्रण उपकरण के आउटपुट सिग्नल द्वारा नियंत्रित किया जाता है। The dust remover is sprayed on the filter bag row by row (chamber) to keep the pressure of the bag dust remover within the set range to ensure the processing capacity and dust removal efficiency of the dust remover.

कनेक्शनः
A: घुमावदार कनेक्शन
बीः इंटुबेशन ट्यूब डुबकी पल्स वाल्व है कि सामने और पीछे कक्षों में पल्स वाल्व विभाजित है। जब संपीड़ित हवा जुड़ा हुआ है,हवा के छेद के माध्यम से संपीड़ित हवा पीछे के कक्ष में प्रवेश करती हैइस समय, पीछे के वायु कक्ष में दबाव वाल्व के हवा के आउटलेट के खिलाफ डायाफ्राम को दबाएगा, और पल्स वाल्व बंद स्थिति में है।

स्थापनाः
1. प्रयोग से पहले जांचें कि परिवहन के दौरान घटक क्षतिग्रस्त हैं या नहीं।
2. स्थापना से पहले, वेंटिलेशन के माध्यम से वायु आपूर्ति पाइपलाइन में विविधों को साफ करें। गैस प्रवाह की दिशा पर ध्यान दें और क्या स्थापना के दौरान कनेक्शन पाइप सही है।
3सभी ओ-रिंगों को स्थापना के दौरान उपयुक्त स्नेहक के साथ चिकनाई की जानी चाहिए।
4. सोलेनोइड पल्स वाल्व कॉइल में तीन पिन हैं, और यह एक विशेष प्लग से सुसज्जित है। "" प्रतीक के साथ पिन में से एक ग्राउंड पिन है,और उपयोगकर्ता जरूरतों के अनुसार जमीन या नहीं तय कर सकते हैं. (सामान्यतः जब वोल्टेज 36V से कम होता है तो इसे ग्राउंड नहीं किया जाता है, और जब वोल्टेज 36V से अधिक होता है तो इसे ग्राउंड किया जाना चाहिए) अन्य दो कॉइल पावर पिन हैं,जो क्रमशः पल्स इंजेक्शन कंट्रोलर के अनुक्रम के अनुरूप टर्मिनलों और वाल्व की सामान्य रेखा के साथ टर्मिनलों से जुड़े हैंध्यान दें कि वोल्टेज आवश्यकताओं को पूरा करता है या नहीं।
वायु विभाजक की क्षमता विद्युत चुम्बकीय पल्स वाल्व के लिए एक स्थिर वायु स्रोत प्रदान करने की आवश्यकताओं को पूरा करती है।हवा विभाजक की आंतरिक दीवार साफ और जंग और अन्य विविध चीजों से मुक्त होनी चाहिएवायु विभाजक को लीक से मुक्त होना चाहिए और सभी सुरक्षा आवश्यकताओं को पूरा करना चाहिए।
6. वाल्व गैस बैग से जुड़ा हुआ है और - 10 °C ~ 70 °C के लिए उपयुक्त तापमान के लिए हवा की नली सील है। उच्च तापमान सील के लिए, कृपया आदेश देते समय निर्दिष्ट करें।
