CY1B6H-100 200 300 400 500 SMC रॉडलेस सिलेंडर CY1B श्रृंखला

मानक स्ट्रोक

1.सीवाई3बी श्रृंखला के रॉडलेस वायवीय सिलेंडर का उपयोग ऑटोमेशन लाइन में बहुत व्यापक रूप से किया जाता है
2.सामान्यतः छेद का आकारः 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3सिलेंडर को सुचारू, सुरक्षित और चुपचाप काम करने के लिए मानक प्रकार के रबर कुशन का उपयोग करें।
4. आसान और विविध माउंटिंग.
5.स्लाइड असर प्रकार.

CY3B चुंबकीय युग्मन रॉड रहित सिलेंडर,यात्रा विकल्पों की सीमा बड़ी है, स्ट्रोक साधारण सिलेंडर की तुलना में बड़ा है;गोले के बीयरिंगों का प्रयोग सिलेंडर को एक एक्सेन्ट्रिक लोड देता है और आसानी से आगे बढ़ सकता हैपिस्टन में स्लाइडरों के बीच कोई मैकेनिकल कनेक्शन नहीं है, और सीलिंग प्रदर्शन उत्कृष्ट है; यह बफर स्थापित कर सकता है, और रिवर्स एक्शन चिकनी और प्रभाव मुक्त है।

1,वजन में कमी
2,लम्बाई में कम
3,स्नेहन को बनाए रखने के लिए सिलेंडर ट्यूब की आंतरिक और बाहरी सतहों पर स्नेहन-रक्षक लगाए जाते हैं।
4,समायोज्य बोल्ट स्ट्रोक सटीकता/पुनरावृत्ति में सुधार करता है। स्ट्रोक स्थिति को समायोज्य बोल्ट के साथ रखा जा सकता है, इसलिए स्ट्रोक समायोजन आवश्यक नहीं है।
5,एनपीटी धागा और जी धागा मानक के रूप में उपलब्ध हैं

छेद का आकार ((मिमी)	6	10	15	20	25	32	40	50	63
काम करने वाला माध्यम	हवा
सबूत दबाव	1.05Mpa
मिन दबाव	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
अधिकतम दबाव	0.7Mpa
कार्य तापमान	-10 से 60 डिग्री सेल्सियस
पिस्टन की गति	50-500 मिमी/सेकंड
कुशन	रबड़ का बंपर
स्नेहन	आवश्यक नहीं
चुंबक धारण बल (N)	19.6	53.9	137	231	363	588	922	1471	2256

सीवाई3बी सीरीज मूल चुंबकीय युग्मन रॉडलेस सिलेंडरउत्पाद की विशेषताएं

उत्पाद की विशेषताएं	1परिधान प्रतिरोधी अंगूठी सीवाईएल बी श्रृंखला की तुलना में 70% अधिक है, इसलिए शाफ्ट की असर क्षमता में सुधार होता है।
	विशेष राल की पहनने के प्रतिरोधी अंगूठी का उपयोग स्नेहन और स्थायित्व में सुधार के लिए किया जाता है।
	3पेडल की धूल-प्रूफ रिंग ने न्यूनतम कार्य दबाव को 30% तक कम कर दिया।
	4स्थापना आयाम सीवाई1बी/आर श्रृंखला के समान हैं।

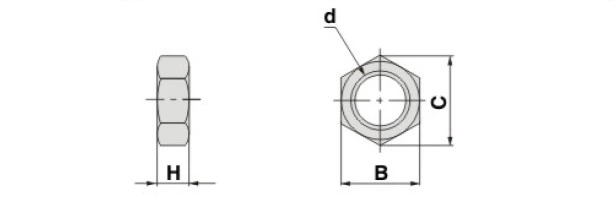

घटक	बोर का आकार (मिमी)	d	H	बी	सी
SNJ-006B	6	M6X1.0	4	8	92
एसएनजे-016बी	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

स्थापना और निर्देश

स्थापना और अनुदेश	1सिलेंडर की आंतरिक स्वच्छता बनाए रखने के लिए सिलेंडर को जोड़ने से पहले पाइपलाइन में गंदगी को साफ करना चाहिए।
	2सिलेंडर के द्वारा उपयोग किया जाने वाला माध्यम उपयोग से पहले फिल्टर तत्व (अधिक से अधिक 40um) द्वारा फ़िल्टर किया जाना चाहिए।
	3- सिस्टम में नमी के जमने से रोकने के लिए कम तापमान के वातावरण में एंटी-फ्रीज उपाय किए जाने चाहिए।
	4यदि साइटेंडर का प्रयोग लंबे समय तक नहीं किया गया है, तो जंग लगने वाली सतह पर ध्यान दें और इनलेट और आउटलेट पर डस्ट प्लग लगाएं।
