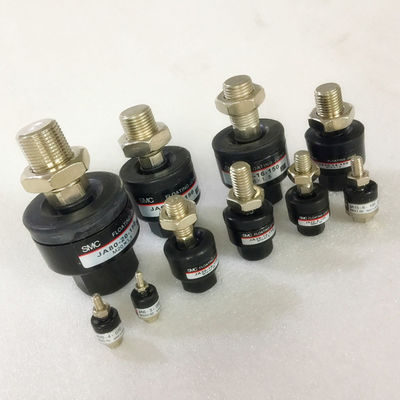

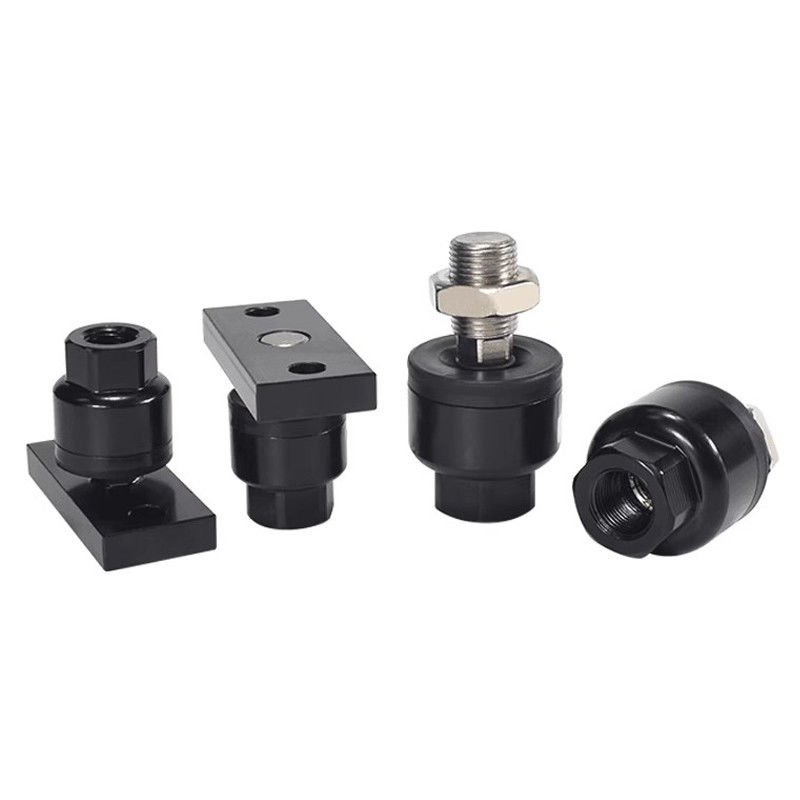

JA सीरीज फ्लैंज कनेक्शन SMC JA180-42-200 टॅप सिलेंडर साइड के साथ

उत्पाद का वर्णन:

फ्लोटिंग संयुक्त डिजाइन निष्क्रिय शरीर और सिलेंडर के बीच विचलन को अवशोषित कर सकता है, साथ ही साथ समानांतरता की अपर्याप्त सटीकता, अक्ष संरेखण की आवश्यकता के बिना,स्थापना प्रक्रिया को सरल बनानाइस डिजाइन से विषमता और समानांतरता के अपर्याप्त अवशोषण का मुद्दा समाप्त हो जाता है।
यह उत्पाद -5 से 60 डिग्री सेल्सियस के बीच के कार्य वातावरण के लिए उपयुक्त है, जिससे चरम तापमान में कनेक्शन स्थिरता सुनिश्चित होती है।यह उच्च तापमान विनिर्देश उत्पाद को कठोर जलवायु परिस्थितियों में काम करने वाले विभिन्न उद्योगों के लिए आदर्श बनाता है.
यह उत्पाद संपीड़न और तनाव दोनों पक्षों पर अधिकतम 28000 एन के तन्य बल को अनुमति देकर उत्कृष्ट भार वहन क्षमता प्रदर्शित करता है।उच्च भार संभालने की क्षमता उत्पाद के प्रदर्शन और विश्वसनीयता में वृद्धि करती है.

उत्पाद का एक बुनियादी स्थापना रूप है, इस प्रकार एक स्थिर कनेक्शन विधि प्रदान करता है 2. यह स्थापना रूप यह सुनिश्चित करता है कि उत्पाद को मौजूदा प्रणालियों में आसानी से एकीकृत किया जा सके।
यह उत्पाद 100 मिमी के व्यास के सिलेंडर 1 के लिए उपयुक्त है और इसमें M26X1 के मानक धागे का विनिर्देश है।5मानक धागा विनिर्देश उत्पाद को सिलेंडरों और अन्य वायवीय घटकों से जोड़ना आसान बनाता है।
उत्पाद का स्विंग कोण ± 5 ° है, जिससे 0.5 मिमी का एक निश्चित विचलन संभव होता है। स्विंग कोण अधिक लचीलापन और अनुकूलन क्षमता प्रदान करता है, जिससे उत्पाद विभिन्न अनुप्रयोगों में बहुमुखी होता है।
उत्पाद का दबाव दायरा 0.05-1 एमपीए है, जिससे यह विभिन्न कार्य दबावों के लिए उपयुक्त है। उत्पाद -5 °C से 60 °C तक के परिवेश और द्रव तापमान पर काम कर सकता है,इस प्रकार विभिन्न कार्य वातावरणों में इसकी स्थायित्व सुनिश्चित.

तकनीकी मापदंडः

एसएमसी जेए सीरीज फ्लोटिंग जॉइंट्स, सिलेंडर एग्जॉस्ट पाइप जॉइंट, सिलेंडर का आकार

अनुप्रयोग:

सिलेंडरों और हाइड्रोलिक सिलेंडरों को जोड़ने के लिए उपयुक्त, एसएमसी के जेए श्रृंखला के फ्लोटिंग जोड़ विशेष रूप से उन स्थितियों में प्रभावी होते हैं जहां सनकीपन और समानांतरता को अवशोषित करने की आवश्यकता होती है।इनका व्यापक रूप से निम्नलिखित क्षेत्रों में प्रयोग किया जाता है:

• वायवीय और हाइड्रोलिक प्रणाली
• स्वचालित मशीनरी
• हैंडलिंग सिस्टम

स्वचालित मशीनरी में, उनका उपयोग सिलेंडरों और संचालित निकायों को जोड़ने के लिए किया जाता है, जिससे प्रणाली का स्थिर संचालन सुनिश्चित होता है।ये तैरते हुए जोड़ सिलेंडरों के स्थिर संचालन की गारंटी देते हैं, इस प्रकार हैंडलिंग दक्षता में सुधार होता है।

एसएमसी के जेए श्रृंखला के फ्लोटिंग जोड़ों को वायवीय प्रणालियों के लिए एक कुशल और लचीला कनेक्शन समाधान प्रदान करने के लिए विकसित किया गया है।वे व्यापक रूप से औद्योगिक स्वचालन के क्षेत्र में उपयोग किए जाते हैं.
एसएमसी के जेए श्रृंखला के फ्लोटिंग जॉइंट के बारे में उपयोगकर्ता मूल्यांकन बहुत सकारात्मक रहे हैं, क्योंकि वे विलक्षणता और अपर्याप्त समानांतरता को अवशोषित करने में विशेष रूप से प्रभावी हैं।वे अपने उच्च तापमान सहिष्णुता और उच्च भार प्रतिक्रिया क्षमता के लिए भी मान्यता प्राप्त हैं, उपयोगकर्ताओं को एक स्थिर और विश्वसनीय वायवीय कनेक्शन समाधान प्रदान करता है।
संक्षेप में, एसएमसी के जेए श्रृंखला के फ्लोटिंग जॉइंट्स वायवीय और हाइड्रोलिक प्रणालियों को जोड़ने के लिए एक कुशल और विश्वसनीय समाधान प्रदान करते हैं।वे कई औद्योगिक स्वचालन अनुप्रयोगों के लिए एक लोकप्रिय विकल्प हैं.

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः

• एसएमसी सोलेनोइड वाल्वों को मजबूत, लहराती कार्डबोर्ड के बक्से में पैक किया जाता है।
• वाल्वों को परिवहन के दौरान क्षति को रोकने के लिए फोम के आवेषण में सुरक्षित रूप से रखा जाता है।
• प्रत्येक बॉक्स में उपयोगकर्ता पुस्तिका और आवश्यक स्थापना हार्डवेयर होता है।

नौवहन:

• सभी ऑर्डर प्रतिष्ठित वाहक जैसे यूपीएस या फेडएक्स के माध्यम से भेजे जाते हैं।
• शिपिंग लागतों की गणना आदेश के वजन और गंतव्य के आधार पर की जाती है।
• आदेशों को आमतौर पर 2-3 कार्य दिवसों के भीतर संसाधित और भेज दिया जाता है।
• ग्राहकों को ईमेल के माध्यम से एक ट्रैकिंग नंबर प्राप्त होगा जब उनका ऑर्डर शिप हो जाएगा।
• कृपया ध्यान दें कि स्थान और चयनित वाहक के आधार पर शिपिंग समय भिन्न हो सकता है।
