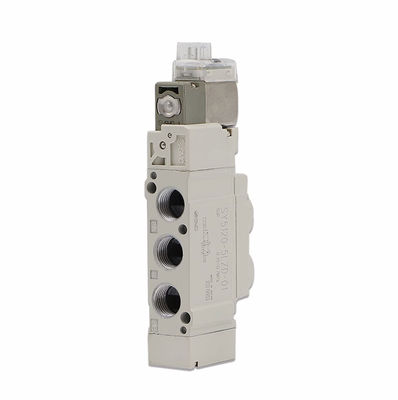

5-पोर्ट SMC सोलेनोइड वाल्व सॉफ्ट सील SY5220-6LZD-01 SY5220-5LZD-C6 SY5220-5LZD

उत्पाद का वर्णन:

विनिर्देश पैरामीटर

श्रृंखला:
SY3000, SY5000, SY7000, और SY9000 जैसी श्रृंखलाएं हैं। विभिन्न श्रृंखलाएं प्रवाह दर जैसे पहलुओं में भिन्न होती हैं।
कार्यः
आमतौर पर यह दो-स्थिति वाला एकल-सोलेनोइड-नियंत्रित वाल्व होता है।
नामित वोल्टेजः
आम तौर पर DC24V, और अन्य विनिर्देश जैसे DC12V भी उपलब्ध हैं।
तार से बाहर निकालने की विधिः
डीआईएन प्रकार के सॉकेट, एल प्रकार के सॉकेट के तारों के लिए लीड-आउट (300 मिमी की लंबाई के साथ) आदि सहित विभिन्न विधियां हैं।
A·B पाइप कनेक्शन कैलिबर:
इसमें कई विनिर्देश शामिल हैं जैसे 1/8, Φ8 त्वरित-कनेक्ट फिटिंग, 1/4, आदि।
धागा प्रकार:
आम तौर पर, यह आरसी होता है।

प्रदर्शन विशेषताएं

प्रवाह विशेषताएं:
प्रवाह दर बढ़ जाती है जबकि वाल्व का आकार कम हो जाता है, जो अधिक ऊर्जा-कुशल और स्थान-बचत है। उदाहरण के लिए SY3000 श्रृंखला का C मान 1.6dm3/(s·bar है),SY5000 श्रृंखला का C मान 3 है.6dm3/s·bar), और SY7000 श्रृंखला का C मूल्य 5.9dm3/s·bar है।
बिजली की खपतः
दो मामले हैंः 0.1W (ऊर्जा बचत सर्किट के साथ) और 0.35W (मानक) ।
प्रतिक्रिया समयः
यह अपेक्षाकृत तेज़ है। कुछ मॉडलों के लिए, SY5120 का प्रतिक्रिया समय 19ms है, और SY7120 का 38ms है।
परिचालन दबावः
कार्य दबाव आम तौर पर 0.15 से 0.7MPa तक होता है और अधिकतम कार्य दबाव 1MPa तक पहुंच सकता है।
क्रिया की आवृत्तिः
अधिकतम क्रिया आवृत्ति 5 हर्ट्ज है।
सेवा जीवनः
इसकी सेवा अवधि लंबी होती है। अंतराल-सील प्रकार 200 मिलियन चक्र तक पहुंच सकता है, और लोचदार-सील प्रकार 70 मिलियन चक्र तक पहुंच सकता है।

संरचनात्मक विशेषताएं

सील करने की विधि:
इसमें लोचदार सीलिंग या गैप सीलिंग का प्रयोग किया जाता है।
पायलट पद्धति:
आंतरिक पायलट प्रकार।
वाल्व शरीर का आकारः
नॉन-इन्सर्ट प्रकार।
पाइप का प्रकारः
प्रत्यक्ष-पाइप प्रकार

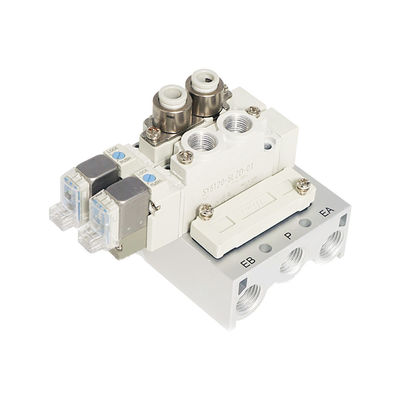

मनिफोल्ड प्रकार:
मनिफोल्ड प्रकार के लिए कई विकल्प हैं, जिनमें एल्यूमीनियम वाल्व निकाय, डीआईएन रेल और संयुक्त मनिफोल्ड शामिल हैं। मनिफोल्ड प्रकार के मॉडल एसएस 5 वाई 3, एसएस 5 वाई 5, एसएस 5 वाई 7 और एसएस 5 वाई 9 हैं।

अन्य विशेषताएं

अच्छी जल प्रतिरोधकताः
यह कुछ हद तक आर्द्र वातावरण के अनुकूल हो सकता है।
केंद्रीकृत निकास संरचना:
पायलट वाल्व और मुख्य वाल्व एक केंद्रीकृत निकास संरचना को अपनाते हैं, जो पायलट वाल्व के निकास बंदरगाह से तेल धुंध और शोर के निर्वहन से बच सकता है।
सौंदर्य संबंधी उपस्थिति:
रंग का रंग नरम सफेद है।
एकल-शरीर प्रकारः
सिंगल-बॉडी प्रकार में प्रत्यक्ष-पाइपिंग और बेस-पाइपिंग मॉडल हैं। एक 4-स्थिति डबल 3-तरफा वाल्व प्रदान किया गया है, जिसमें अच्छी दृश्यता है।
बेहतर पायलट वाल्व शक्तिः
पायलट वाल्व का ढक्कन स्टेनलेस स्टील से बना है, और माउंटिंग स्क्रू को एम1.7 से एम2 में बदल दिया गया है, जिससे ताकत में सुधार हुआ है।

पर्यावरण के अनुकूल

सुरक्षा संरचनाः
यह IP65 या IP67 सुरक्षा स्तर तक पहुंचता है, और कुछ कठोर वातावरणों के अनुकूल हो सकता है।
परिवेश का तापमान और द्रव का तापमान:
आम तौर पर यह -10 से 50° सेल्सियस तक होता है।

अनुप्रयोग क्षेत्र

इसका उपयोग कई क्षेत्रों में किया जा सकता है जैसे कि खाद्य/कृषि उत्पाद, जैविक उद्योग, ऊर्जा, रासायनिक इंजीनियरिंग, ऑटोमोटिव और इसके भाग, और विद्युत उद्योग।यह औद्योगिक स्वचालन परिदृश्यों के लिए भी उपयुक्त हैइसके अलावा, यह विशेष प्रक्रियाओं के लिए लागू होता है जिसमें उच्च परिशुद्धता प्रवाह या दबाव समायोजन की आवश्यकता होती है, जैसे लेजर काटने,प्लास्टिक की बोतल उड़ानाइसके साथ ही चिकित्सा और प्रयोगशाला उपकरणों में भी इसका उपयोग होता है, जो निष्क्रिय गैसों और संक्षारक माध्यमों के सटीक नियंत्रण का समर्थन करता है।

तकनीकी मापदंडः

अनुप्रयोग:

एसएमसी सोलेनोइड वाल्व, विशेष रूप से एसवाई श्रृंखला 5-तरफा सोलेनोइड वाल्व, अनुप्रयोग अवसरों और परिदृश्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त एक बहुमुखी उत्पाद है।ब्रांड नाम SMC के साथ और चीन से उत्पन्न, इस उत्पाद को CE प्रमाणन का दावा है, जो इसकी गुणवत्ता और विश्वसनीयता सुनिश्चित करता है।

अपने डिजाइन और विशेषताओं के कारण, एसवाई श्रृंखला के 5-तरफा सोलेनोइड वाल्व एकल-उपयोग अनुप्रयोगों के लिए आदर्श हैं जहां तरल पदार्थों या गैसों के सटीक नियंत्रण की आवश्यकता होती है।नरम सील एक कस और सुरक्षित फिट सुनिश्चित करता है, इसे विभिन्न औद्योगिक सेटिंग्स के लिए उपयुक्त बनाता है।

एसएमसी सोलेनोइड वाल्वों की मुख्य विशेषताओं में से एक 0.15 से 0.7 एमपीए का दबाव है, जो विभिन्न परिचालन स्थितियों के लिए लचीलापन प्रदान करता है।5-पोर्ट वाल्व विन्यास कुशल प्रवाह नियंत्रण और वितरण के लिए अनुमति देता है, जिससे यह तरल पदार्थों को संभालने वाली प्रणालियों में एक मूल्यवान घटक बन जाता है।

ग्राहक एसएमसी सोलेनोइड वाल्वों द्वारा प्रदान की जाने वाली लचीलापन का लाभ उठा सकते हैं, जिसमें न्यूनतम आदेश केवल 1 टुकड़ा है।और पैकेजिंग विवरण ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है.

भुगतान के बाद 1-7 कार्य दिवसों के वितरण समय के साथ, ग्राहक आवश्यकता होने पर एसवाई श्रृंखला 5-तरफा सोलेनोइड वाल्व की शीघ्र उपलब्धता पर भरोसा कर सकते हैं। स्वीकार किए गए भुगतान शर्तों में टी / टी शामिल हैं,वेस्टर्न यूनियन, और पेपैल, ग्राहकों के लिए सुविधा और विकल्प प्रदान करते हैं।

इसके अलावा, एसएमसी सोलेनोइड वाल्वों की आपूर्ति क्षमता 5000 टुकड़े प्रति माह है, जो उच्च मात्रा की आवश्यकताओं के लिए स्थिर उपलब्धता सुनिश्चित करती है।DC24V और DC12V के वोल्टेज विकल्प विभिन्न बिजली आपूर्ति जरूरतों को पूरा करते हैं, जिससे उत्पाद की बहुमुखी प्रतिभा बढ़ जाती है।

पैकिंग और शिपिंगः

उत्पाद का नामः एसएमसी सोलेनोइड वाल्व

विवरण: एसएमसी द्वारा निर्मित उच्च गुणवत्ता वाले सोलेनोइड वाल्व, जो अपनी विश्वसनीयता और स्थायित्व के लिए जाने जाते हैं।

पैकेज की सामग्रीः सोलेनोइड वाल्व, उपयोगकर्ता पुस्तिका, स्थापना सहायक उपकरण

शिपिंग विधिः मानक शिपिंग

शिपिंग लागतः चेकआउट पर गणना की जाती है
