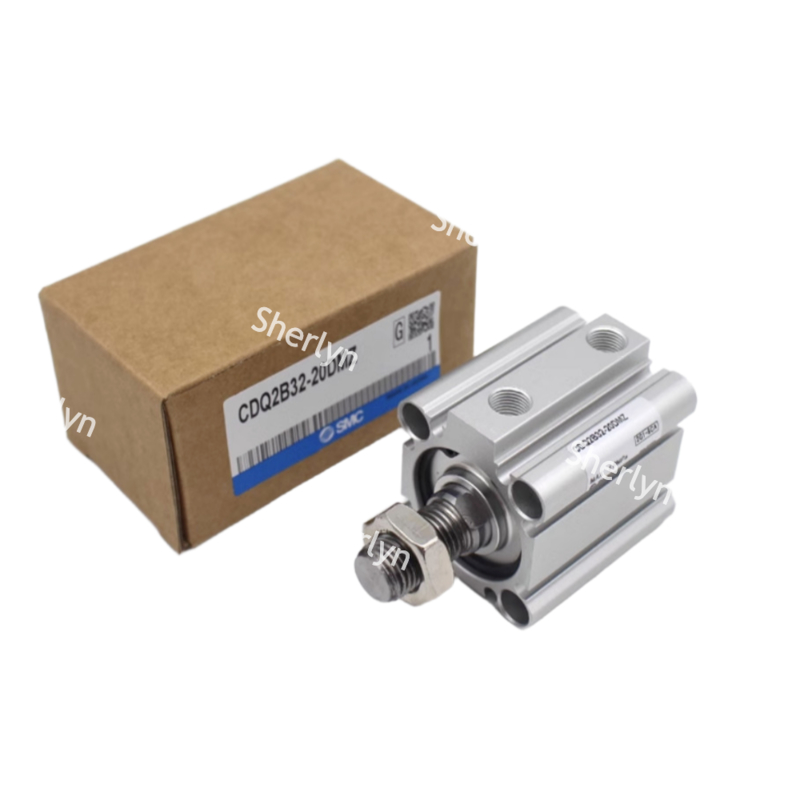

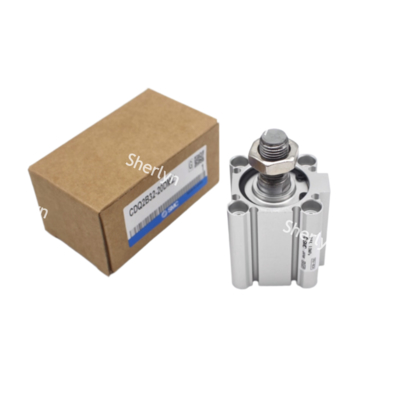

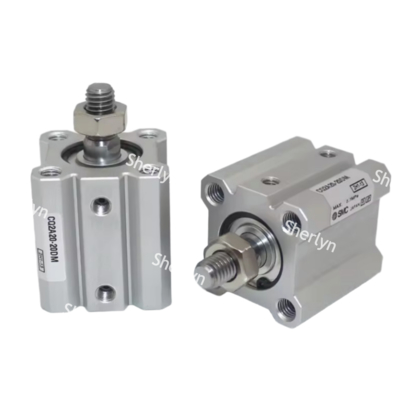

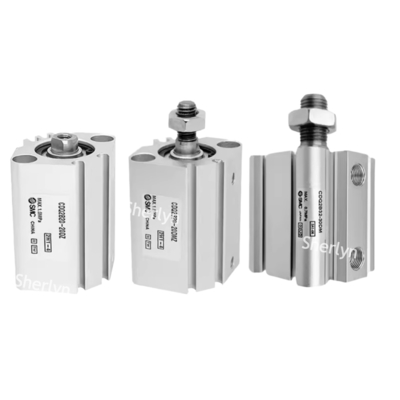

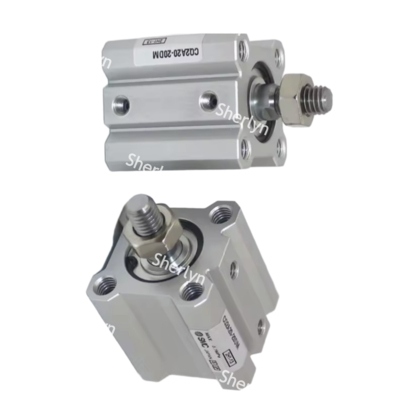

एसएमसी कॉम्पैक्ट सिलेंडर स्टैंडर्ड टाइप डबल एक्टिंग सिंगल रॉड CQ2 सीरीज CQ2A12-30D

• सिलेंडर संचालन विधि

  [डबल एक्टिंग] डबल एक्टिंग

• रॉड संचालन विधि

  सिंगल रॉड

• मुख्य बॉडी आकार

  [ब्लॉक आकार] प्लेट सिलेंडर

• सिलेंडर (ट्यूब) आंतरिक व्यास

  12

• स्ट्रोक

  30

• अतिरिक्त फ़ंक्शन

  मानक

• पर्यावरण, अनुप्रयोग

  मानक

• ऑपरेटिंग तापमान

  -10～70

• ऑपरेटिंग दबाव

  0.07～1

• कुशन

  -

• विशेष विवरण

  अंतर्निहित चुंबक के बिना

• स्ट्रोक प्रकार

  -

• सहायता ब्रैकेट

  दोनों सिरे टैप किए गए

• पोर्ट थ्रेड प्रकार

  एम स्क्रू

• बॉडी विकल्प

  मानक (रॉड-एंड महिला थ्रेड)

• ऑटो स्विच

  -

• लीड वायर

  -

• स्विच की संख्या

  -

• रॉड टिप मेटल फिटिंग

  बिना ब्रैकेट के

• कस्टम-निर्मित विनिर्देश

  कोई नहीं

• प्रकार

  वायवीय प्रकार

• ऑर्डर-टू-ऑर्डर (नली निप्पल प्रकार)

  -

• ऑटो स्विच माउंटिंग स्लॉट

  कोई नहीं

• माउंटिंग बोल्ट

  कोई नहीं

• मैनुअल रिलीज विधि

  -

• ऑर्डर-टू-ऑर्डर विनिर्देश (ट्रूनियन ब्रैकेट माउंटिंग स्थान)

  -

• विकल्प

  मानक उत्पाद (कोई विकल्प नहीं)

• -

  -

उत्पाद विवरण:

उत्पाद में एक अल्ट्रा स्लिम डिज़ाइन है जो अंतरिक्ष-सीमित वातावरण के लिए आदर्श है।

कुल लंबाई को काफी कम कर दिया गया है, जिसमें न्यूनतम चौड़ाई 7.5 मिमी (SJ2000 वाल्व) से 10 मिमी (SJ3000 वाल्व) तक है। यह सीमित स्थान वाले फिक्स्चर और स्वचालन उपकरणों के लिए उपयुक्त बनाता है।

यह उत्पाद पुराने CQ2 की तुलना में 5% से 13% हल्का है, जो उपकरण भार को कम करने में मदद करता है।

उत्पाद एक चार-तरफा चुंबकीय स्विच स्लॉट प्रदान करता है, जो लेआउट लचीलेपन को बढ़ाने के लिए चुंबकीय स्विच की चार-तरफा स्थापना की अनुमति देता है। स्विच को हस्तक्षेप से बचने के लिए बिना उभरे एक नाली में एम्बेड किया गया है। इसके अतिरिक्त, मानक स्थापना बोल्ट और पोल एंड कनेक्टर्स जैसे मॉड्यूलर एक्सेसरीज़ प्रदान किए जाते हैं, जिसमें वैकल्पिक डबल ईयररिंग/फुट माउंट घटक उपलब्ध हैं, जिससे अतिरिक्त खरीद की आवश्यकता समाप्त हो जाती है।

उत्पाद -10 ℃ से 70 ℃ तक के वातावरण के लिए उपयुक्त नाइट्राइल रबर (NBR) सील के साथ सीलिंग और बफरिंग प्रदान करता है। कुछ मॉडलों में टर्मिनल प्रभाव को कम करने के लिए एक मानक रबर कुशन पैड भी होता है। IP65 सुरक्षा स्तर (स्टेनलेस स्टील वाल्व बॉडी NEMA 4X को पूरा करती है) के साथ, यह उत्पाद धूल और नम वातावरण के लिए प्रतिरोधी है।

अनुप्रयोग:

CQ2-Z स्टैंडर्ड टाइप (सिलेंडर व्यास 20-50mm) का उपयोग औद्योगिक स्वचालन में रोबोटिक आर्म ग्रिपर और कन्वेयर बेल्ट सॉर्टिंग के लिए किया जाता है। यह विभिन्न अनुप्रयोगों के लिए सटीक पोजीशनिंग और कुशल हैंडलिंग प्रदान करता है।

CQ2K श्रृंखला, जिसमें गैर-रिट्रैक्टिंग रॉड है, यह सुनिश्चित करती है कि घटकों को घूर्णी त्रुटियों के बिना इकट्ठा किया जाए। इस प्रकार का सिलेंडर इलेक्ट्रॉनिक उत्पादन लाइनों में सटीक असेंबली कार्यों के लिए आदर्श है।

डस्ट रिमूवल सिस्टम में 160 मिमी के बड़े सिलेंडर व्यास के साथ CQ2B160 शामिल है। यह सिलेंडर प्रभावी धूल सफाई प्रक्रियाओं के लिए एक पल्स वाल्व के साथ संयोजन में लिफ्टिंग वाल्व को चलाता है।

CQ2 □ S श्रृंखला को पार्श्व भार और दबाव का सामना करने के लिए डिज़ाइन किया गया है, जो इसे पाउडर सामग्री वाले भंडारण डिब्बे के प्रबंधन के लिए उपयुक्त बनाता है।

खाद्य मशीनरी संचालन में, वाटर रेसिस्टेंट CQ2-R/V सिलेंडर धोने योग्य है और बाँझ वातावरण के साथ संगतता सुनिश्चित करने के लिए EPDM सील से सुसज्जित है।

उच्च तापमान परिदृश्यों में, स्टेनलेस स्टील वाल्व बॉडी और FKM सील (अनुकूलित) वाला सिलेंडर 120°C तक के तापमान का सामना कर सकता है, जो इसे तत्काल उच्च तापमान वाले वातावरण में उपयोग के लिए उपयुक्त बनाता है।

SMC ने CQ2 कॉम्पैक्ट सिलेंडर को एक नए बॉडी के साथ फिर से डिज़ाइन किया है, जिससे स्थापना की स्थिति के आधार पर 4 सतहों में से किसी पर भी ऑटो स्विच को माउंट करना संभव हो गया है। ऑटो स्विच माउंटिंग ग्रूव्स ने CQ2s माउंटिंग रेल को बदल दिया है, जिससे ऑटो स्विच का प्रक्षेपण रोका जा सकता है और काम की आसानी और सुरक्षा में सुधार होता है।

विशेषताएँ:
● डबल एक्टिंग, सिंगल रॉड, कॉम्पैक्ट सिलेंडर
● बोर आकार *: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
● मानक स्ट्रोक रेंज *: 5 से 100
● पोर्ट थ्रेड: M *; Rc, NPT या G *
● ऑटो स्विच सक्षम

सहायता और सेवाएँ:

तकनीकी सहायता विशेषज्ञों की हमारी टीम हमारे पिस्टन वायवीय सिलेंडर उत्पाद के संबंध में आपके किसी भी प्रश्न या समस्या में आपकी सहायता करने के लिए समर्पित है। चाहे आपको स्थापना, समस्या निवारण या रखरखाव में मदद की आवश्यकता हो, हम विशेषज्ञ मार्गदर्शन और सहायता प्रदान करने के लिए यहां हैं।

तकनीकी सहायता के अलावा, हम यह सुनिश्चित करने के लिए कई प्रकार की सेवाएँ भी प्रदान करते हैं कि आपका पिस्टन वायवीय सिलेंडर कुशलतापूर्वक और विश्वसनीय रूप से संचालित हो। हमारी सेवाओं में आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पाद प्रशिक्षण, रखरखाव कार्यक्रम, मरम्मत सेवाएँ और अनुकूलन विकल्प शामिल हो सकते हैं।

पैकिंग और शिपिंग:

उत्पाद पैकेजिंग:

पिस्टन वायवीय सिलेंडर को पारगमन के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में सावधानीपूर्वक पैक किया जाएगा। प्रत्येक सिलेंडर को किसी भी क्षति या खरोंच को रोकने के लिए सुरक्षात्मक सामग्री में लपेटा जाएगा।

शिपिंग जानकारी:

आपके ऑर्डर की पुष्टि होने के बाद, पिस्टन वायवीय सिलेंडर को 1-2 व्यावसायिक दिनों के भीतर भेज दिया जाएगा। हम आपकी आवश्यकताओं को पूरा करने के लिए मानक और त्वरित शिपिंग विकल्प प्रदान करते हैं। आपको अपने पैकेज की डिलीवरी स्थिति की निगरानी के लिए एक ट्रैकिंग नंबर प्राप्त होगा।
