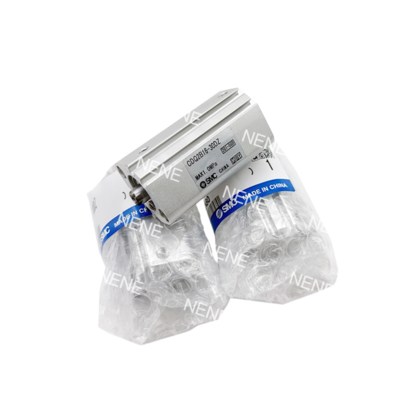

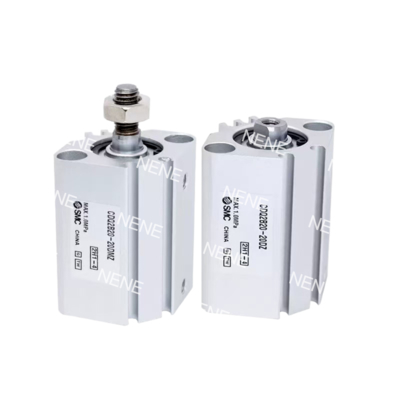

एसएमसी डबल एक्टिंग CQ2A12-25D पिस्टन वायवीय सिलेंडर

उत्पाद का वर्णन:

एसएमसी सीक्यू2ए सीरीज़ के अल्ट्रा कॉम्पैक्ट सिलेंडर अंतरिक्ष-प्रतिबंधित अनुप्रयोगों में उच्च परिशुद्धता रैखिक गति प्रदान करते हैं। 5/10/15/20/25/30/35/40/45/50 मिमी के स्ट्रोक विकल्पों के साथ 12 मिमी बोर आकार की विशेषता है,ये दोहरे कार्य करने वाले एकल रॉड सिलेंडर मजबूत प्रदर्शन के साथ मानक सिलेंडरों की तुलना में 30% कम लंबाई को जोड़ते हैं.

हार्ड एनोडाइजेशन के साथ एयरोस्पेस-ग्रेड एल्यूमीनियम से निर्मित, वे 90N अधिकतम जोर उत्पन्न करने के लिए 0.05-1.0MPa (7-145 psi) पर काम करते हैं।पूर्व-चिकित्सीय सील रखरखाव मुक्त संचालन की अनुमति देते हैं जबकि एकीकृत चुंबकीय क्षेत्र सेंसर की स्थापना का समर्थन करते हैं.

गाइड, वाल्व और माउंटिंग ब्रैकेट सहित एसएमसी की मॉड्यूलर सहायक प्रणाली के साथ संगत।

विशेषताएं:

अल्ट्रा कॉम्पैक्टः 24 मिमीचौड़ाई,४०%आईएसओ सिलेंडर से कम (जैसे,82 मिमी @50 मिमी स्ट्रोक)

हल्का वजनःटोपोलॉजी अनुकूलित एल्यूमीनियम शरीर (0.15 किलोग्राम @50 मिमी स्ट्रोक)

मॉड्यूलर एकीकरण:के साथ सीधे माउंटिंगएमएक्सएस गाइड/वीक्यू वाल्व

संतुलित जोरः 90N±3%द्विदिश बल @1.0MPa

उच्च गतिः 500 मिमी/सेकंडपरिचालन,0.15sप्रतिक्रिया समय @50 मिमी स्ट्रोक

समायोज्य कुशनिंगःवैकल्पिक हाइड्रोलिक डिमपर (0.043J अवशोषण)

व्यापक तापमान विकल्पः -XB6 सीलके लिए-40~150°C (-40~302°F)परिचालन

संक्षारण प्रतिरोध: -XC6 स्टेनलेस स्टील किट(SUS304 रॉड)

IP65 सुरक्षाः -XC4 दोहरी वाइपरधूल/गंदगी वाले वातावरण के लिए

4-साइड सेंसर स्लॉटःसंगतडी-एम9एन सेंसर(Φ3.5 मिमी स्लॉट)

8 माउंटिंग स्टाइलःके लिए पूर्व लोड शिकंजाए/एल/डी प्रकार के विन्यास

स्ट्रोक समायोजनः±5 मिमीयात्रा में बदलाव-एक्ससी8 मॉड्यूल

हार्ड एनोडाइज्ड बोर: 25μmकोटिंग,3×पहनने का प्रतिरोध

हार्ड क्रोम लेपित रॉडः 0.02 मिमीमोटाई, μ≤0.15घर्षण गुणांक

शून्य रिसाव सीलः X271 FKM यौगिक, <0.1 एमएल/मिनटरिसाव0.5MPa

अनुप्रयोग:

माइक्रो-कंपोनेंट हैंडलिंगः 5-15 मिमी के बीच के शॉर्ट-स्ट्रोक मॉडल पीसीबी असेंबली में 0201 एसएमडी घटकों के सटीक पिक-एंड-प्लेस ऑपरेशन की सुविधा देते हैं, जो ±0.05 मिमी की दोहरावशीलता प्रदान करते हैं।

लेजर मार्किंग सिस्टमः 20-30 मिमी के स्ट्रोक के साथ, ये सिस्टम डी-एम 9 एन सेंसर के माध्यम से स्थिति प्रतिक्रिया से लैस मार्किंग हेड को चलाते हैं, जो 0.1 मिमी विचलन के भीतर संरेखण सटीकता सुनिश्चित करते हैं।

नैदानिक नमूना हस्तांतरणः 35-50 मिमी के स्ट्रोक वेरिएंट, -XC6 स्टेनलेस स्टील किट से लैस हैं, जिन्हें विश्लेषकों में जैविक नमूनों को संभालने के लिए डिज़ाइन किया गया है,एफडीए-अनुरूप सेटिंग्स में संदूषण को रोकना.

अभिकर्मक वितरणः कम दबाव (0.05 एमपीए) पर काम करने वाले, 10 मिमी स्ट्रोक क्षमता वाले इकाइयों ने आईवीडी उपकरणों में 0.1 एमएल की तरल पदार्थ खुराक की सटीकता प्राप्त की।

ऑप्टिकल निरीक्षण: 40 मिमी स्ट्रोक वाले सिलेंडर एओआई कैमरों को 50-200 मिमी/सेकंड की समायोज्य गति पर रखते हैं, उच्च आवर्धन इमेजिंग के दौरान कंपन को कम करते हैं।

रोबोटिक एंड-इफेक्टर्स: सहयोगात्मक रोबोटों के साथ एकीकृत, ये प्रणाली 25 मिमी स्ट्रोक क्षमता और एम 3 रॉड धागे के साथ हल्के भागों के सम्मिलन को सुविधाजनक बनाती हैं, 0.5 सेकंड से कम चक्र समय प्राप्त करती हैं।

उच्च-गति काटना: 50 मिमी स्ट्रोक क्षमता वाले मॉडल फिल्म-सीलिंग प्रणालियों में ब्लेडों को चालू करते हैं, जो झटके को कम करने के लिए हाइड्रोलिक डिशिंग के साथ 1.0MPa के दबाव पर 0.2 सेकंड में कटौती करते हैं।

लेबल संरेखणः 15 मिमी स्ट्रोक और -DZ माउंटिंग कानों वाले संस्करणों में दवा ब्लिस्टर पैकेजिंग लाइनों में लेबल की स्थिति विचलन ≤0.3 मिमी सही है।

एक चिकित्सा उपकरण निर्माता ने मशीन की मोटाई में 42% की कमी हासिल की है, जिसमें चार पक्षीय सेंसर के साथ CQ2A12-30DMZ उत्पाद का उपयोग किया गया है,कारतूस लोडिंग सिस्टम के लिए 70% तक डाउनटाइम में कमी.

सहायता एवं सेवाएं:

पिस्टन वायवीय सिलेंडर के लिए हमारी उत्पाद तकनीकी सहायता टीम उत्पाद की स्थापना, समस्या निवारण और रखरखाव के साथ सहायता प्रदान करने के लिए समर्पित है।हमारे कुशल तकनीशियन सिलेंडर के इष्टतम प्रदर्शन और दक्षता सुनिश्चित करने के लिए मार्गदर्शन और समाधान प्रदान करने के लिए उपलब्ध हैं.

तकनीकी सहायता के अतिरिक्त, हम पिस्टन वायवीय सिलेंडर के लिए मरम्मत और नवीनीकरण विकल्पों सहित सेवाओं की एक श्रृंखला भी प्रदान करते हैं।हमारे विशेषज्ञों की टीम सिलेंडर की सेवा में मदद कर सकती है ताकि इसका जीवनकाल बढ़ाया जा सके और इसकी कार्यक्षमता बनी रहे।.

पैकिंग और शिपिंगः

उत्पाद का नामः पिस्टन प्यूरेमेटिक सिलेंडर

विवरण: विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त उच्च गुणवत्ता वाला पिस्टन वायवीय सिलेंडर।

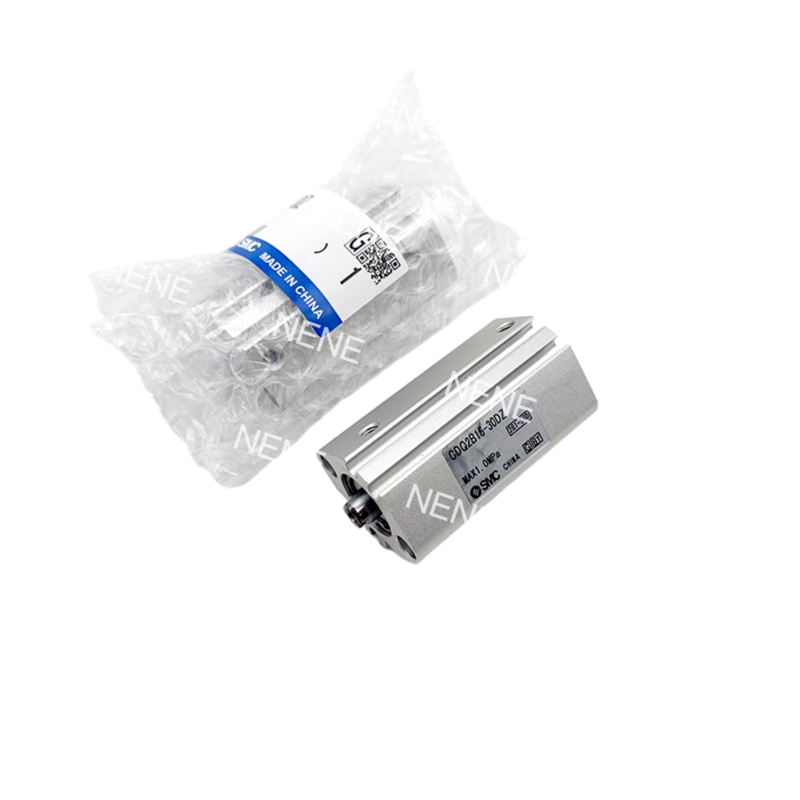

पैकेजिंगः पिस्टन वायवीय सिलेंडर को परिवहन के दौरान क्षति से बचाने के लिए एक मजबूत कार्डबोर्ड बॉक्स में सुरक्षित रूप से पैक किया जाएगा।

शिपिंग: हम आपके ऑर्डर की सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए विश्वसनीय वाहक के साथ दुनिया भर में शिपिंग प्रदान करते हैं।
