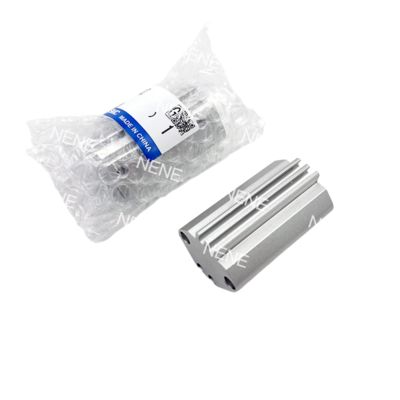

CQ2A12-5D कॉम्पैक्ट सिलेंडर मानक प्रकार डबल एक्टिंग सिंगल रॉड CQ2 SMC

उत्पाद विवरण:

SMC CQ2A सीरीज़ के अल्ट्रा-कॉम्पैक्ट सिलेंडर सीमित स्थान वाले अनुप्रयोगों के लिए सटीक रैखिक गति प्रदान करते हैं। इन डबल-एक्टिंग सिंगल-रॉड सिलेंडरों में 12 मिमी का बोर आकार होता है और ये 5 मिमी से 50 मिमी तक की स्ट्रोक विकल्पों के साथ आते हैं। मानक सिलेंडरों की तुलना में 30% छोटे होने के बावजूद, वे एयरोस्पेस-ग्रेड एल्यूमीनियम का उपयोग करके अपने निर्माण के कारण मजबूत प्रदर्शन प्रदान करते हैं, जिसमें हार्ड एनोडाइजेशन होता है। 0.05-1.0MPa (7-145 psi) पर संचालित होने पर, वे 90N का अधिकतम जोर उत्पन्न कर सकते हैं।

प्री-लुब्रिकेटेड सील के साथ रखरखाव-मुक्त संचालन और सेंसर माउंटिंग के लिए एकीकृत चुंबकीय क्षेत्र सुनिश्चित करते हुए, ये सिलेंडर सुविधा और दक्षता प्रदान करते हैं। वे SMC के मॉड्यूलर एक्सेसरी सिस्टम के साथ भी संगत हैं, जो गाइड, वाल्व और माउंटिंग ब्रैकेट के साथ आसान एकीकरण की अनुमति देते हैं।

विशेषताएँ:

अल्ट्रा-कॉम्पैक्ट: 24 मिमी चौड़ाई, ISO सिलेंडरों की तुलना में 40% छोटा (उदाहरण के लिए, 82 मिमी @50 मिमी स्ट्रोक)

हल्का: टोपोलॉजी-अनुकूलित एल्यूमीनियम बॉडी (0.15kg @50mm स्ट्रोक)

मॉड्यूलर एकीकरण: MXS गाइड/VQ वाल्व के साथ सीधा माउंटिंग

संतुलित जोर: 90N±3% द्वि-दिशात्मक बल @1.0MPa

उच्च गति: 500mm/s संचालन, 0.15s प्रतिक्रिया समय @50mm स्ट्रोक

समायोज्य कुशनिंग: वैकल्पिक हाइड्रोलिक डैम्पर (0.043J अवशोषण)

वाइड टेम्प। विकल्प: -40~150°C (-40~302°F) संचालन के लिए -XB6 सील

संक्षारण प्रतिरोध: -XC6 स्टेनलेस स्टील किट (SUS304 रॉड)

IP65 सुरक्षा: धूल/गंदगी वाले वातावरण के लिए -XC4 दोहरी वाइपर

4-साइड सेंसर स्लॉट: D-M9N सेंसर (Φ3.5mm स्लॉट) के साथ संगत

8 माउंटिंग शैलियाँ: A/L/D-प्रकार के कॉन्फ़िगरेशन के लिए प्री-लोडेड स्क्रू

स्ट्रोक समायोजन: -XC8 मॉड्यूल के साथ ±5mm यात्रा संशोधन

हार्ड एनोडाइज्ड बोर: 25μm कोटिंग, 3× पहनने का प्रतिरोध

हार्ड क्रोम प्लेटेड रॉड: 0.02mm मोटाई, μ≤0.15 घर्षण गुणांक

शून्य-लीकेज सील: X271 FKM कंपाउंड, <0.1mL/min रिसाव @0.5MPa

अनुप्रयोग:

माइक्रो-घटक हैंडलिंग:5-15mm शॉर्ट-स्ट्रोक मॉडल PCB असेंबली में 0201 SMD घटकों के सटीक पिक-एंड-प्लेस को सक्षम करते हैं, ±0.05mm दोहराव प्राप्त करते हैं।

लेजर मार्किंग सिस्टम:20-30mm स्ट्रोक D-M9N सेंसर के माध्यम से स्थिति प्रतिक्रिया के साथ मार्किंग हेड को चलाते हैं, जो 0.1mm विचलन के तहत संरेखण सटीकता सुनिश्चित करते हैं।

नैदानिक ​​नमूना स्थानांतरण:-XC6 स्टेनलेस स्टील किट के साथ 35-50mm स्ट्रोक वेरिएंट विश्लेषकों में जैविक नमूनों को संभालते हैं, FDA-अनुपालक वातावरण में संदूषण को रोकते हैं।

अभिकर्मक वितरण:कम दबाव संचालन (0.05MPa) 10mm स्ट्रोक इकाइयों का उपयोग करके IVD उपकरणों में 0.1mL तरल खुराक सटीकता प्राप्त करता है।

ऑप्टिकल निरीक्षण:40mm स्ट्रोक सिलेंडर AOI कैमरों को 50-200mm/s समायोज्य गति पर रखते हैं, उच्च-आवर्धन इमेजिंग के दौरान कंपन को कम करते हैं।

रोबोटिक एंड-इफेक्टर्स:0.5s चक्र समय के तहत हल्के हिस्से के सम्मिलन (25mm स्ट्रोक, M3 रॉड थ्रेड) के लिए सहयोगी रोबोट के साथ एकीकृत।

उच्च गति काटने:50mm स्ट्रोक मॉडल फिल्म-सीलिंग सिस्टम में ब्लेड को सक्रिय करते हैं, शॉक रिडक्शन के लिए हाइड्रोलिक कुशनिंग के साथ 1.0MPa पर 0.2s में कट पूरा करते हैं।

लेबल संरेखण:औषधीय छाला पैकेजिंग लाइनों में -DZ माउंटिंग इयर के साथ 15mm स्ट्रोक संस्करण लेबल स्थिति विचलन को ≤0.3mm तक सही करते हैं।

एक चिकित्सा उपकरण निर्माता ने CQ2A12-30DMZ का उपयोग करके 42% मशीन की मोटाई कम कर दी, जिसमें 4-साइड सेंसर थे, कार्ट्रिज लोडिंग सिस्टम में डाउनटाइम 70% कम हो गया।
