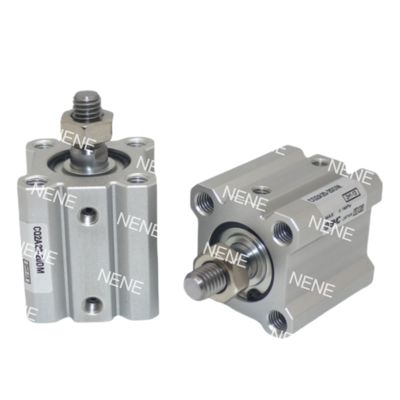

औद्योगिक स्वचालन और विश्वसनीयता के लिए SMC CQ2A12-45DM एयर पिस्टन वायवीय सिलेंडर

उत्पाद विवरण:

SMC CQ2A सीरीज़ अल्ट्रा-कॉम्पैक्ट सिलेंडर सीमित स्थान वाले अनुप्रयोगों में सटीक रैखिक गति प्रदान करते हैं। ये डबल-एक्टिंग सिंगल-रॉड सिलेंडर, जिनमें 12 मिमी बोर आकार और 5 मिमी से 50 मिमी तक की स्ट्रोक विकल्प हैं, एक मजबूत प्रदर्शन बनाए रखते हुए एक कॉम्पैक्ट डिज़ाइन प्रदान करते हैं। वे मानक सिलेंडरों की तुलना में 30% छोटे हैं और स्थायित्व के लिए हार्ड एनोडाइजेशन के साथ एयरोस्पेस-ग्रेड एल्यूमीनियम से बने हैं।

0.05-1.0MPa (7-145 psi) के दबाव रेंज पर संचालित, SMC CQ2A सीरीज़ सिलेंडर 90N का अधिकतम थ्रस्ट उत्पन्न कर सकते हैं। पूर्व-लुब्रिकेटेड सील रखरखाव-मुक्त संचालन सुनिश्चित करती हैं, और एकीकृत चुंबकीय क्षेत्र सेंसर माउंटिंग की सुविधा प्रदान करते हैं। ये सिलेंडर SMC की मॉड्यूलर एक्सेसरी सिस्टम के साथ संगत हैं, जिसमें गाइड, वाल्व और माउंटिंग ब्रैकेट शामिल हैं जो अतिरिक्त लचीलापन और सुविधा प्रदान करते हैं।

विशेषताएँ:

अल्ट्रा-कॉम्पैक्ट: 24 मिमी चौड़ाई, ISO सिलेंडरों की तुलना में 40% छोटा (उदाहरण के लिए, 82 मिमी @50 मिमी स्ट्रोक)

हल्का: टोपोलॉजी-अनुकूलित एल्यूमीनियम बॉडी (0.15kg @50mm स्ट्रोक)

मॉड्यूलर एकीकरण: MXS गाइड/VQ वाल्व के साथ सीधा माउंटिंग

संतुलित थ्रस्ट: 90N±3% द्विदिश बल @1.0MPa

उच्च गति: 500mm/s संचालन, 0.15s प्रतिक्रिया समय @50mm स्ट्रोक

समायोज्य कुशनिंग: वैकल्पिक हाइड्रोलिक डैम्पर (0.043J अवशोषण)

वाइड टेम्प। विकल्प: -40~150°C (-40~302°F) संचालन के लिए -XB6 सील

संक्षारण प्रतिरोध: -XC6 स्टेनलेस स्टील किट (SUS304 रॉड)

IP65 सुरक्षा: धूल/गंदगी वाले वातावरण के लिए -XC4 दोहरी वाइपर

4-साइड सेंसर स्लॉट: D-M9N सेंसर (Φ3.5mm स्लॉट) के साथ संगत

8 माउंटिंग शैलियाँ: A/L/D-प्रकार के कॉन्फ़िगरेशन के लिए प्री-लोडेड स्क्रू

स्ट्रोक समायोजन: -XC8 मॉड्यूल के साथ ±5mm यात्रा संशोधन

हार्ड एनोडाइज्ड बोर: 25μm कोटिंग, 3× पहनने का प्रतिरोध

हार्ड क्रोम प्लेटेड रॉड: 0.02mm मोटाई, μ≤0.15 घर्षण गुणांक

शून्य-लीकेज सील: X271 FKM कंपाउंड, <0.1mL/min रिसाव @0.5MPa

अनुप्रयोग:

निदान नमूना स्थानांतरण: -XC6 स्टेनलेस स्टील किट का उपयोग विश्लेषकों में जैविक नमूनों को संभालने के लिए किया जाता है, जिसमें 35-50 मिमी तक की स्ट्रोक भिन्नताएं होती हैं। ये किट FDA-अनुपालक वातावरण में संदूषण को रोकने के लिए आवश्यक हैं।

अभिकर्मक वितरण: IVD उपकरणों में उच्च द्रव खुराक सटीकता 0.05MPa पर कम दबाव संचालन के साथ संभव है। 10 मिमी स्ट्रोक इकाइयां 0.1mL अभिकर्मकों की सटीक खुराक सुनिश्चित करती हैं।

कॉम्पैक्ट ऑटोमेशन सेल विभिन्न अनुप्रयोगों में कुशल और सटीक संचालन को सक्षम करते हैं:

• ऑप्टिकल निरीक्षण: 40 मिमी स्ट्रोक वाले सिलेंडर AOI कैमरों को 50-200mm/s की समायोज्य गति पर स्थिति देने के लिए उपयोग किए जाते हैं। यह सेटअप उच्च-आवर्धन इमेजिंग के दौरान कंपन को कम करता है।
• रोबोटिक एंड-इफेक्टर्स: सहयोगी रोबोटों के साथ एकीकृत, इन एंड-इफेक्टर्स में 25 मिमी स्ट्रोक और हल्के हिस्से डालने के लिए M3 रॉड थ्रेड हैं। चक्र का समय 0.5s से कम है।

पैकेजिंग मशीनरी को उन्नत सुविधाओं के साथ अनुकूलित किया गया है:

• उच्च गति काटना: 50 मिमी स्ट्रोक वाले मॉडल फिल्म-सीलिंग सिस्टम में ब्लेड को सक्रिय करते हैं, 1.0MPa दबाव पर 0.2s में कट पूरा करते हैं। हाइड्रोलिक कुशनिंग संचालन के दौरान झटके को कम करता है।
• लेबल संरेखण: 15 मिमी स्ट्रोक और -DZ माउंटिंग इयर वाले संस्करण दवा ब्लिस्टर पैकेजिंग लाइनों में लेबल स्थिति विचलन ≤0.3 मिमी के सटीक सुधार सुनिश्चित करते हैं।

केस स्टडी: एक चिकित्सा उपकरण निर्माता ने 4-साइड सेंसर के साथ CQ2A12-30DMZ मॉडल का उपयोग करके महत्वपूर्ण सुधार हासिल किए। मशीन की मोटाई 42% कम हो गई, और कार्ट्रिज लोडिंग सिस्टम में डाउनटाइम 70% कम हो गया।

सहायता और सेवाएँ:

पिस्टन न्यूमेटिक सिलेंडर के लिए हमारी उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैं:

- स्थापना और सेटअप में सहायता

- मुद्दों के लिए समस्या निवारण मार्गदर्शन

- रखरखाव युक्तियाँ और अनुशंसाएँ

- मरम्मत सेवाएँ और स्पेयर पार्ट्स की उपलब्धता

पैकिंग और शिपिंग:

उत्पाद का नाम: पिस्टन न्यूमेटिक सिलेंडर

विवरण: औद्योगिक उपयोग के लिए उच्च गुणवत्ता वाला पिस्टन न्यूमेटिक सिलेंडर।

पैकेज में शामिल हैं: 1 x पिस्टन न्यूमेटिक सिलेंडर

आयाम: 10 इंच x 4 इंच x 4 इंच

वजन: 2 पाउंड

शिपिंग विधि: मानक शिपिंग

शिपिंग लागत: $10.00
