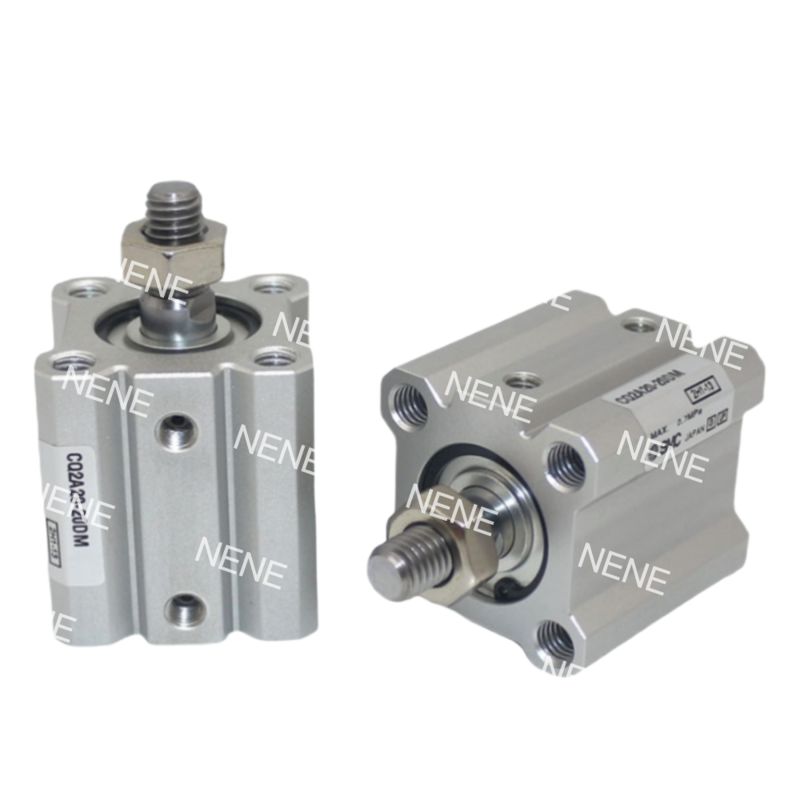

CQ2A12-35DM SMC अनुकूलन योग्य पिस्टन वायवीय सिलेंडर

उत्पाद विवरण:

SMC CQ2A सीरीज़ अल्ट्रा-कॉम्पैक्ट सिलेंडर सीमित स्थानों में सटीक रैखिक गति प्रदान करते हैं। इन डबल-एक्टिंग सिंगल-रॉड सिलेंडरों में 12 मिमी का बोर आकार होता है जिसमें 5 मिमी से 50 मिमी तक स्ट्रोक विकल्प होते हैं। इन्हें उच्च प्रदर्शन बनाए रखते हुए मानक सिलेंडरों की तुलना में 30% छोटा होने के लिए डिज़ाइन किया गया है। एयरोस्पेस-ग्रेड एल्यूमीनियम से बने और हार्ड एनोडाइजेशन के साथ, ये सिलेंडर 0.05-1.0MPa (7-145 psi) पर काम करते हैं और 90N का अधिकतम थ्रस्ट उत्पन्न कर सकते हैं।

CQ2A सीरीज़ सिलेंडरों की पूर्व-लुब्रिकेटेड सील रखरखाव-मुक्त संचालन की अनुमति देती हैं, और उनके एकीकृत चुंबकीय क्षेत्र सेंसर माउंटिंग की सुविधा प्रदान करते हैं। ये सिलेंडर SMC के मॉड्यूलर एक्सेसरी सिस्टम के साथ संगत हैं, जिसमें गाइड, वाल्व और माउंटिंग ब्रैकेट शामिल हैं।

विशेषताएँ:

अल्ट्रा-कॉम्पैक्ट: 24 मिमी चौड़ाई, ISO सिलेंडरों की तुलना में 40% छोटा (उदाहरण के लिए, 82 मिमी @50 मिमी स्ट्रोक)

हल्का: टोपोलॉजी-अनुकूलित एल्यूमीनियम बॉडी (0.15kg @50mm स्ट्रोक)

मॉड्यूलर एकीकरण: MXS गाइड/VQ वाल्व के साथ सीधा माउंटिंग

संतुलित थ्रस्ट: 90N±3% द्वि-दिशात्मक बल @1.0MPa

उच्च गति: 500mm/s ऑपरेशन, 0.15s प्रतिक्रिया समय @50mm स्ट्रोक

समायोज्य कुशनिंग: वैकल्पिक हाइड्रोलिक डैम्पर (0.043J अवशोषण)

वाइड टेम्प। विकल्प: -40~150°C (-40~302°F) ऑपरेशन के लिए -XB6 सील

संक्षारण प्रतिरोध: -XC6 स्टेनलेस स्टील किट (SUS304 रॉड)

IP65 सुरक्षा: धूल/गंदगी वाले वातावरण के लिए -XC4 दोहरी वाइपर

4-साइड सेंसर स्लॉट: D-M9N सेंसर (Φ3.5mm स्लॉट) के साथ संगत

8 माउंटिंग शैलियाँ: A/L/D-प्रकार के कॉन्फ़िगरेशन के लिए प्री-लोडेड स्क्रू

स्ट्रोक समायोजन: -XC8 मॉड्यूल के साथ ±5mm यात्रा संशोधन

हार्ड एनोडाइज्ड बोर: 25μm कोटिंग, 3× पहनने का प्रतिरोध

हार्ड क्रोम प्लेटेड रॉड: 0.02mm मोटाई, μ≤0.15 घर्षण गुणांक

शून्य-लीकेज सील: X271 FKM कंपाउंड, <0.1mL/min रिसाव @0.5MPa

अनुप्रयोग:

नैदानिक ​​नमूना स्थानांतरण: -XC6 स्टेनलेस स्टील किट के साथ 35-50 मिमी स्ट्रोक वेरिएंट विश्लेषकों में जैविक नमूनों को संभालते हैं, जो FDA-अनुपालक वातावरण में संदूषण को रोकते हैं।

अभिकर्मक वितरण: कम दबाव संचालन (0.05MPa) 10 मिमी स्ट्रोक इकाइयों का उपयोग करके IVD उपकरणों में 0.1mL तरल खुराक सटीकता प्राप्त करता है।

कॉम्पैक्ट ऑटोमेशन सेल

ऑप्टिकल निरीक्षण: 40 मिमी स्ट्रोक सिलेंडर उच्च-आवर्धन इमेजिंग के दौरान कंपन को कम करते हुए, 50-200 मिमी/सेकंड की समायोज्य गति पर AOI कैमरों को स्थिति देते हैं।

रोबोटिक एंड-इफेक्टर्स: 0.5s चक्र समय के तहत हल्के हिस्से के सम्मिलन (25 मिमी स्ट्रोक, M3 रॉड थ्रेड) के लिए सहयोगी रोबोट के साथ एकीकृत।

पैकेजिंग मशीनरी

उच्च गति काटने: 50 मिमी स्ट्रोक मॉडल फिल्म-सीलिंग सिस्टम में ब्लेड को सक्रिय करते हैं, शॉक में कमी के लिए हाइड्रोलिक कुशनिंग के साथ 1.0MPa पर 0.2s में कट पूरा करते हैं।

लेबल संरेखण: -DZ माउंटिंग इयर के साथ 15 मिमी स्ट्रोक संस्करण दवा ब्लिस्टर पैकेजिंग लाइनों में लेबल स्थिति विचलन ≤0.3mm को सही करते हैं।

केस स्टडी: एक चिकित्सा उपकरण निर्माता ने 4-साइड सेंसर के साथ CQ2A12-30DMZ का उपयोग करके मशीन की मोटाई को 42% तक कम कर दिया, कार्ट्रिज लोडिंग सिस्टम में डाउनटाइम को 70% तक कम कर दिया।

सहायता और सेवाएँ:

पिस्टन न्यूमेटिक सिलेंडर के लिए हमारी उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैं:

- स्थापना और संचालन में विशेषज्ञ सहायता

- किसी भी मुद्दे के लिए समस्या निवारण मार्गदर्शन

- इष्टतम प्रदर्शन सुनिश्चित करने के लिए रखरखाव अनुशंसाएँ

- उत्पाद प्रलेखन और विशिष्टताओं में सहायता

- उपयोगकर्ताओं और रखरखाव कर्मियों के लिए प्रशिक्षण कार्यक्रम

पैकिंग और शिपिंग:

पिस्टन न्यूमेटिक सिलेंडर के लिए उत्पाद पैकेजिंग:

पिस्टन न्यूमेटिक सिलेंडर को परिवहन के दौरान किसी भी नुकसान से बचाने के लिए सुरक्षात्मक फोम इंसर्ट के साथ एक मजबूत कार्डबोर्ड बॉक्स में सावधानीपूर्वक पैक किया जाएगा।

शिपिंग जानकारी:

ऑर्डर संसाधित होने के बाद, पिस्टन न्यूमेटिक सिलेंडर को ट्रैकिंग जानकारी के साथ एक विश्वसनीय कूरियर सेवा के माध्यम से भेजा जाएगा ताकि आपके निर्दिष्ट पते पर सुरक्षित और समय पर डिलीवरी सुनिश्चित की जा सके।
