CQ2A12-15DM SMC एयर फ्लूइड पिस्टन न्यूमेटिक सिलेंडर

उत्पाद का वर्णन:

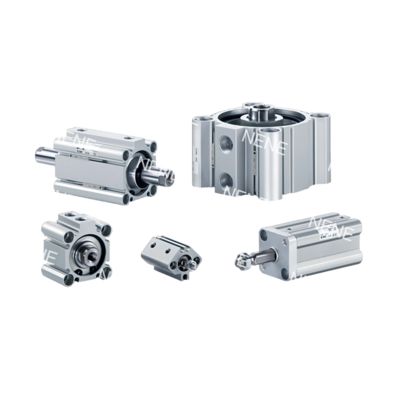

एसएमसी सीक्यू2ए सीरीज़ के अल्ट्रा कॉम्पैक्ट सिलेंडर सीमित स्थान वाले अनुप्रयोगों में उच्च परिशुद्धता वाली रैखिक गति प्रदान करते हैं।ये दोहरे अभिनय एकल-रड सिलेंडर एक 12 मिमी छेद आकार और स्ट्रोक विकल्प 5 मिमी से 50 मिमी तक के साथ आते हैंमानक सिलेंडरों की तुलना में 30% कम होने के बावजूद, वे टिकाऊ प्रदर्शन प्रदान करते हैं, जिससे वे विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त होते हैं।

एयरोस्पेस ग्रेड एल्यूमीनियम और हार्ड एनोडाइजेशन के साथ निर्मित, ये सिलेंडर 0.05-1.0MPa (7-145 psi) पर काम करने में सक्षम हैं और 90N का अधिकतम जोर दे सकते हैं।उनके पूर्व-चिकित्सीय सील रखरखाव मुक्त संचालन में योगदान, जबकि एकीकृत चुंबकीय क्षेत्र सेंसर की स्थापना को सुविधाजनक बनाते हैं। इसके अलावा ये सिलेंडर एसएमसी के मॉड्यूलर एक्सेसरी सिस्टम के साथ संगत हैं,गाइड जैसे सामानों के साथ आसानी से एकीकरण की अनुमति देता है, वाल्व और माउंटिंग ब्रैकेट।

विशेषताएं:

अल्ट्रा-कॉम्पैक्टः केवल 24 मिमी की चौड़ाई के साथ, यह डिजाइन आईएसओ सिलेंडरों की तुलना में 40% छोटा है, उदाहरण के लिए, 50 मिमी स्ट्रोक के लिए लंबाई 82 मिमी है।

हल्का वजनः टोपॉलजी अनुकूलित एल्यूमीनियम बॉडी के साथ, वजन केवल 0.15 किलोग्राम है।

मॉड्यूलर एकीकरण: यह डिजाइन एमएक्सएस गाइड और वीक्यू वाल्वों के साथ प्रत्यक्ष माउंटिंग की अनुमति देता है।

संतुलित थ्रस्ट: 1.0MPa पर 90N±3% के द्विदिश बल की अपेक्षा करें।

उच्च गतिः 500 मिमी/सेकंड पर काम करना, 50 मिमी के स्ट्रोक के लिए तेजी से 0.15 सेकंड का प्रतिक्रिया समय।

समायोज्य कुशनिंगः उपयोगकर्ताओं के पास 0.043J अवशोषण के साथ एक वैकल्पिक हाइड्रोलिक डम्पर का विकल्प है।

व्यापक तापमान विकल्पः -XB6 सील से लैस, यह डिजाइन -40°C से 150°C (-40°F से 302°F) तक के तापमान में काम कर सकता है।

संक्षारण प्रतिरोधः बढ़ी हुई स्थायित्व के लिए SUS304 छड़ी के साथ -XC6 स्टेनलेस स्टील किट का उपयोग करता है।

IP65 सुरक्षाः विभिन्न वातावरणों में धूल और गंदगी से बचाने के लिए -XC4 दोहरी वाइपर के साथ शामिल।

4-साइड सेंसर स्लॉटः Φ3.5 मिमी स्लॉट आकार के साथ D-M9N सेंसर के साथ संगत।

8 माउंटिंग स्टाइलः आसान ए/एल/डी प्रकार के विन्यास के लिए पूर्व-लोड किए गए शिकंजा के साथ डिज़ाइन किया गया।

स्ट्रोक समायोजनः उपयोगकर्ता -एक्ससी8 मॉड्यूल का उपयोग करके ±5 मिमी की यात्रा संशोधन प्राप्त कर सकते हैं।

हार्ड एनोडाइज्ड बोरः पहनने के प्रतिरोध के 3 गुना के लिए 25μm कोटिंग के साथ।

हार्ड क्रोम लेपित रॉडः घर्षण गुणांक μ≤0 के साथ 0.02 मिमी की मोटाई के साथ।15.

शून्य रिसाव सीलः X271 FKM यौगिक सील से लैस, 0.5MPa पर 0.1mL/min से कम रिसाव की गारंटी देता है।

अनुप्रयोग:

नैदानिक नमूना स्थानांतरणः-एक्ससी6 स्टेनलेस स्टील किट के साथ 35-50 मिमी स्ट्रोक वेरिएंट एनालाइजर में जैविक नमूनों को संभालते हैं, एफडीए-अनुरूप वातावरण में संदूषण को रोकते हैं।

अभिकर्मक वितरण:निम्न दबाव संचालन (0.05 एमपीए) 10 मिमी स्ट्रोक इकाइयों का उपयोग करके आईवीडी उपकरणों में 0.1 एमएल द्रव खुराक सटीकता प्राप्त करता है।

कॉम्पैक्ट ऑटोमेशन सेल

ऑप्टिकल निरीक्षणः40 मिमी स्ट्रोक सिलेंडर एओआई कैमरों को 50-200 मिमी/सेकंड की समायोज्य गति पर रखते हैं, जिससे उच्च आवर्धन इमेजिंग के दौरान कंपन कम होता है।

रोबोटिक अंत-प्रभावक:0.5 सेकंड के चक्र समय के तहत हल्के भागों (25 मिमी स्ट्रोक, एम 3 रॉड धागे) को सम्मिलित करने के लिए सहयोगी रोबोटों के साथ एकीकृत।

पैकेजिंग मशीनरी

उच्च गति काटनाः50 मिमी स्ट्रोक मॉडल फिल्म-सीलिंग सिस्टम में ब्लेड को चालू करते हैं, जो झटके को कम करने के लिए हाइड्रोलिक डशिंग के साथ 1.0MPa पर 0.2 सेकंड में कटौती को पूरा करते हैं।

लेबल संरेखणः15 मिमी स्ट्रोक संस्करणों के साथ -DZ घुड़सवार कान फार्मास्युटिकल ब्लिस्टर पैकेजिंग लाइनों में लेबल की स्थिति विचलन ≤0. 3 मिमी को सही करते हैं।

केस स्टडी:एक चिकित्सा उपकरण निर्माता ने CQ2A12-30DMZ का उपयोग करके मशीन की मोटाई 42% कम कर दी, जिसमें 4-साइड सेंसर थे, कारतूस लोडिंग सिस्टम में डाउनटाइम 70% कम हो गया।

सहायता एवं सेवाएं:

पिस्टन वायवीय सिलेंडर उत्पाद के लिए उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः

- वायवीय सिलेंडर की स्थापना और सेटअप में सहायता

- किसी भी परिचालन मुद्दों के लिए समस्या निवारण मार्गदर्शन

- इष्टतम प्रदर्शन सुनिश्चित करने के लिए रखरखाव की सिफारिशें

- किसी भी क्षतिग्रस्त या दोषपूर्ण घटकों के लिए मरम्मत सेवाएं

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः

हमारे पिस्टन वायवीय सिलेंडर को सुरक्षित वितरण सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में सावधानीपूर्वक पैक किया गया है। सिलेंडर को परिवहन के दौरान किसी भी क्षति को रोकने के लिए सुरक्षात्मक फोम में लपेटा गया है।

नौवहन:

हम अपने पिस्टन वायवीय सिलेंडर उत्पाद के लिए तेज और विश्वसनीय शिपिंग सेवाएं प्रदान करते हैं।आदेश आमतौर पर 1-2 कार्य दिवसों के भीतर संसाधित किए जाते हैं और हमारे ग्राहकों को समय पर वितरण सुनिश्चित करने के लिए विश्वसनीय वाहक का उपयोग करके भेजे जाते हैं.
