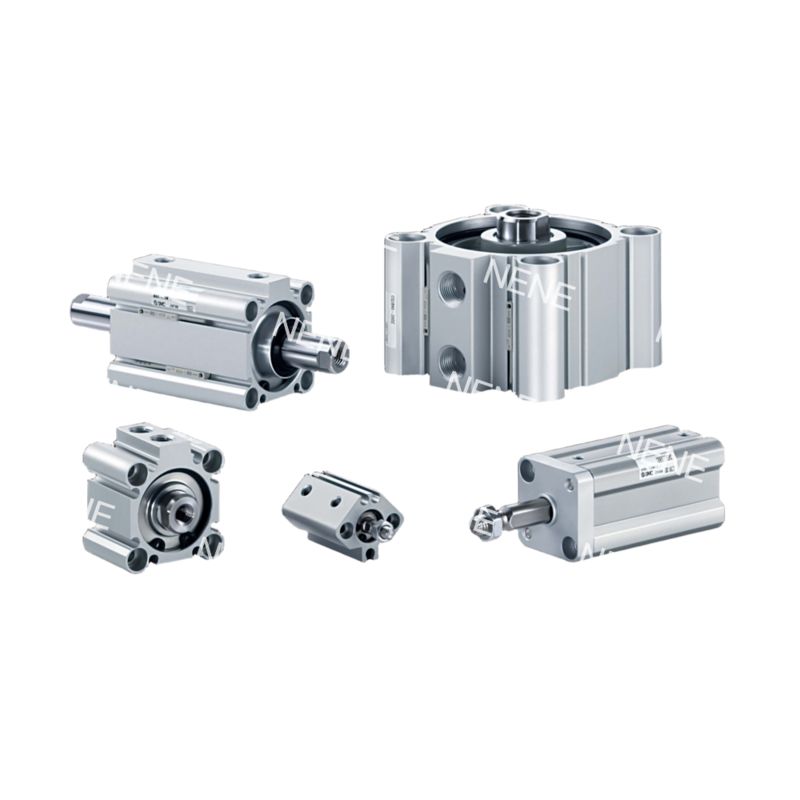

CQ2A12-10DM 12 सिलेंडर व्यास 10 स्ट्रोक SMC CYL डबल एक्टिंग सिंगल रॉड कॉम्पैक्ट सिलेंडर

उत्पाद का वर्णन:

एसएमसी सीक्यू2ए सीरीज़ के अल्ट्रा कॉम्पैक्ट सिलेंडर अंतरिक्ष-प्रतिबंधित अनुप्रयोगों में उच्च परिशुद्धता रैखिक गति प्रदान करते हैं। 5/10/15/20/25/30/35/40/45/50 मिमी के स्ट्रोक विकल्पों के साथ 12 मिमी बोर आकार की विशेषता है,ये दोहरे कार्य करने वाले एकल रॉड सिलेंडर मजबूत प्रदर्शन के साथ मानक सिलेंडरों की तुलना में 30% कम लंबाई को जोड़ते हैं.

हार्ड एनोडाइजेशन के साथ एयरोस्पेस-ग्रेड एल्यूमीनियम से निर्मित, वे 90N अधिकतम जोर उत्पन्न करने के लिए 0.05-1.0MPa (7-145 psi) पर काम करते हैं।पूर्व-चिकित्सीय सील रखरखाव मुक्त संचालन की अनुमति देते हैं जबकि एकीकृत चुंबकीय क्षेत्र सेंसर की स्थापना का समर्थन करते हैं.

गाइड, वाल्व और माउंटिंग ब्रैकेट सहित एसएमसी की मॉड्यूलर सहायक प्रणाली के साथ संगत।

विशेषताएं:

अल्ट्रा कॉम्पैक्टः24 मिमी चौड़ाई, आईएसओ सिलेंडर की तुलना में 40% छोटा (उदाहरण के लिए, 82 मिमी @ 50 मिमी स्ट्रोक)

हल्का वजनःटोपोलॉजी अनुकूलित एल्यूमीनियम शरीर (0.15kg @50mm स्ट्रोक)

मॉड्यूलर एकीकरण:एमएक्सएस गाइड/वीक्यू वाल्वों के साथ प्रत्यक्ष माउंट

संतुलित जोरः90N±3% द्विदिश बल @1.0MPa

उच्च गतिः500mm/s ऑपरेशन, 0.15s प्रतिक्रिया समय @50mm स्ट्रोक

समायोज्य कुशनिंगःवैकल्पिक हाइड्रोलिक डिमपर (0.043J अवशोषण)

व्यापक तापमान विकल्पः-XB6 सील -40 ~ 150 °C (-40 ~ 302 °F) ऑपरेशन के लिए

संक्षारण प्रतिरोध:-XC6 स्टेनलेस स्टील किट (SUS304 रॉड)

IP65 सुरक्षाः-XC4 धूल/गंदगी वातावरण के लिए दोहरी वाइपर

4-साइड सेंसर स्लॉटःD-M9N सेंसर (Φ3.5mm स्लॉट) के साथ संगत

8 माउंटिंग स्टाइलःए/एल/डी प्रकार के विन्यास के लिए पूर्व-लोड किए गए शिकंजा

स्ट्रोक समायोजनः-एक्ससी8 मॉड्यूल के साथ ±5 मिमी यात्रा संशोधन

हार्ड एनोडाइज्ड बोर:25μm कोटिंग, 3× पहनने के प्रतिरोध

हार्ड क्रोम लेपित रॉडः0.02 मिमी मोटाई, घर्षण गुणांक μ≤0.15

शून्य रिसाव सीलःX271 FKM यौगिक, <0.1mL/min रिसाव @0.5MPa

अनुप्रयोग:

नैदानिक नमूना स्थानांतरणः-एक्ससी6 स्टेनलेस स्टील किट के साथ 35-50 मिमी स्ट्रोक वेरिएंट एनालाइजर में जैविक नमूनों को संभालते हैं, एफडीए-अनुरूप वातावरण में संदूषण को रोकते हैं।

अभिकर्मक वितरण:निम्न दबाव संचालन (0.05 एमपीए) 10 मिमी स्ट्रोक इकाइयों का उपयोग करके आईवीडी उपकरणों में 0.1 एमएल द्रव खुराक सटीकता प्राप्त करता है।

कॉम्पैक्ट ऑटोमेशन सेल
ऑप्टिकल निरीक्षणः40 मिमी स्ट्रोक सिलेंडर एओआई कैमरों को 50-200 मिमी/सेकंड की समायोज्य गति पर रखते हैं, जिससे उच्च आवर्धन इमेजिंग के दौरान कंपन कम होता है।

रोबोटिक अंत-प्रभावक:0.5 सेकंड के चक्र समय के तहत हल्के भागों (25 मिमी स्ट्रोक, एम 3 रॉड धागे) को सम्मिलित करने के लिए सहयोगी रोबोटों के साथ एकीकृत।

पैकेजिंग मशीनरी
उच्च गति काटनाः50 मिमी स्ट्रोक मॉडल फिल्म-सीलिंग सिस्टम में ब्लेड को चालू करते हैं, जो झटके को कम करने के लिए हाइड्रोलिक डशिंग के साथ 1.0MPa पर 0.2 सेकंड में कटौती को पूरा करते हैं।
लेबल संरेखणः15 मिमी स्ट्रोक संस्करणों के साथ -DZ घुड़सवार कान फार्मास्युटिकल ब्लिस्टर पैकेजिंग लाइनों में लेबल की स्थिति विचलन ≤0. 3 मिमी को सही करते हैं।

केस स्टडी:एक चिकित्सा उपकरण निर्माता ने CQ2A12-30DMZ का उपयोग करके मशीन की मोटाई 42% कम कर दी, जिसमें 4-साइड सेंसर थे, कारतूस लोडिंग सिस्टम में डाउनटाइम 70% कम हो गया।

सहायता एवं सेवाएं:

हमारी कंपनी हमारे पिस्टन वायवीय सिलेंडर उत्पाद के लिए व्यापक उत्पाद तकनीकी सहायता और सेवाएं प्रदान करती है।अनुभवी तकनीशियनों की हमारी टीम किसी भी तकनीकी मुद्दों या आप स्थापना के बारे में हो सकता है प्रश्न के साथ सहायता करने के लिए उपलब्ध है, उत्पाद के संचालन या रखरखाव।

हमारी तकनीकी सहायता सेवाओं में समस्या निवारण सहायता, उत्पाद प्रशिक्षण, और पिस्टन वायवीय सिलेंडर के इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए उचित उपयोग पर मार्गदर्शन शामिल है।हम आपको अपने उपकरणों की दक्षता और विश्वसनीयता को अधिकतम करने के लिए आवश्यक सहायता प्रदान करने के लिए प्रतिबद्ध हैं.

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः

पिस्टन वायवीय सिलेंडर को परिवहन के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में सावधानीपूर्वक पैक किया जाता है।सिलेंडर को किसी भी क्षति को रोकने के लिए सुरक्षात्मक पैडिंग के साथ बॉक्स के अंदर सुरक्षित रूप से रखा जाता है.

शिपिंग की जानकारी:

एक बार आपके आदेश की पुष्टि हो जाने के बाद, पिस्टन वायवीय सिलेंडर को एक विश्वसनीय कूरियर सेवा का उपयोग करके भेज दिया जाएगा। आपको अपने पैकेज की डिलीवरी की स्थिति की निगरानी करने के लिए एक ट्रैकिंग नंबर प्राप्त होगा।कृपया सुनिश्चित करें कि किसी को प्रदान किए गए पते पर शिपमेंट प्राप्त करने के लिए उपलब्ध है.
