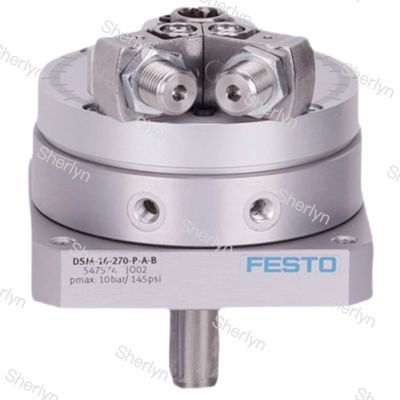

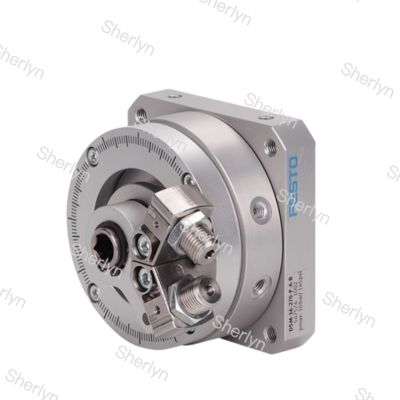

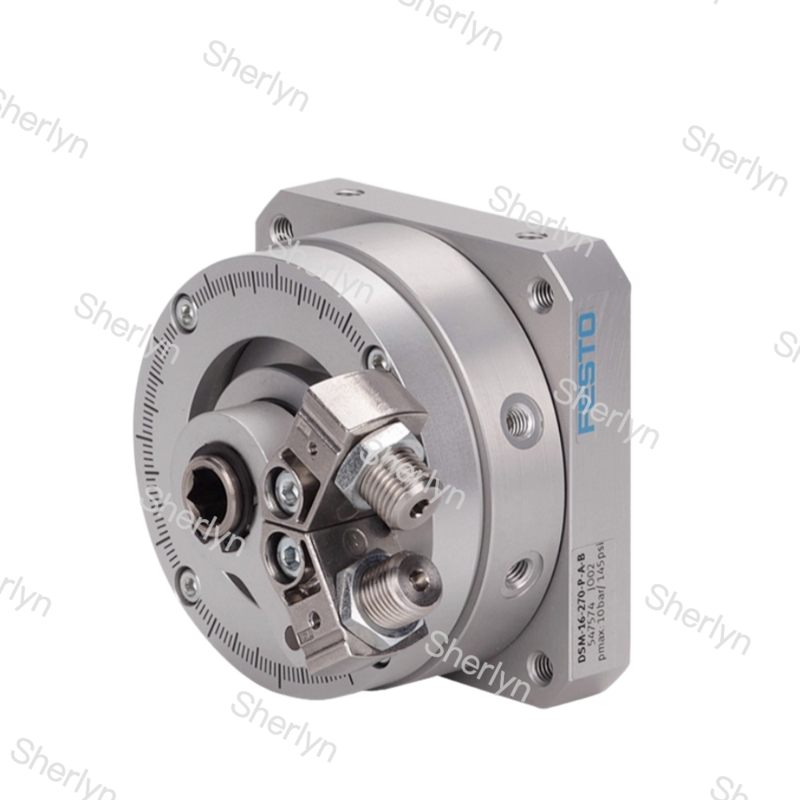

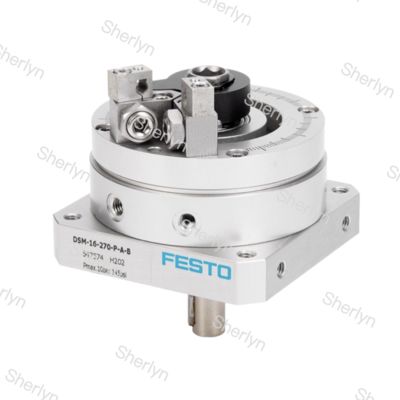

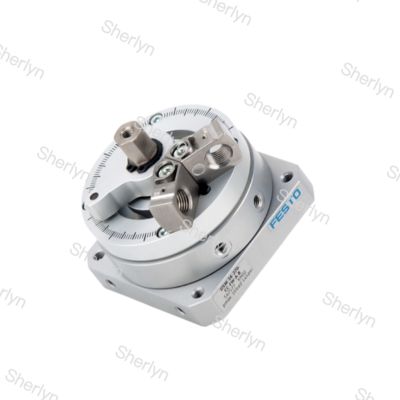

फेस्टो DSM-32-270-P-A-B 547582 के लिए डबल-एक्टिंग एयर पिस्टन सिलेंडर

उत्पाद का वर्णन:

डीएसएम श्रृंखला के सिलेंडरों के मुख्य फायदे विभिन्न पहलुओं के माध्यम से प्रदर्शित किए जाते हैंः

लचीला झुकाव कोण और उच्च परिशुद्धता:डीएसएम श्रृंखला 270 डिग्री तक के निरंतर समायोज्य स्विंग कोण प्रदान करती है। एक निश्चित धातु stopper डिजाइन के साथ यह सटीक दोहराया आंदोलनों के लिए उच्च परिशुद्धता टर्मिनल स्थिति की स्थिति सुनिश्चित करता है.

कॉम्पैक्ट संरचना और उच्च टोक़ आउटपुटःघुमावदार ब्लेड संरचना का उपयोग करके, संपीड़ित वायु ऊर्जा को सीधे स्विंगिंग गति में परिवर्तित किया जाता है, जिसके परिणामस्वरूप एक कॉम्पैक्ट और हल्के डिजाइन होता है।एक डबल बल ब्लेड डिजाइन है जो 80 एनएम तक पहुंचने के लिए टार्क आउटपुट को दोगुना कर सकता है.

विभिन्न बफरिंग और सेंसर विकल्पःडीएसएम श्रृंखला में लोचदार बफरिंग पैड और समायोज्य बफरिंग उपलब्ध हैं।जबकि उपयोगकर्ता प्रभाव को प्रभावी ढंग से अवशोषित करने के लिए एक अधिक मजबूत हाइड्रोलिक बफर का विकल्प चुन सकते हैंइसके अतिरिक्त, निकटता स्विच सेंसिंग स्थिति का पता लगाने का समर्थन किया जाता है, कुछ मॉडलों में सेंसर की आसान स्थापना के लिए अंतर्निहित चुंबकीय छल्ले हैं।

समृद्ध व्युत्पन्न मॉडल और उच्च प्रदर्शन वाले असरःडीएसएम श्रृंखला के भीतर कई व्युत्पन्न मॉडल उपलब्ध हैं। उदाहरण के लिए, डीएसएम-एचडी मॉडल उच्च अक्षीय और रेडियल बलों का सामना करने में सक्षम भारी शुल्क वाले बीयरिंग से लैस है।डीएसएम-आई मॉडल में एक घुमावदार पोटेंशियोमीटर शामिल है, जिससे एक पूर्ण सर्वो प्यूमेटिक पोजिशनिंग सिस्टम का निर्माण संभव हो सके।

कार्य परिस्थितियों के अनुकूल होने की व्यापक क्षमता:डीएसएम श्रृंखला 2-10 बार या 0.35-0.8 एमपीए (मॉडल के आधार पर) से भिन्न होने वाले कामकाजी दबावों की एक विस्तृत श्रृंखला को समायोजित करती है, जो विभिन्न दबाव वातावरण में स्थिर संचालन सुनिश्चित करती है।इसकी डिजाइन विश्वसनीयता पर जोर देती है, 1.5 से 10 बार के दबाव दायरे में उत्कृष्ट सिंक्रोनिसिटी प्राप्त करने के लिए नए कक्ष सील और घूर्णन ब्लेड का उपयोग करना।

अनुप्रयोग:

उपर्युक्त विशेषताओं को शामिल करते हुए, डीएसएम श्रृंखला विभिन्न क्षेत्रों और उपकरणों में उत्कृष्ट हैः

सामान्य कारखाना स्वचालन:डीएसएम श्रृंखला विभिन्न उद्योगों में कारखाने स्वचालन के क्षेत्र में व्यापक उपयोग पा रही है।इसकी कॉम्पैक्ट संरचना और बहुमुखी स्थापना विधि सीमित स्थानों वाले उपकरणों में आसानी से एकीकृत करने की अनुमति देती है.

सामग्री से निपटना और संयोजनःपकड और असेंबली प्रौद्योगिकी के क्षेत्र में, डीएसएम सिलेंडर ऐसे कार्यों को पूरा कर सकते हैं जैसे कि घूर्णन, फ्लिपिंग, पोजिशनिंग और वर्कपीस स्थानांतरित करना।

खनन मशीनरी और विशेष वातावरणःडीएसएम श्रृंखला खनन मशीनरी और वायवीय औजारों में भी काम करती है। कुछ मॉडलों को एटीईएक्स प्रमाणन प्राप्त हुआ है, जो संभावित विस्फोटक वातावरण में उनके उपयोग की अनुमति देता है। इसके अलावा, इसका डिजाइन,जिसमें मुख्य रूप से तांबा जिंक निकेल धातु का उपयोग नहीं करने वाले मॉडल शामिल हैं, लिथियम बैटरी उत्पादन सुविधाओं जैसी विशिष्ट सामग्री पूर्व शर्तों वाले उद्योगों के लिए उपयुक्त है।

उच्च परिशुद्धता पोजिशनिंग प्रणालीःडीएसएम-आई श्रृंखला को एक पोटेंशियोमीटर के साथ एकीकृत करके, एक सीपीएक्स-सीएमएएक्स अक्ष नियंत्रक और आनुपातिक दिशात्मक नियंत्रण वाल्व वीपीडब्ल्यूपी के साथ जोड़ा गया,यह जटिल गति नियंत्रण प्राप्त करने के लिए एक परिष्कृत सर्वो वायवीय स्थिति प्रणाली में विस्तार कर सकते हैं.

तकनीकी डेटा

• आकार32
• कुशनिंग कोण1.4 डिग्री
• घुमावदार कोण की समायोजन सीमा0 डिग्री... 270 डिग्री
• घुमावदार कोण0 डिग्री... 270 डिग्री
• अनुमत ठहराव त्रिज्या≥28 मिमी
• कुशनिंगदोनों छोरों पर लोचदार डिफ्यूजिंग रिंग/पैड
• माउंटिंग स्थितिकोई भी
• परिशुद्धता समायोजन-6 डिग्री
• संचालन का तरीकादोहरी क्रिया

सहायता एवं सेवाएं:

पिस्टन वायवीय सिलेंडर के लिए हमारे उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः

- उत्पाद की स्थापना और सेटअप में सहायता

- किसी भी परिचालन मुद्दों के लिए समस्या निवारण मार्गदर्शन

- सर्वोत्तम प्रदर्शन सुनिश्चित करने के लिए रखरखाव युक्तियाँ

- उत्पाद प्रशिक्षण और उपयोगकर्ताओं के लिए संसाधन

- उत्पाद दोषों के लिए वारंटी जानकारी और समर्थन

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः पिस्टन वायवीय सिलेंडर को सुरक्षित परिवहन और वितरण सुनिश्चित करने के लिए पर्याप्त सुरक्षात्मक पैडिंग के साथ एक मजबूत कार्डबोर्ड बॉक्स में सावधानीपूर्वक पैक किया जाएगा।

शिपिंग: उत्पाद को आपके निर्दिष्ट पते पर समय पर और सुरक्षित वितरण सुनिश्चित करने के लिए एक विश्वसनीय कूरियर सेवा का उपयोग करके भेज दिया जाएगा।आपको शिपमेंट की स्थिति की निगरानी करने के लिए एक ट्रैकिंग नंबर प्रदान किया जाएगा.
