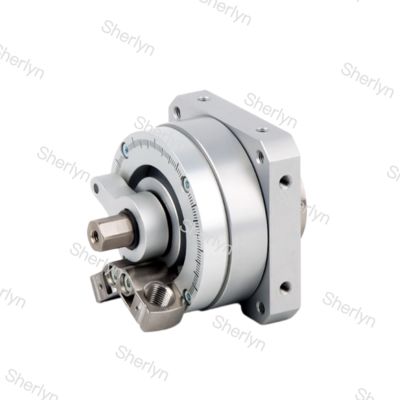

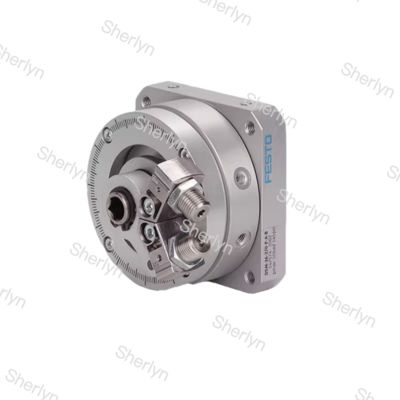

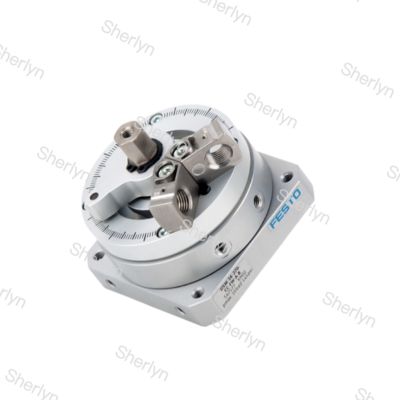

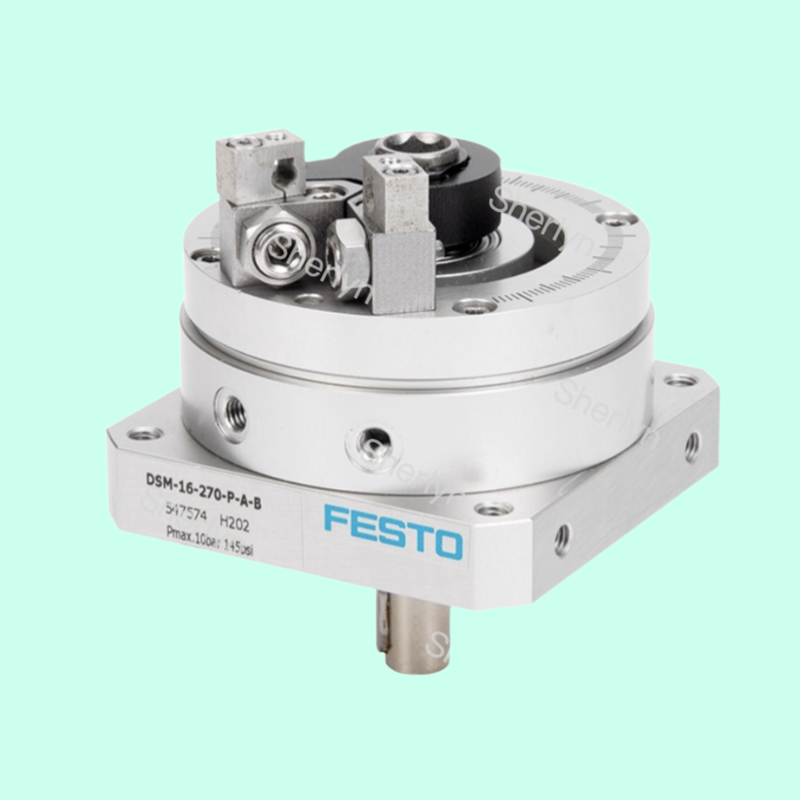

5447576 Festo डबल-एक्टिंग सेमी-रोटरी ड्राइव DSM-16-270-CC-A-B

उत्पाद का वर्णन:

डीएसएम श्रृंखला के सिलेंडरों के मुख्य फायदे निम्नलिखित पहलुओं में परिलक्षित होते हैंः

लचीला झुकाव कोण और उच्च परिशुद्धता: डीएसएम श्रृंखला 270 ° तक के निरंतर समायोज्य झुकाव कोण प्रदान करती है।यह उच्च परिशुद्धता टर्मिनल स्थिति स्थिति प्राप्त कर सकते हैं, दोहराए जाने वाले आंदोलनों की सटीकता सुनिश्चित करता है।

कॉम्पैक्ट संरचना और उच्च टोक़ आउटपुटः घूर्णी ब्लेड संरचना को अपनाने से, संपीड़ित वायु ऊर्जा को सीधे स्विंगिंग गति में परिवर्तित किया जाता है, एक कॉम्पैक्ट और हल्के संरचना के साथ।कुछ मॉडल (जैसे डीएसएम-टी) एक दोहरी बल ब्लेड डिजाइन को अपनाते हैं, जो कि टार्च को दोगुना कर सकता है और 80 एनएम तक पहुंच सकता है।

विविध बफरिंग और सेंसरिंग विकल्पः डीएसएम श्रृंखला में लोचदार बफरिंग पैड और समायोज्य बफरिंग की पेशकश की जाती है, जिसमें लोचदार बफरिंग रिंग/प्लेट से लैस बुनियादी मॉडल होते हैं।उपयोगकर्ता उच्च जड़ता क्षण द्वारा उत्पन्न प्रभाव को प्रभावी ढंग से अवशोषित करने के लिए एक अधिक शक्तिशाली हाइड्रोलिक बफर चुन सकते हैंसाथ ही, यह निकटता स्विच सेंसर स्थिति का पता लगाने का समर्थन करता है, और कुछ मॉडलों में सेंसर की आसान स्थापना के लिए चुंबकीय छल्ले हैं।

समृद्ध व्युत्पन्न मॉडल और उच्च प्रदर्शन वाले बीयरिंगः डीएसएम श्रृंखला कई व्युत्पन्न मॉडल प्रदान करती है।डीएसएम-एचडी मॉडल भारी शुल्क वाले बीयरिंगों से लैस है जो उच्च अक्षीय और रेडियल बलों का सामना कर सकते हैंडीएसएम-आई मॉडल में एक घुमावदार पोटेंशियोमीटर भी शामिल है, जिसका उपयोग एक पूर्ण सर्वो वायवीय पोजिशनिंग सिस्टम बनाने के लिए किया जा सकता है।

कार्य परिस्थितियों के लिए व्यापक अनुकूलन क्षमताः डीएसएम श्रृंखला में कार्य दबावों की एक विस्तृत श्रृंखला है, जैसे कि 2-10 बार या 0.35-0.8 एमपीए (मॉडल के आधार पर),विभिन्न दबावों पर स्थिर संचालन की अनुमतिइसके डिजाइन में विश्वसनीयता पर जोर दिया गया है, जैसे कि नए कक्ष सील और घूर्णन ब्लेड का उपयोग, 1.5 से 10 बार के दबावों पर उत्कृष्ट सिंक्रोनैसिटी प्राप्त करना।

अनुप्रयोग:

अपनी विशिष्ट विशेषताओं के साथ डीएसएम श्रृंखला विभिन्न क्षेत्रों और उपकरणों में उत्कृष्ट प्रदर्शन प्रदर्शित करती हैः

सामान्य कारखाना स्वचालन:डीएसएम श्रृंखला का व्यापक रूप से कई उद्योगों में कारखाने स्वचालन के क्षेत्र में उपयोग किया जाता है।इसकी कॉम्पैक्ट संरचना और लचीली स्थापना विधि सीमित स्थान वाले उपकरणों में आसानी से एकीकरण की सुविधा देती है.

सामग्री से निपटना और संयोजनःपकड़े जाने और असेंबली प्रौद्योगिकी के क्षेत्र में, डीएसएम सिलेंडरों का उपयोग वर्कपीस को घुमाने, फ्लिप करने, पोजिशनिंग करने और स्थानांतरित करने जैसे कार्यों के लिए किया जाता है।

खनन मशीनरी और विशेष वातावरणःडीएसएम श्रृंखला खनन मशीनरी और वायवीय औजारों में भी आवेदन पाती है। कुछ मॉडलों ने एटीईएक्स प्रमाणन प्राप्त किया है और संभावित विस्फोटक वातावरण में काम कर सकते हैं। इसका डिजाइन,जैसे कि कुछ मॉडलों में मुख्य रूप से तांबा जिंक निकल धातु का उपयोग नहीं किया जाता है, लिथियम बैटरी उत्पादन सुविधाओं जैसी विशिष्ट सामग्री आवश्यकताओं वाले उद्योगों के लिए उपयुक्त है।

उच्च परिशुद्धता पोजिशनिंग प्रणालीःसीपीएक्स-सीएमएएक्स अक्ष नियंत्रक और आनुपातिक दिशात्मक नियंत्रण वाल्व वीपीडब्ल्यूपी के साथ डीएसएम-आई श्रृंखला एकीकृत पोटेंशियोमीटर का उपयोग करके,उन्नत गति नियंत्रण प्राप्त करने के लिए एक उच्च परिशुद्धता वाले सर्वो वायवीय पोजिशनिंग सिस्टम बनाया जा सकता है.

तकनीकी डेटा

• आकार16
• कुशनिंग कोण12 डिग्री
• घूर्णन कोण समायोजन सीमा0 डिग्री... 246 डिग्री
• घुमावदार कोण0 डिग्री... 246 डिग्री
• अनुमत ठहराव त्रिज्या≥17 मिमी
• कुशनिंगदोनों छोरों पर शॉक एब्सोर्टर
• माउंटिंग स्थितिवैकल्पिक
• सूक्ष्म समायोजन-3 डिग्री
• संचालन का तरीकादोहरी क्रिया
