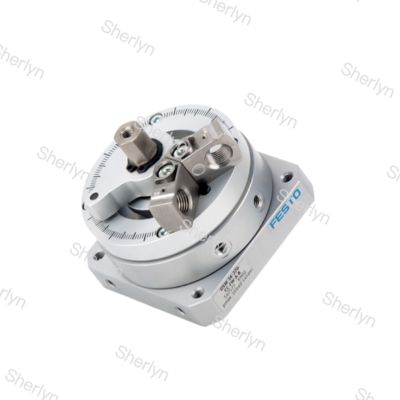

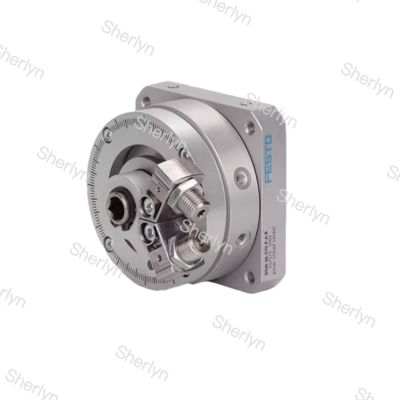

DSM-12-270-P-A-B FESTO रोटरी सिलेंडर 547570

तकनीकी डेटा

• आकार12
• कुशनिंग कोण1.8 डिग्री
• घुमावदार कोण की समायोजन सीमा0 डिग्री... 270 डिग्री
• घुमावदार कोण0 डिग्री... 270 डिग्री
• अनुमत ठहराव त्रिज्या≥15 मिमी
• कुशनिंगदोनों छोरों पर लोचदार डिफ्यूजिंग रिंग/पैड
• माउंटिंग स्थितिकोई भी
• परिशुद्धता समायोजन-6 डिग्री
• संचालन का तरीकादोहरी क्रिया
• संरचनात्मक डिजाइनघुमावदार फलक
• स्थान संवेदननिकटता सेंसर के लिए
• प्रतीक00991265

उत्पाद का वर्णन:

डीएसएम श्रृंखला के सिलेंडरों के मुख्य फायदे निम्नलिखित पहलुओं में परिलक्षित होते हैंः

लचीला स्विंग कोण और उच्च परिशुद्धता:डीएसएम श्रृंखला 270 डिग्री तक के निरंतर समायोज्य स्विंग कोण प्रदान करती है।दोहराए जाने वाले आंदोलनों की सटीकता सुनिश्चित करना.

कॉम्पैक्ट संरचना और उच्च टॉर्क आउटपुटःघुमावदार ब्लेड संरचना को अपनाने से, संपीड़ित वायु ऊर्जा को सीधे स्विंगिंग गति में परिवर्तित किया जाता है, जिसमें एक कॉम्पैक्ट और हल्के संरचना होती है।कुछ मॉडल (जैसे डीएसएम-टी) एक दोहरी बल ब्लेड डिजाइन को अपनाते हैं, जो कि टार्च को दोगुना कर सकता है और 80 एनएम तक पहुंच सकता है।

विभिन्न बफरिंग और सेंसर विकल्पःडीएसएम श्रृंखला में लोचदार बफरिंग पैड और समायोज्य बफरिंग की पेशकश की जाती है, जिसमें लोचदार बफरिंग रिंग/प्लेट से लैस बुनियादी मॉडल होते हैं।उपयोगकर्ता उच्च जड़ता क्षण द्वारा उत्पन्न प्रभाव को प्रभावी ढंग से अवशोषित करने के लिए एक अधिक शक्तिशाली हाइड्रोलिक बफर चुन सकते हैंसाथ ही, यह निकटता स्विच सेंसर स्थिति का पता लगाने का समर्थन करता है, और कुछ मॉडलों में सेंसर की आसान स्थापना के लिए चुंबकीय छल्ले हैं।

समृद्ध व्युत्पन्न मॉडल और उच्च प्रदर्शन वाले असरःडीएसएम श्रृंखला कई व्युत्पन्न मॉडल प्रदान करती है। उदाहरण के लिए, डीएसएम-एचडी मॉडल भारी शुल्क वाले बीयरिंग से लैस है जो उच्च अक्षीय और रेडियल बल का सामना कर सकते हैं।डीएसएम-आई मॉडल में एक घुमावदार पोटेंशियोमीटर भी शामिल है।, जिसका उपयोग एक पूर्ण सर्वो वायवीय पोजिशनिंग सिस्टम बनाने के लिए किया जा सकता है।

कार्य परिस्थितियों के अनुकूल व्यापक अनुकूलन क्षमता:डीएसएम श्रृंखला में 2-10 बार या 0.35-0.8 एमपीए (मॉडल के आधार पर) जैसे काम के दबावों की एक विस्तृत श्रृंखला है, जो विभिन्न दबावों पर स्थिर संचालन की अनुमति देती है। इसका डिजाइन विश्वसनीयता पर जोर देता है,जैसे नए कक्ष सील और घूर्णन ब्लेड का उपयोग करना, 1.5 से 10 बार के दबावों पर उत्कृष्ट सिंक्रोनिकता प्राप्त करता है।

अनुप्रयोग:

उपरोक्त विशेषताओं के साथ, डीएसएम श्रृंखला निम्नलिखित क्षेत्रों और उपकरणों में अच्छा प्रदर्शन करती हैः

सामान्य कारखाना स्वचालन:डीएसएम श्रृंखला का व्यापक रूप से विभिन्न उद्योगों में कारखाने स्वचालन के क्षेत्र में उपयोग किया जाता है।इसकी कॉम्पैक्ट संरचना और लचीली स्थापना विधि सीमित स्थान वाले उपकरणों में एकीकृत करना आसान बनाती है.

सामग्री के संचालन और संयोजनःपकड़े जाने और इकट्ठा करने की तकनीक में, डीएसएम सिलेंडर का उपयोग वर्कपीस को घुमाने, फ्लिप करने, पोजिशनिंग करने और स्थानांतरित करने के लिए किया जा सकता है।

खनन मशीनरी और विशेष वातावरणःडीएसएम श्रृंखला का उपयोग खनन मशीनरी और वायवीय औजारों में भी किया जाता है। कुछ मॉडलों ने एटीईएक्स प्रमाणन प्राप्त किया है और संभावित विस्फोटक वातावरण में उपयोग किया जा सकता है।इसका डिजाइन (जैसे कि कुछ मॉडल मुख्य रूप से तांबा जिंक निकल धातु का उपयोग नहीं करते हैं) विशेष सामग्री आवश्यकताओं वाले उद्योगों के लिए भी उपयुक्त है जैसे कि लिथियम बैटरी उत्पादन सुविधाएं.

उच्च परिशुद्धता पोजिशनिंग प्रणालीःडीएसएम-आई श्रृंखला के एकीकृत पोटेंशियोमीटर के माध्यम से, सीपीएक्स-सीएमएएक्स अक्ष नियंत्रक और आनुपातिक दिशात्मक नियंत्रण वाल्व वीपीडब्ल्यूपी के साथ संयुक्त,इसे जटिल गति नियंत्रण प्राप्त करने के लिए एक उच्च परिशुद्धता वाले सर्वो वायवीय पोजिशनिंग सिस्टम में विस्तारित किया जा सकता है.

सहायता एवं सेवाएं:

पिस्टन वायवीय सिलेंडर के लिए हमारे उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः

- विशेषज्ञ समस्या निवारण सहायता

- स्थापना मार्गदर्शन

- रखरखाव की सिफारिशें

- मरम्मत सेवाएं

- प्रदर्शन अनुकूलन युक्तियाँ

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः

पिस्टन वायवीय सिलेंडर को सुरक्षित वितरण सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाएगा।यह सुरक्षित रूप से सुरक्षात्मक सामग्री में लपेटा जाएगा और परिवहन के दौरान किसी भी क्षति को रोकने के लिए एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा.

नौवहन:

एक बार आपके आदेश की पुष्टि हो जाने के बाद, पिस्टन वायवीय सिलेंडर 1-2 कार्य दिवसों के भीतर बाहर भेज दिया जाएगा। हम अपनी आवश्यकताओं के अनुरूप विभिन्न शिपिंग विकल्प प्रदान करते हैं,मानक शिपिंग और त्वरित वितरण सहितआपको अपने शिपमेंट की स्थिति की निगरानी करने के लिए एक ट्रैकिंग नंबर प्राप्त होगा।
