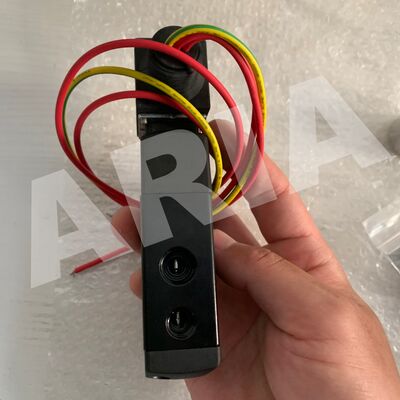

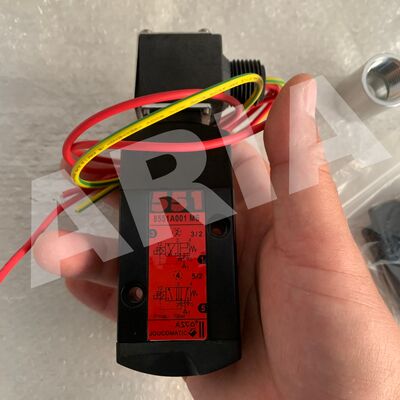

ASCO EF8551A001MS DC24/DCD एमर्सन NPT 1/4 सोलेनोइड वाल्व

उत्पाद विवरण:

ASCO 551, 553, और 531 सीरीज विभिन्न औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए कॉम्पैक्ट स्पूल-प्रकार के सोलनॉइड वाल्व का प्रतिनिधित्व करते हैं। जबकि वे एक सामान्य बुनियादी डिज़ाइन साझा करते हैं, वे विशिष्ट मापदंडों जैसे पोर्ट आकार और प्रवाह क्षमताओं में भिन्न होते हैं, जो उन्हें विशिष्ट उपयोग परिदृश्यों के लिए तैयार करते हैं। इन वाल्वों को रासायनिक इंजीनियरिंग, खाद्य प्रसंस्करण और पेय निर्माण सहित क्षेत्रों में गैस नियंत्रण के लिए व्यापक रूप से तैनात किया जाता है।

नीचे प्रत्येक श्रृंखला और उनकी अनूठी विशेषताओं का गहन अवलोकन दिया गया है:

आमतौर पर 8551 सीरीज के रूप में जाना जाता है, यह वाल्व एक 1/4-इंच 3-तरफा और 4-तरफा स्पूल वाल्व है जिसे चुनौतीपूर्ण वातावरण में हवा और निष्क्रिय गैसों को नियंत्रित करने के लिए अनुकूलित किया गया है। इसे औद्योगिक सेटिंग्स में अक्सर सामना की जाने वाली खतरनाक और संक्षारक स्थितियों का सामना करने के लिए इंजीनियर किया गया है।

• मुख्य पैरामीटर: ऑपरेटिंग दबाव वैक्यूम से लेकर 150 psi तक होता है, जबकि माध्यम का तापमान -60℃ से 80℃ तक होता है। इसका प्रवाह दर 0.5 से 1.0 Cv (0.43 से 0.86 Kv) तक होता है। वाल्व कई वोल्टेज विकल्प का समर्थन करता है जिसमें 6VDC, 12VDC, 24VDC जैसे DC वोल्टेज और 24VAC, 110VAC, और 220VAC जैसे AC वोल्टेज शामिल हैं, जो विभिन्न बिजली आपूर्ति वातावरण को समायोजित करते हैं।
• संरचना और सामग्री: वाल्व बॉडी एनोडाइज्ड एल्यूमीनियम, पीतल और वैकल्पिक स्टेनलेस स्टील में उपलब्ध है। पोर्ट प्रकारों में G ISO228/1 - G BSPP और NPTF शामिल हैं, 1/4-इंच NPT या BSP थ्रेड के माध्यम से कनेक्शन के साथ। श्रृंखला 3/2 सामान्य रूप से बंद (NC), 4/2, 4/3 सेंटर क्लोज्ड (CC), और 4/3 सामान्य रूप से खुला (NO) जैसे कई फ़ंक्शन मोड प्रदान करती है। सिंगल-कॉइल और डबल-कॉइल दोनों कॉन्फ़िगरेशन समर्थित हैं, और स्थापना किसी भी ओरिएंटेशन में की जा सकती है।
• मुख्य लाभ और अनुप्रयोग: कठोर टी-सील्स को लचीले ओ-रिंग के साथ मिलाकर एक हाइब्रिड सीलिंग डिज़ाइन की विशेषता, ये वाल्व उत्कृष्ट सीलिंग और कण संदूषण के प्रतिरोध को सुनिश्चित करते हैं, जिससे लाखों चक्रों में स्थिर संचालन की अनुमति मिलती है। ATEX, UL, और CSA जैसे प्रमाणपत्र उनकी विस्फोट-प्रूफ गुणवत्ता की पुष्टि करते हैं। वे विशेष रूप से रासायनिक प्रसंस्करण, तेल शोधन, खाद्य और पेय उद्योगों और जीवन विज्ञान अनुप्रयोगों के लिए उपयुक्त हैं।

8553 सीरीज के रूप में भी जाना जाता है, इस मॉडल में 551 सीरीज की तुलना में एक बड़ा 1/2-इंच पोर्ट आकार और उच्च प्रवाह क्षमता है। अपने समकक्ष की तरह, इसका उपयोग मुख्य रूप से हवा और निष्क्रिय गैस नियंत्रण के लिए किया जाता है।

• मुख्य पैरामीटर: यह वैक्यूम से लेकर 150 psi तक संचालित होता है, जिसमें 2.0 से 6.0 Cv (1.73 से 5.19 Kv) की एक बेहतर प्रवाह सीमा होती है, जो बेहतर प्रवाह प्रदर्शन प्रदान करती है। वोल्टेज कॉन्फ़िगरेशन 551 सीरीज के साथ संरेखित होते हैं, जो विभिन्न आपूर्ति परिदृश्यों में संगतता सुनिश्चित करते हैं। वाल्व IP65 सुरक्षा रेटिंग को पूरा करता है और SIL3 तक कार्यात्मक सुरक्षा लूप का समर्थन करता है, जो उच्च सुरक्षा मानकों की गारंटी देता है।
• संरचना और सामग्री: वाल्व बॉडी एल्यूमीनियम, पीतल या 316L स्टेनलेस स्टील से बनाई जा सकती है। पोर्ट प्रकारों में G ISO228/1 - G BSPP और NPTF शामिल हैं, 1/2-इंच NPT या BSP थ्रेड का उपयोग करके कनेक्शन के साथ। स्थापना विकल्पों में VDI/VDE3845 मानक के बाद NAMUR इंटरफेस के साथ एक्ट्यूएटर पर माउंटिंग या थ्रेडेड कनेक्शन के माध्यम से डायरेक्ट पाइप माउंटिंग शामिल हैं।
• मुख्य लाभ और अनुप्रयोग: निकास पोर्ट पाइप करने योग्य है, और NAMUR पोर्ट एक ही तरफ स्थित हैं, जो धूल और पानी के प्रवेश के खिलाफ सुरक्षा को बढ़ाता है। वाल्व रिमोट पावर सप्लाई वातावरण के लिए आदर्श कम बिजली डिजाइन के साथ वाटरप्रूफ और विस्फोट-प्रूफ सुविधाओं को जोड़ता है। यह रासायनिक इंजीनियरिंग और शोधन संचालन जैसे उच्च प्रवाह दरों की आवश्यकता वाले मांग वाले औद्योगिक परिदृश्यों में सामान्य उपयोग पाता है।

531 सीरीज सुरक्षा और निर्भरता पर केंद्रित है, जो विस्फोट-प्रूफ और गैर-विस्फोट-प्रूफ दोनों वेरिएंट प्रदान करती है। इसकी प्राथमिक भूमिका रासायनिक और हाइब्रिड उद्योगों में एक्ट्यूएटर पायलट नियंत्रण है, जिसमें SCG531C001MS जैसे उल्लेखनीय मॉडल शामिल हैं।

• मुख्य पैरामीटर: ऑपरेटिंग दबाव -0.95 बार से +10 बार तक होता है, जिसमें परिवेश का तापमान -10℃ से +60℃ तक होता है। 6 बार पर, वाल्व 1150 L/min (ANR) की प्रवाह दर प्रदान करता है। इंटरफ़ेस आकार G1/4 है जिसमें 6mm पोर्ट व्यास और 0.95 m³/h का प्रवाह गुणांक है। सामान्य वोल्टेज 220VAC और 24VDC हैं। कॉइल बिजली की खपत में 6 VA की इनरश पावर और 3.5 VA की होल्डिंग पावर शामिल है।
• संरचना और सामग्री: इसमें एक काला एनोडाइज्ड एल्यूमीनियम बॉडी, इष्टतम सीलिंग के लिए कम-घर्षण गैर-चिपकने वाले टी-सील्स और पॉलीमाइड टॉप कवर और एंड कैप हैं। आंतरिक भाग एसीटल और एल्यूमीनियम से बने हैं। विद्युत कनेक्शन DIN या धातु M12 प्रकारों में उपलब्ध हैं, NAMUR मानकों के माध्यम से स्थापना के साथ। निकास पोर्ट अशुद्धता प्रवेश को कम करने के लिए एक थ्रेडेड इंटरफ़ेस का उपयोग करता है।
• मुख्य लाभ और अनुप्रयोग: एक आंतरिक वायु परिसंचरण डिजाइन एक्ट्यूएटर और वाल्व बॉडी में नमी के प्रवेश को रोकने में मदद करता है, जिससे जंग का खतरा कम होता है। यह श्रृंखला EN60730 सुरक्षा मानकों का अनुपालन करती है और ATEX और IECEx जैसे विस्फोट-प्रूफ प्रमाणपत्र रखती है। इसकी स्वच्छता और विश्वसनीयता इसे उन उद्योगों के लिए उपयुक्त बनाती है जिनमें कड़े पर्यावरणीय स्वच्छता की मांग होती है, जैसे कि दवा और खाद्य प्रसंस्करण क्षेत्र, रासायनिक उद्योग के भीतर एक्ट्यूएटर पायलट नियंत्रण के साथ।

तकनीकी पैरामीटर:

अनुप्रयोग:

ASCO सोलनॉइड वाल्व एक अत्यधिक बहुमुखी और विश्वसनीय घटक है जिसका उपयोग विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में व्यापक रूप से किया जाता है। एक मजबूत एल्यूमीनियम बॉडी के साथ एक 2-तरफा सोलनॉइड स्पूल वाल्व के रूप में, इसे 400 बार तक के नाममात्र दबाव और -60°C से 80°C तक के तापमान रेंज में कुशलता से संचालित करने के लिए डिज़ाइन किया गया है। यह इसे मांग वाले वातावरण में तरल पदार्थों और गैसों के प्रवाह को नियंत्रित करने के लिए आदर्श बनाता है।

ASCO सोलनॉइड वाल्व के लिए प्राथमिक अनुप्रयोग अवसरों में से एक स्वचालित द्रव नियंत्रण प्रणालियों में है जहां सटीक विनियमन महत्वपूर्ण है। रासायनिक प्रसंस्करण, जल उपचार और HVAC सिस्टम जैसे उद्योग अक्सर इस इलेक्ट्रॉन चुंबकीय वाल्व का उपयोग इसकी तेज़ प्रतिक्रिया समय और विश्वसनीय प्रदर्शन के कारण करते हैं। इसका प्लेट प्रकार कनेक्शन विधि मौजूदा प्रणालियों में आसान स्थापना और एकीकरण की अनुमति देता है, जिससे परिचालन दक्षता में वृद्धि होती है।

विनिर्माण संयंत्रों में, ASCO सोलनॉइड स्पूल वाल्व का उपयोग अक्सर वायवीय और हाइड्रोलिक सर्किट के प्रबंधन के लिए किया जाता है, जो मशीनरी और सुरक्षा तंत्र के सुचारू संचालन को सुनिश्चित करता है। इसका CE प्रमाणन अंतरराष्ट्रीय सुरक्षा और गुणवत्ता मानकों के अनुपालन की गारंटी देता है, जिससे यह इंजीनियरों और सिस्टम डिजाइनरों के लिए एक विश्वसनीय विकल्प बन जाता है। इसके अतिरिक्त, वाल्व की विभिन्न पैकेजिंग आवश्यकताओं के अनुकूलन क्षमता, जिसमें कार्टन पैकेजिंग या क्लाइंट की मांग के अनुसार अनुकूलित समाधान शामिल हैं, निर्बाध आपूर्ति श्रृंखला प्रबंधन की सुविधा प्रदान करते हैं।

ASCO सोलनॉइड वाल्व ऑटोमोटिव और एयरोस्पेस क्षेत्रों में भी लोकप्रिय है जहां सटीकता और स्थायित्व सर्वोपरि हैं। अत्यधिक तापमान और उच्च दबाव में मज़बूती से कार्य करने की इसकी क्षमता इसे ईंधन प्रणालियों, शीतलन सर्किट और अन्य महत्वपूर्ण द्रव मार्गों को नियंत्रित करने के लिए उपयुक्त बनाती है। इसके अलावा, प्रति माह 5000 टुकड़ों की आपूर्ति क्षमता और केवल एक इकाई की न्यूनतम ऑर्डर मात्रा के साथ, ग्राहक बड़े पैमाने पर परियोजनाओं और छोटे रखरखाव आवश्यकताओं दोनों के लिए आसानी से इस वाल्व को प्राप्त कर सकते हैं।

ग्राहक T/T, वेस्टर्न यूनियन और पेपैल सहित लचीले भुगतान शर्तों से लाभान्वित होते हैं, और भुगतान की पुष्टि के बाद 1-7 कार्य दिवसों के भीतर त्वरित डिलीवरी की उम्मीद कर सकते हैं। मूल्य निर्धारण पर बातचीत की जा सकती है, जिससे गुणवत्ता से समझौता किए बिना बजटीय बाधाओं को पूरा करने वाले अनुरूप समाधानों की अनुमति मिलती है। कुल मिलाकर, ASCO सोलनॉइड वाल्व सटीक द्रव नियंत्रण की आवश्यकता वाले अनुप्रयोग परिदृश्यों की एक विस्तृत श्रृंखला के लिए एक विश्वसनीय, कुशल और अनुकूलनीय समाधान का प्रतिनिधित्व करता है।

पैकिंग और शिपिंग:

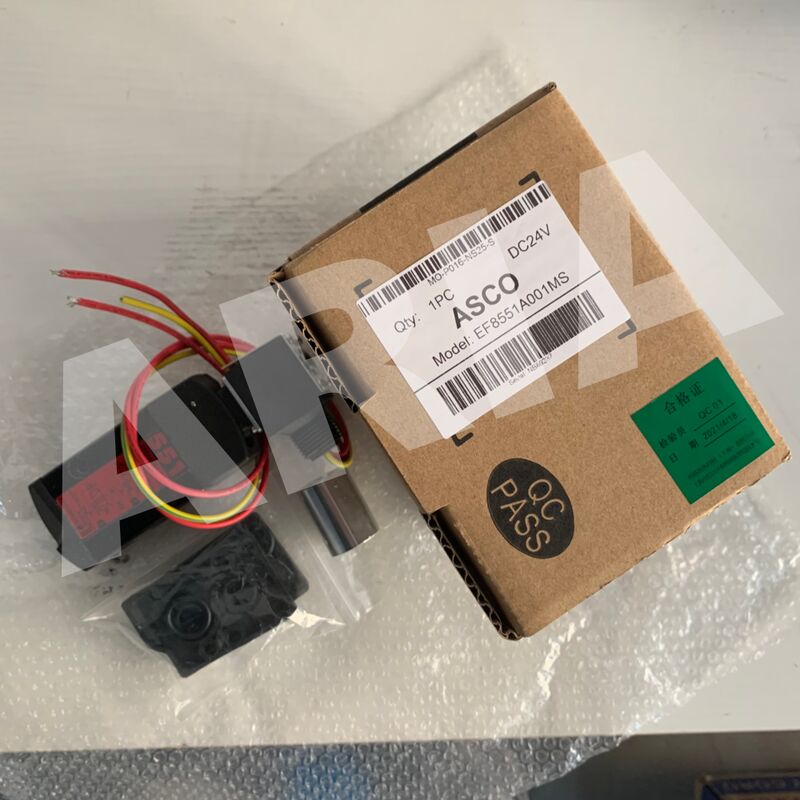

प्रत्येक ASCO सोलनॉइड वाल्व को पारगमन के दौरान सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। वाल्व को पहले नमी और धूल संदूषण को रोकने के लिए एक सुरक्षात्मक प्लास्टिक बैग में रखा जाता है। फिर इसे आंदोलन और संभावित क्षति को कम करने के लिए एक मजबूत कार्डबोर्ड बॉक्स के अंदर एक कस्टम-फिटेड फोम इंसर्ट के अंदर सुरक्षित रूप से रखा जाता है।

पैकेजिंग में स्थापना निर्देश, वारंटी जानकारी और एक उत्पाद प्रमाणन कार्ड जैसे सभी आवश्यक दस्तावेज शामिल हैं। थोक शिपमेंट के लिए, वाल्व को व्यक्तिगत बक्सों के बीच पर्याप्त कुशनिंग के साथ बड़े कार्टन में पैक किया जाता है ताकि अतिरिक्त सुरक्षा प्रदान की जा सके।

शिपिंग को ग्राहक की आवश्यकताओं को पूरा करने के लिए त्वरित या मानक डिलीवरी के विकल्पों के साथ विश्वसनीय वाहकों के माध्यम से संभाला जाता है। प्रत्येक शिपमेंट को ASCO सोलनॉइड वाल्व को ग्राहक के स्थान पर सुरक्षित और समय पर डिलीवरी सुनिश्चित करने के लिए हैंडलिंग निर्देशों और ट्रैकिंग जानकारी के साथ लेबल किया जाता है।
