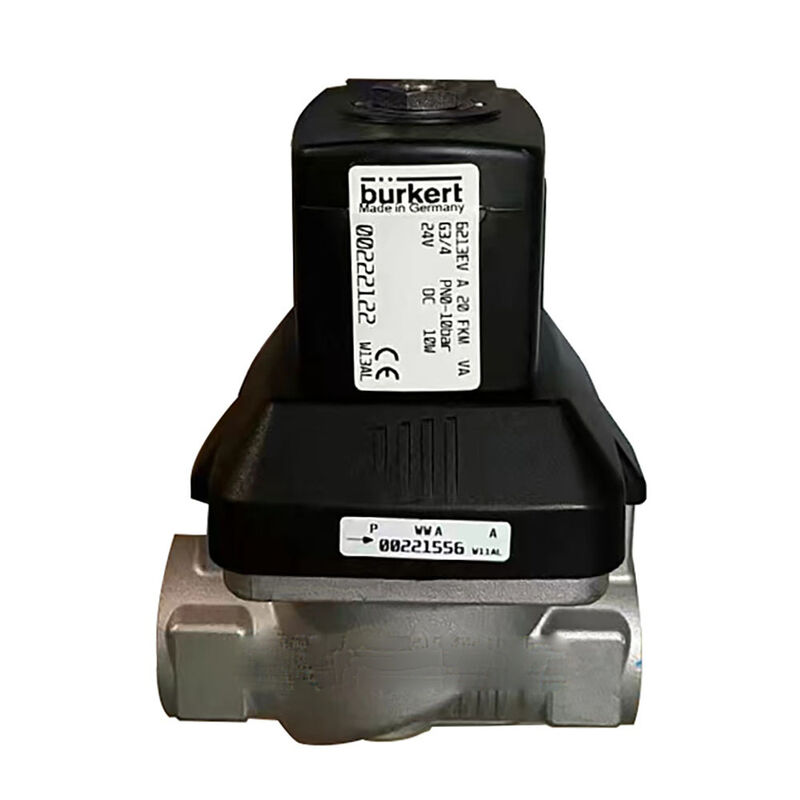

बुर्कर्ट सोलेनोइड वाल्व 00222122 6213EV A 20 FKM VA G3/4 PN0-10bar

उत्पाद विवरण:

ब्रांड नाम:	BURKERT
प्रमाणन:	CE
मॉडल संख्या:	00222122

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	1
मूल्य:	बातचीत योग्य
Packaging Details:	Carton /As The Clients Require
Delivery Time:	1-7Work Days After Payment
Payment Terms:	T/T, Western Union,Paypal
Supply Ability:	5000 Pieces/1Month

संपर्क करें

विस्तृत उत्पाद विवरण

ऑपरेटिंग वोल्टेज:	24 वी/डीसी, 24 वी/यूसी, 24 वी/50 ... 60 हर्ट्ज, 230 वी/यूसी, 230 वी/50 ... 60 हर्ट्ज	मध्यम तापमान:	-10 डिग्री सेल्सियस...+80 डिग्री सेल्सियस
शरीर:	पीतल	मुहर:	एनबीआर
छिद्र:	डीएन 10…डीएन 50	प्रकार:	6213ईवी
प्रमुखता देना:	पीतल बर्कर्ट सोलेनोइड वाल्व , मध्यम तापमान बर्कर्ट वाल्व , बर्कर्ट वाल्व माइनस 10 डिग्री

Bürkert 00222122 (6213EV Series) उत्पाद विवरण और तकनीकी विनिर्देश

Bürkert 00222122 (6213EV Series) एक 2/2-तरफ़ा सर्वो-सहायक सामान्य रूप से बंद (NC, सर्किट फ़ंक्शन A) डायाफ्राम सोलनॉइड वाल्व, जिसे तटस्थ तरल पदार्थों, गैसों और वैक्यूम अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें एक कॉम्पैक्ट संरचना, उच्च प्रवाह दर और कम शोर है, जो इसे औद्योगिक द्रव नियंत्रण और जल उपचार परिदृश्यों के लिए आदर्श बनाता है।

मुख्य तकनीकी विनिर्देश तालिका

पैरामीटर श्रेणी	विवरण
मूल प्रकार	2/2-तरफ़ा सर्वो-सहायक सामान्य रूप से बंद (NC) डायाफ्राम सोलनॉइड वाल्व, जो S.EV उत्पाद लाइन से संबंधित है
वाल्व बॉडी सामग्री	स्टेनलेस स्टील 1.4408 (316)
नाममात्र व्यास/कनेक्शन	DN20 (3/4 इंच), G3/4 महिला थ्रेड
सीलिंग सामग्री	EPDM (उत्कृष्ट तापमान प्रतिरोध और संगतता के साथ तटस्थ मीडिया के लिए उपयुक्त)
दबाव रेंज/माध्यम तापमान	0–10 बार; EPDM सील -10°C से +120°C तक लागू होती है
परिवेश तापमान/सुरक्षा वर्ग	अधिकतम +55°C; IP65 (स्टेनलेस स्टील हाउसिंग के साथ जोड़े जाने पर NEMA 4X अनुरूप)
विद्युत विनिर्देश	24V DC, DIN EN 175301‑803 फॉर्म A प्लग, 100% निरंतर संचालन
प्रवाह गुणांक	Kv≈8.3 m³/h, उत्कृष्ट प्रवाह प्रदर्शन
विशेष सुविधाएँ	स्प्रिंग-युग्मित डायाफ्राम शून्य अंतर दबाव पर आंशिक उद्घाटन को सक्षम बनाता है; HP00 मॉडल गैस/वैक्यूम अनुप्रयोगों के लिए शून्य-अंतर उद्घाटन का समर्थन करता है; वैकल्पिक किक-एंड-ड्रॉप (KD) दोहरी-कॉइल ऊर्जा-बचत तकनीक

विस्तृत उत्पाद विवरण

1. कार्य सिद्धांत

यह एक स्प्रिंग-युग्मित डायाफ्राम + प्लंजर पायलट नियंत्रण के साथ अर्ध-प्रत्यक्ष अभिनय संरचनाको अपनाता है, जहाँ डायाफ्राम एक सील और एक एक्चुएटर दोनों के रूप में कार्य करता है:

उद्घाटन: स्प्रिंग सहायता शून्य अंतर दबाव पर आंशिक उद्घाटन को सक्षम करती है; मानक तरल संस्करण का पूर्ण उद्घाटन न्यूनतम अंतर दबाव की आवश्यकता होती है। विशेष HP00 मॉडल गैस और वैक्यूम अनुप्रयोगों के लिए उपयुक्त, शून्य-अंतर उद्घाटन प्राप्त कर सकता है।
बंद होना: डैम्प्ड डिज़ाइन शांत, वाटर-हैमर-मुक्त क्लोजर सुनिश्चित करता है; कंपन-प्रतिरोधी थ्रेडेड कॉइल सिस्टम दीर्घकालिक परिचालन विश्वसनीयता को बढ़ाता है।
ऊर्जा की बचत: वैकल्पिक KD दोहरी-कॉइल तकनीक प्रारंभिक सक्रियण के बाद स्थिर-अवस्था बिजली की खपत को कम करती है, जो तेज़ प्रतिक्रिया और कम ऊर्जा खपत को संतुलित करती है।

2. मुख्य लाभ

शून्य-अंतर दबाव संगतता: स्प्रिंग-युग्मित डायाफ्राम डिज़ाइन शून्य अंतर दबाव पर आंशिक उद्घाटन का समर्थन करता है; HP00 मॉडल गैस और वैक्यूम कार्य स्थितियों की शून्य-अंतर आवश्यकताओं को और पूरा करता है।
शांत और स्थिर संचालन: डैम्प्ड क्लोजिंग और कंपन-प्रतिरोधी कॉइल शोर और घटक पहनने को कम करते हैं, जिससे सेवा जीवन बढ़ता है।
उत्कृष्ट सामग्री संगतता: स्टेनलेस स्टील वाल्व बॉडी EPDM सील के साथ मिलकर मजबूत संक्षारण प्रतिरोध प्रदान करती है, जो विभिन्न औद्योगिक मीडिया के लिए उपयुक्त है।
लचीला अनुकूलन: वैकल्पिक KD ऊर्जा-बचत कॉइल और कई सीलिंग सामग्री (NBR/FKM/EPDM) विभिन्न कार्य स्थितियों के अनुकूल होने के लिए उपलब्ध हैं।

3. विशिष्ट अनुप्रयोग

जल उपचार, औद्योगिक परिसंचारी जल और शीतलन प्रणाली।
संपीड़ित हवा, तटस्थ गैस और वैक्यूम सिस्टम (HP00 मॉडल के साथ अनुकूलित)।
खाद्य, पेय और फार्मास्युटिकल उपकरण (स्टेनलेस स्टील + EPDM/FKM सील स्वच्छता आवश्यकताओं को पूरा करता है)।
कॉम्पैक्ट इंस्टॉलेशन और उच्च प्रवाह दर की आवश्यकता वाले सामान्य औद्योगिक द्रव ऑन-ऑफ नियंत्रण।

4. चयन और संचालन नोट्स

मीडिया संगतता: मीडिया गुणों के अनुसार सीलिंग सामग्री का चयन करें (तेल आधारित मीडिया के लिए NBR, रासायनिक प्रतिरोधी मीडिया के लिए FKM)।
कार्य स्थिति मिलान: गैस/वैक्यूम अनुप्रयोगों के लिए HP00 मॉडल निर्दिष्ट करें; ऊर्जा की खपत को कम करने के लिए दीर्घकालिक निरंतर संचालन के लिए KD दोहरी-कॉइल चुनें।
स्थापना और रखरखाव: पायलट वाल्व तंत्र को नुकसान से बचाने के लिए एक स्ट्रेनर को अपस्ट्रीम स्थापित करें; वाल्व बॉडी पर पाइप तनाव से बचें और पाइपलाइन को स्वतंत्र रूप से सपोर्ट करें।
