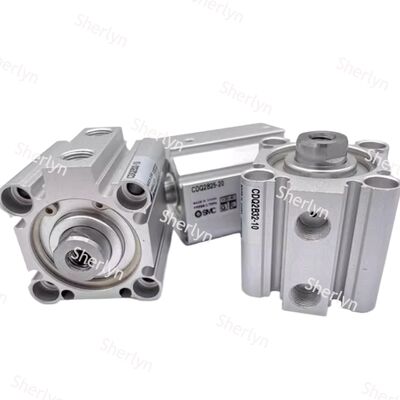

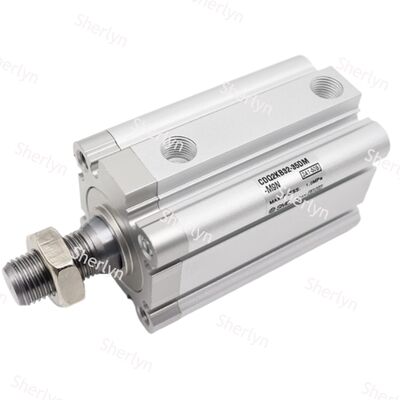

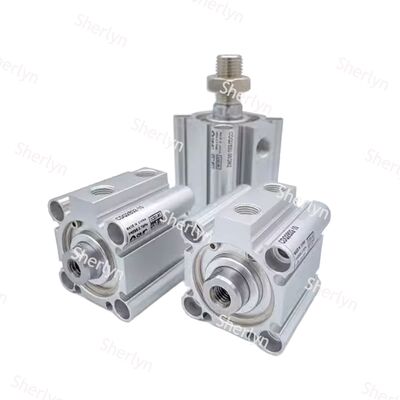

एसएमसी सिलेंडर सीडीक्यू2 सीरीज सीडीक्यू2बी12-5डी डबल एक्टिंग, सिंगल रॉड

यह उत्पाद एक पतला प्रोफाइल समेटे हुए है, जो इसे उन अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है जहां स्थान सीमित है। समान बोर आकार के लिए, इसके समग्र आयाम - विशेष रूप से चौड़ाई और ऊंचाई - कई पारंपरिक सिलेंडरों की तुलना में काफी छोटे हैं। यह कॉम्पैक्ट फॉर्म फैक्टर तंग जगहों के भीतर एकीकरण लचीलेपन को बढ़ाता है।

हल्के निर्माण को मुख्य घटकों के लिए एल्यूमीनियम मिश्र धातु के उपयोग के माध्यम से प्राप्त किया जाता है। यह न केवल सिलेंडर के समग्र वजन को कम करता है बल्कि उपकरण के हल्के होने की सामान्य प्रवृत्ति में भी योगदान देता है, जिससे हैंडलिंग और स्थापना में आसानी होती है।

सिलेंडर बॉडी में विशेष रूप से डिज़ाइन किए गए माउंटिंग खांचे शामिल हैं: छोटे बोर आकारों के लिए प्रत्येक तरफ दो और बड़े बोर आकारों के लिए प्रत्येक तरफ चार। ये खांचे कॉम्पैक्ट चुंबकीय स्विच, जैसे कि D-M9 श्रृंखला से, के सहज एम्बेडिंग की अनुमति देते हैं। एक बार स्थापित होने के बाद, ये स्विच सिलेंडर की सतह के साथ फ्लश बैठते हैं, जिससे जगह बचती है और टकराव से होने वाले नुकसान का जोखिम कम होता है।

मानक थ्रू-होल माउंटिंग (बेसिक टाइप) के अलावा, यह सिलेंडर फुट माउंट और फ्लैंज जैसे विभिन्न वैकल्पिक एक्सेसरीज़ का समर्थन करता है। यह बहुमुखी प्रतिभा इसे विभिन्न अनुप्रयोगों में विभिन्न स्थापना आवश्यकताओं को पूरा करने में सक्षम बनाती है।

सिलेंडर 0.07 एमपीए से 1.0 एमपीए की दबाव सीमा के भीतर विश्वसनीय रूप से संचालित होता है और -10°C से +70°C तक के तापमान में प्रभावी ढंग से कार्य कर सकता है। ये ऑपरेटिंग स्थितियां विभिन्न प्रकार के वातावरण में लगातार प्रदर्शन सुनिश्चित करती हैं।

फैक्टरी प्री-लुब्रिकेशन मानक वायु स्थितियों के तहत नियमित संचालन के दौरान अतिरिक्त स्नेहन की आवश्यकता को समाप्त करता है। यह सुविधा रखरखाव प्रयासों और डाउनटाइम को कम करती है, जिससे सिलेंडर उपयोग करने में अत्यधिक सुविधाजनक हो जाता है।

विशिष्ट मॉडल के आधार पर, कुशनिंग विकल्पों की एक श्रृंखला उपलब्ध है। इनमें रबर कुशनिंग और एडजस्टेबल एयर कुशनिंग शामिल हैं, जो विभिन्न भार और गति के अनुरूप सुचारू रूप से रुकने में मदद करते हैं, जिससे सुरक्षा और प्रदर्शन दोनों में वृद्धि होती है।

CDQ2B श्रृंखला अपने कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन के लिए प्रसिद्ध है, जो इसे स्वचालन वातावरण में एक आदर्श विकल्प बनाता है जहां स्थान सीमित है। इसका डिज़ाइन स्थायित्व से समझौता किए बिना कुशल संचालन सुनिश्चित करता है, यही कारण है कि इसने विभिन्न उद्योगों में व्यापक उपयोग पाया है।

इलेक्ट्रॉनिक्स और सेमीकंडक्टर विनिर्माण: CDQ2B एक्ट्यूएटर सर्किट बोर्ड फैब्रिकेशन, चिप पैकेजिंग और उच्च-सटीक निरीक्षण मशीनरी जैसी प्रक्रियाओं में भाग हस्तांतरण, क्लैंपिंग और सटीक स्थिति जैसे महत्वपूर्ण कार्य करते हैं।

छोटे स्वचालन उपकरण: इन एक्ट्यूएटरों को असेंबली मशीनों, पैकेजिंग उपकरण और सामग्री हैंडलिंग मैनिपुलेटर में ड्राइविंग घटकों के रूप में व्यापक रूप से लागू किया जाता है, जिससे सुचारू और सटीक गति सक्षम होती है।

चिकित्सा उपकरण और उपकरण: उनके स्वच्छ संचालन और कॉम्पैक्ट डिज़ाइन के कारण, CDQ2B एक्ट्यूएटर चिकित्सा अनुप्रयोगों के लिए उपयुक्त हैं जिनमें प्रयोगशाला स्वचालन उपकरण और विश्लेषणात्मक उपकरण शामिल हैं जहां स्थान और संदूषण नियंत्रण महत्वपूर्ण हैं।

CDQ2B श्रृंखला एक्ट्यूएटर चुनते समय, कई प्रमुख मापदंडों को ध्यान में रखा जाना चाहिए। बोर का आकार, जो सीधे आउटपुट बल को प्रभावित करता है, एक प्रमुख कारक है - जिसमें Φ12, Φ16 और Φ20 सहित सामान्य आकार शामिल हैं। इसके अतिरिक्त, स्ट्रोक की लंबाई यह निर्धारित करती है कि एक्ट्यूएटर कितनी दूर तक यात्रा कर सकता है, जो विशिष्ट कार्यों के लिए इसकी उपयुक्तता को प्रभावित करता है।

एक्शन तंत्र का प्रकार एक और महत्वपूर्ण विचार है। एप्लिकेशन के आधार पर, कोई भी डबल-एक्टिंग एक्ट्यूएटर का विकल्प चुन सकता है, जो दोनों दिशाओं में वायवीय रूप से संचालित होता है, या एक सिंगल-एक्टिंग संस्करण जो पिस्टन को वापस करने के लिए एक स्प्रिंग का उपयोग करता है।

इसके अतिरिक्त, यह आकलन करना आवश्यक है कि क्या विभिन्न भार और गति को सुचारू रूप से समायोजित करने के लिए समायोज्य कुशनिंग आवश्यक है। उन वातावरणों में जहां साइड लोड का सामना करना पड़ता है, CDQ2B/W श्रृंखला जैसे एक निर्देशित एक्ट्यूएटर वेरिएंट का चयन, स्थायित्व को बढ़ा सकता है और सेवा जीवन का विस्तार कर सकता है।
