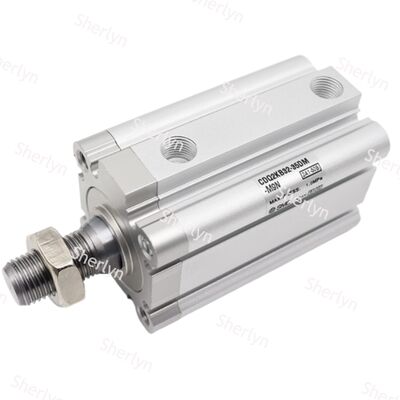

CDQ2B12-30D SMC डबल एक्टिंग CDQ2 सीरीज सिलेंडर

यह सिलेंडर एक पतली-प्रोफाइल संरचना के साथ डिज़ाइन किया गया है जो आकार के मामले में एक महत्वपूर्ण लाभ प्रदान करता है। उसी बोर आकार के कई पारंपरिक सिलेंडरों की तुलना में, इसके समग्र आयाम—विशेष रूप से चौड़ाई और ऊंचाई—काफी छोटे हैं। यह कॉम्पैक्टनेस विभिन्न अनुप्रयोगों में स्थान के अधिक कुशल उपयोग की अनुमति देता है।

सिलेंडर के प्राथमिक घटक एल्यूमीनियम मिश्र धातु से निर्मित होते हैं, जो समग्र वजन को बहुत कम कर देता है। यह हल्का गुण न केवल आसान हैंडलिंग और स्थापना की सुविधा प्रदान करता है बल्कि उपकरण को हल्का करने के लक्ष्य में भी सकारात्मक योगदान देता है।

सिलेंडर बॉडी में समर्पित माउंटिंग खांचे हैं—छोटे बोर आकारों के लिए प्रत्येक तरफ दो और बड़े बोर के लिए चार तरफ। ये खांचे विशेष रूप से कॉम्पैक्ट चुंबकीय स्विच जैसे D-M9 श्रृंखला को समायोजित करने के लिए डिज़ाइन किए गए हैं। एक बार स्थापित होने के बाद, स्विच सिलेंडर बॉडी के साथ फ्लश बैठते हैं, जिससे मूल्यवान स्थान बचता है और आकस्मिक टकराव का जोखिम कम होता है।

इसके अतिरिक्त, सिलेंडर एक बुनियादी थ्रू-होल माउंटिंग विकल्प का समर्थन करता है और फुट माउंट और फ्लैंज माउंट सहित वैकल्पिक एक्सेसरीज़ की एक विस्तृत श्रृंखला प्रदान करता है। यह बहुमुखी प्रतिभा सुनिश्चित करती है कि सिलेंडर को विभिन्न प्रकार की स्थापना आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।

सिलेंडर 0.07 MPa से 1.0 MPa की मानक दबाव सीमा के भीतर विश्वसनीय रूप से संचालित होता है और -10 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक तापमान सीमा में प्रभावी ढंग से प्रदर्शन करता है। यह व्यापक ऑपरेटिंग विंडो इसे विविध औद्योगिक वातावरणों के लिए उपयुक्त बनाती है।

फैक्ट्री प्री-लुब्रिकेशन के लिए रखरखाव को सरल बनाया गया है, जो सामान्य वायु स्थितियों के तहत अतिरिक्त स्नेहन की आवश्यकता के बिना विस्तारित अवधि तक संचालन की अनुमति देता है। यह सुविधा रखरखाव के प्रयासों और डाउनटाइम को कम करने में मदद करती है।

विभिन्न परिचालन आवश्यकताओं को समायोजित करने के लिए, सिलेंडर विभिन्न कुशनिंग विकल्पों के साथ उपलब्ध है। मॉडल के आधार पर, उपयोगकर्ता रबर कुशनिंग से लेकर एडजस्टेबल एयर कुशनिंग तक का चयन कर सकते हैं, जो अलग-अलग भार और गति के तहत सुचारू और नियंत्रित स्टॉपिंग प्रदर्शन प्रदान करता है।

CDQ2B श्रृंखला अपने कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन के लिए जानी जाती है, जो इसे स्वचालन उद्योगों में एक लोकप्रिय विकल्प बनाती है जहां स्थान सीमित है। इसका डिज़ाइन इसे कार्यक्षमता से समझौता किए बिना सख्त स्थानिक आवश्यकताओं वाले वातावरण में आसानी से फिट होने की अनुमति देता है।

यह श्रृंखला इलेक्ट्रॉनिक्स और सेमीकंडक्टर विनिर्माण क्षेत्र में व्यापक अनुप्रयोग पाती है। इसका उपयोग आमतौर पर सर्किट बोर्ड प्रोसेसिंग, चिप पैकेजिंग और उच्च सटीकता के साथ निरीक्षण के दौरान भाग हस्तांतरण, क्लैंपिंग और सटीक स्थिति के लिए किया जाता है।

इसके अतिरिक्त, CDQ2B श्रृंखला छोटे स्वचालन उपकरणों में एक्ट्यूएटर के रूप में कार्य करती है। उदाहरणों में असेंबली मशीनें, पैकेजिंग सिस्टम और हैंडलिंग मैनिपुलेटर शामिल हैं, जहां विश्वसनीय और कॉम्पैक्ट मोशन कंट्रोल आवश्यक है।

चिकित्सा क्षेत्र में, इन घटकों का उपयोग उन उपकरणों और उपकरणों में किया जाता है जो स्वच्छ और कॉम्पैक्ट ड्राइव की मांग करते हैं। वे प्रयोगशाला स्वचालन उपकरण और विभिन्न प्रकार के विश्लेषकों के लिए आदर्श हैं, जो कुशल और स्वच्छ संचालन में योगदान करते हैं।

CDQ2B श्रृंखला एक्ट्यूएटर का चयन करते समय, विचार करने योग्य प्रमुख पैरामीटर बोर आकार और स्ट्रोक लंबाई हैं। बोर आकार, जैसे Φ12, Φ16, या Φ20, आउटपुट बल को प्रभावित करता है, जबकि स्ट्रोक एक्ट्यूएटर की यात्रा दूरी को परिभाषित करता है।

यह तय करना महत्वपूर्ण है कि किस प्रकार की क्रिया की आवश्यकता है। आवेदन की आवश्यकताओं के आधार पर, आप डबल-एक्टिंग एक्ट्यूएटर के बीच चयन कर सकते हैं, जो दोनों दिशाओं में वायवीय रूप से संचालित होते हैं, या सिंगल-एक्टिंग एक्ट्यूएटर, जिसमें स्प्रिंग रिटर्न तंत्र होता है।

इसके अलावा, किसी भी विशेष विकल्प को ध्यान में रखें। उदाहरण के लिए, यदि विशिष्ट भार और गति की स्थिति को समायोजित करने के लिए एडजस्टेबल कुशनिंग आवश्यक है, तो इसे निर्दिष्ट किया जाना चाहिए। उन मामलों में जहां साइड लोड की उम्मीद है, CDQ2B/W श्रृंखला की तरह एक गाइडेड संस्करण का चयन करने से स्थायित्व बढ़ सकता है और सेवा जीवन बढ़ सकता है।
