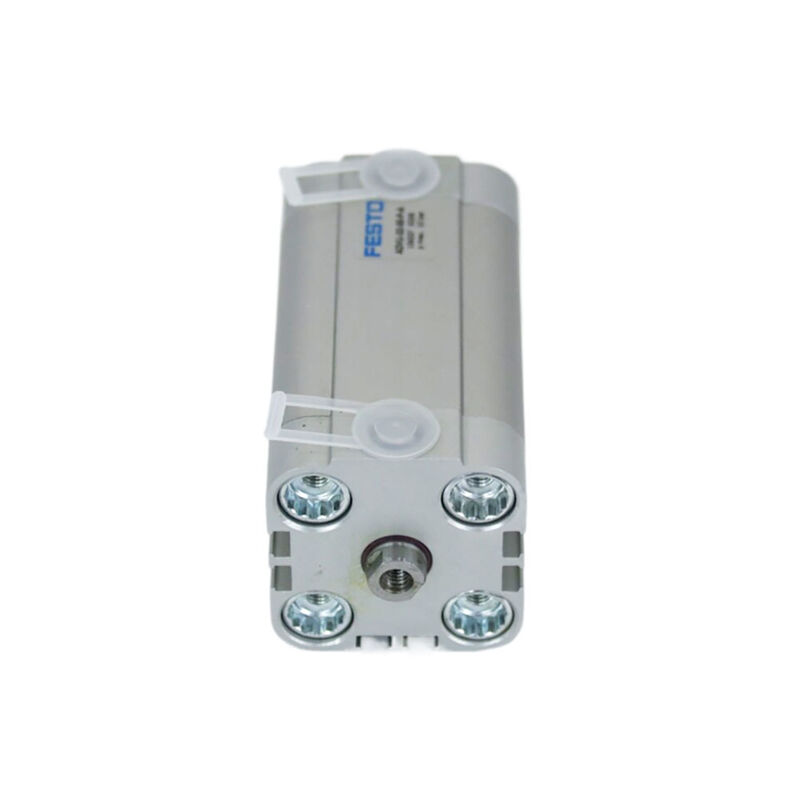

ADVU-40-5-A-P-A FESTO ADVU-40-5-10-15-20-25-30-40-50-A-P-A कॉम्पैक्ट सिलेंडर

उत्पाद का वर्णन:

एफईएसटीओ की एडीवीयू श्रृंखला के कॉम्पैक्ट सिलेंडर, अंतरिक्ष दक्षता और बहुक्रियाशीलता पर ध्यान केंद्रित करते हुए डिजाइन किए गए वायवीय एक्ट्यूएटर हैं। उनका व्यापक रूप से स्वचालित प्रणालियों में उपयोग किया जाता है,विनिर्माण उपकरण, और विभिन्न अन्य औद्योगिक अनुप्रयोग।

• ऑपरेशन मोडःदोहरी क्रिया
• परिचालन माध्यम:संपीड़ित हवा ISO 8573-1:2010 मानक [7:4४]
• परिचालन दबावःआम तौर पर 0.08 एमपीए से 1 एमपीए (0.8 बार से 10 बार) तक होता है
• ऑपरेटिंग तापमानः-20°C से 80°C तक
• संक्षारण प्रतिरोध वर्गःवर्ग 2, मध्यम संक्षारण तनाव वाले वातावरण के लिए उपयुक्त
• पिस्टन व्यासः12 मिमी, 16 मिमी, 20 मिमी, 25 मिमी, 32 मिमी, 40 मिमी, 50 मिमी, 63 मिमी, 80 मिमी, 100 मिमी और 125 मिमी सहित एक व्यापक रेंज में उपलब्ध है
• स्ट्रोक लंबाईःमानक स्ट्रोक 5 मिमी से 80 मिमी तक भिन्न होते हैं, जबकि वैकल्पिक स्ट्रोक पिस्टन व्यास के आधार पर 1 मिमी से 400 मिमी तक फैला होता है
• पिस्टन रॉड सामग्रीःउच्च मिश्र धातु स्टेनलेस स्टील से निर्मित
• सिलेंडर बैरल और अंत ढक्कन सामग्रीःफोल्ड एल्यूमीनियम मिश्र धातु से बना
• गतिशील सील सामग्रीःनाइट्राइल रबर (एनबीआर) और थर्मोप्लास्टिक पॉलीयूरेथेन (टीपीई-यू, पीयू)

एडीवीयू श्रृंखला के डिजाइन में एक पतली प्रोफ़ाइल को चिकनी सतहों के साथ जोड़कर जोर दिया गया है और स्थिति संवेदन का समर्थन करने के लिए तीन पक्षों पर खांचे हैं।दोनों सामने और पीछे अंत ढक्कन सीधी सिलेंडर बैरल के लिए मजबूती से तय कर रहे हैं, जिसमें हेक्सागोन सॉकेट हेड स्क्रू का उपयोग करके स्थापना की जाती है।

विशिष्ट आवश्यकताओं को पूरा करने के लिए एडीवीयू श्रृंखला के लिए कई व्युत्पन्न प्रकार उपलब्ध हैं। उदाहरण के लिए, एस 1 संस्करण में एक विस्तारित पिस्टन रॉड असर शामिल है, एस 2 में एक डबल-एंड पिस्टन रॉड है,S6 उच्च तापमान प्रतिरोधी सील से सुसज्जित है जो 120°C तक का सामना करने में सक्षम है, और S20 में दो-अंत वाले खोखले पिस्टन रॉड के अलावा अन्य हैं।

इन सिलेंडरों को लगाने के लिए विभिन्न तरीकों का प्रयोग किया जाता है।स्थापना हेक्सागोन सॉकेट सिर शिकंजा का उपयोग कर या एक व्यापक रेंज माउंटिंग सामान के साथ तीन पक्षों पर ग्रूव का लाभ उठाकर किया जा सकता है, जिससे विभिन्न सेटअप आवश्यकताओं को समायोजित किया जा सके।

स्थिति का पता लगाने के लिए ADVU श्रृंखला निकटता सेंसर के साथ संगत है जो सीधे प्रोफाइल ग्रूव में एम्बेडेड किया जा सकता है। ये सेंसर सतह के साथ फ्लश बैठते हैं,मूल माउंटिंग स्थिति को समायोजित करने की आवश्यकता के बिना प्रतिस्थापन सरल बनाने.

प्रदर्शन के मामले में, एडीवीयू कॉम्पैक्ट सिलेंडर अपने आप को तुलनात्मक मानक सिलेंडरों से अलग करते हैं जो आईएसओ 15552 को पूरा करते हैं क्योंकि आवश्यक स्थान को आधा कर दिया जाता है।इनकी कॉम्पैक्ट बनावट स्थापना क्षेत्र को बचाती है जबकि एक मजबूत निर्माण गुणवत्ता और संक्षारण के प्रति उत्कृष्ट प्रतिरोध को बनाए रखती हैइसके अतिरिक्त, सिलेंडर उच्च श्रेणी की सामग्रियों के उपयोग द्वारा समर्थित स्थिर और विश्वसनीय परिचालन प्रदर्शन प्रदान करते हैं।

तकनीकी मापदंडः

अनुप्रयोग:

फेस्टो एडीवीयू पिस्टन वायवीय सिलेंडर विभिन्न औद्योगिक स्वचालन अनुप्रयोगों में व्यापक रूप से उपयोग किया जाने वाला एक आवश्यक घटक है।यह वायवीय सिलेंडर स्थायित्व और हल्के प्रदर्शन की गारंटी देता है, यह विश्वसनीय और कुशल रैखिक गति की आवश्यकता वाले वातावरण के लिए आदर्श बनाता है। CE द्वारा प्रमाणित ADVU मॉडल अंतरराष्ट्रीय सुरक्षा और गुणवत्ता मानकों के अनुपालन को सुनिश्चित करता है,उपयोगकर्ताओं को अपनी परिचालन उत्कृष्टता में विश्वास प्रदान करना.

इस दोहरी क्रिया वाले वायवीय सिलेंडर में पिस्टन का व्यास 12 मिमी और पिस्टन रॉड थ्रेड का आकार M3 है, जिसे सटीक और सुसंगत गति नियंत्रण के लिए डिज़ाइन किया गया है।इसका अंडाकार पिस्टन डिजाइन मोड़ और मार्गदर्शन के खिलाफ बेहतर सुरक्षा प्रदान करता है, मांग की परिस्थितियों में भी सुचारू और सटीक संचालन सुनिश्चित करता है। बहुमुखी माउंटिंग स्थिति किसी भी अभिविन्यास में स्थापना की अनुमति देती है,इसे मशीनों और उपकरणों की एक विस्तृत श्रृंखला के सेटअप के लिए अनुकूल बनाने.

फेस्टो एडीवीयू वायवीय सिलेंडर के लिए विशिष्ट अनुप्रयोग अवसरों में स्वचालन उत्पादन लाइनें, पैकेजिंग मशीनें, सामग्री हैंडलिंग सिस्टम और रोबोटिक्स शामिल हैं।इसका एल्यूमीनियम शरीर निर्माण जंग और पहनने के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, जो कि कठोर औद्योगिक वातावरण जैसे ऑटोमोबाइल असेंबली प्लांट, खाद्य प्रसंस्करण इकाइयों और फार्मास्युटिकल विनिर्माण में महत्वपूर्ण है।हवा से चलने वाले सिलेंडर को अक्सर प्रेस में इस्तेमाल किया जाता है, क्लैंप और पोजिशनिंग डिवाइस जहां लगातार और दोहराए जाने योग्य रैखिक गति महत्वपूर्ण है।

ऐसे परिदृश्यों में जहां त्वरित और विश्वसनीय संचालन की आवश्यकता होती है, जैसे कि कन्वेयर सिस्टम नियंत्रण या पिक-एंड-प्लेस ऑपरेशन,एडीवीयू सिलेंडर अपने त्वरित प्रतिक्रिया समय और प्रति माह 5000 टुकड़े तक की उच्च आपूर्ति क्षमता के कारण उत्कृष्ट हैग्राहक कम से कम 1 यूनिट का ऑर्डर कर सकते हैं, जिसमें बातचीत के माध्यम से कीमतें उपलब्ध हैं, जिससे छोटे पैमाने पर और बड़े पैमाने पर परियोजनाओं दोनों के लिए लचीलापन की अनुमति मिलती है। पैकेजिंग अनुकूलन योग्य है,कार्टन में या ग्राहक की आवश्यकताओं के अनुसार उपलब्ध कराया जाता है, भुगतान के बाद 1-7 कार्य दिवसों के भीतर सुरक्षित वितरण सुनिश्चित करता है।

भुगतान की शर्तें अनुकूल हैं, टी/टी, वेस्टर्न यूनियन और पेपैल का समर्थन करती हैं, जिससे विश्व स्तर पर सुचारू लेनदेन की सुविधा होती है।और उद्योगों के लिए अनुकूलन योग्य समाधान जो उत्कृष्ट सुरक्षा और प्रदर्शन के साथ उच्च गुणवत्ता वाले वायवीय actuation की तलाश करते हैं.

पैकिंग और शिपिंगः

हमारे पिस्टन वायवीय सिलेंडर परिवहन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए ध्यान से पैक किया जाता है। प्रत्येक सिलेंडर विरोधी स्थैतिक फोम में लिपटे और एक मजबूत के अंदर रखा जाता है,किसी भी आंदोलन या क्षति को रोकने के लिए कस्टम फिट कार्डबोर्ड बॉक्सपैकेजिंग को कठोर हैंडलिंग और पर्यावरणीय कारकों का सामना करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि उत्पाद सही स्थिति में पहुंचे।

शिपिंग के लिए, हम समय पर और सुरक्षित वितरण प्रदान करने के लिए ट्रैकिंग विकल्पों के साथ विश्वसनीय वाहक का उपयोग करते हैं। गंतव्य के आधार पर, शिपिंग तरीकों में मानक भूमि परिवहन शामिल हो सकते हैं,त्वरित हवाई माल ढुलाईसभी शिपमेंट में सीमा शुल्क निकासी और शीघ्र प्राप्ति की सुविधा के लिए विस्तृत दस्तावेज और हैंडलिंग निर्देश शामिल हैं।
