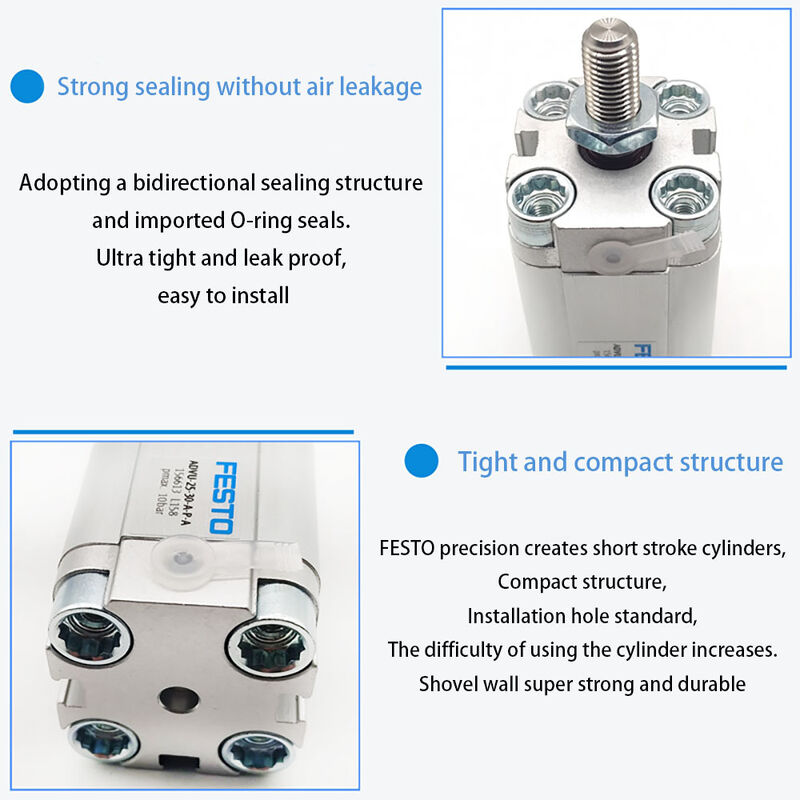

ADVU-16-5-P-A 156507 156511 156599 FESTO कॉम्पैक्ट सिलेंडर ADVU-16-40-30-25-20-15-10-5-A-P-A

उत्पाद विवरण:

FESTO के ADVU सीरीज कॉम्पैक्ट सिलेंडर वायवीय एक्ट्यूएटर हैं जिन्हें स्पेस-सेविंग प्रोफाइल और मल्टीफंक्शनल क्षमताओं के साथ डिज़ाइन किया गया है। इन सिलेंडरों का व्यापक रूप से स्वचालित सिस्टम, विनिर्माण मशीनरी और विभिन्न अन्य औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।

• ऑपरेशन मोड: डबल-एक्टिंग
• ऑपरेटिंग माध्यम: ISO 8573-1:2010 [7:4:4] के अनुरूप संपीड़ित हवा
• ऑपरेटिंग प्रेशर: आम तौर पर 0.08 MPa से 1 MPa (0.8 बार से 10 बार)
• ऑपरेटिंग तापमान: -20℃ और 80℃ के बीच की सीमा
• संक्षारण प्रतिरोध वर्ग: कक्षा 2, मध्यम संक्षारण तनाव का अनुभव करने वाले वातावरण के लिए उपयुक्त
• पिस्टन व्यास: कई आकारों में उपलब्ध है, जिसमें 12 मिमी, 16 मिमी, 20 मिमी, 25 मिमी, 32 मिमी, 40 मिमी, 50 मिमी, 63 मिमी, 80 मिमी, 100 मिमी और 125 मिमी शामिल हैं
• स्ट्रोक: मानक स्ट्रोक 5 मिमी से 80 मिमी तक होते हैं, जिसमें 1 मिमी से 400 मिमी तक वैकल्पिक स्ट्रोक उपलब्ध हैं। लागू स्ट्रोक लंबाई पिस्टन व्यास पर निर्भर करती है
• पिस्टन रॉड सामग्री: उच्च-मिश्र धातु स्टेनलेस स्टील से बना
• सिलेंडर बैरल और एंड कैप सामग्री: जाली एल्यूमीनियम मिश्र धातु का उपयोग करके निर्मित
• डायनेमिक सील सामग्री: नाइट्राइल रबर (NBR) और थर्मोप्लास्टिक पॉलीयूरेथेन (TPE-U/PU) से बना

ADVU सिलेंडर एक चिकनी संरचनात्मक डिजाइन पेश करते हैं जो तीन तरफ खांचे और चिकनी सतहों की विशेषता है जो स्थिति संवेदन की सुविधा प्रदान करते हैं। सामने और पीछे के एंड कैप को पेंचों का उपयोग करके सिलेंडर बैरल से सुरक्षित रूप से जोड़ा जाता है, और स्थापना स्थायित्व और माउंटिंग में आसानी के लिए हेक्सागन सॉकेट हेड स्क्रू के साथ की जाती है।

विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न व्युत्पन्न मॉडल उपलब्ध हैं। उदाहरण के लिए, S1 वेरिएंट में एक विस्तारित पिस्टन रॉड बेयरिंग शामिल है; S2 में डबल-एंडेड पिस्टन रॉड है; S6 उच्च तापमान प्रतिरोधी सील से लैस है जो 120℃ तक तापमान का सामना करने में सक्षम है; और S20 डबल-एंडेड खोखली पिस्टन रॉड के साथ आता है।

विभिन्न स्थापना आवश्यकताओं को समायोजित करने के लिए कई माउंटिंग विकल्प समर्थित हैं। सिलेंडर को हेक्सागन सॉकेट हेड स्क्रू का उपयोग करके या माउंटिंग घटकों की एक व्यापक श्रृंखला के साथ तीन तरफ खांचे का उपयोग करके माउंट किया जा सकता है।

स्थिति का पता लगाने के लिए, सिलेंडर निकटता सेंसर के साथ संगत हैं जिन्हें प्रोफाइल खांचे में फ्लश एम्बेड किया जा सकता है। यह डिज़ाइन मूल माउंटिंग व्यवस्था को संशोधित किए बिना आसान सेंसर प्रतिस्थापन की अनुमति देता है।

ISO 15552 का अनुपालन करने वाले मानक सिलेंडरों की तुलना में, ADVU श्रृंखला लगभग 50% तक आवश्यक स्थापना स्थान को कम करती है। यह कॉम्पैक्ट डिज़ाइन, उच्च गुणवत्ता वाली सामग्रियों के साथ संयुक्त, एक मजबूत संरचना का परिणाम है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदर्शित करता है और विभिन्न ऑपरेटिंग स्थितियों के तहत स्थिर, विश्वसनीय प्रदर्शन प्रदान करता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

FESTO ADVU पिस्टन वायवीय सिलेंडर एक उच्च-गुणवत्ता वाला एयर पिस्टन सिलेंडर है जिसे औद्योगिक स्वचालन की एक विस्तृत श्रृंखला को पूरा करने के लिए डिज़ाइन किया गया है। एक मजबूत एल्यूमीनियम बॉडी की विशेषता, यह कॉम्पैक्ट सिलेंडर स्थायित्व और हल्के प्रदर्शन को सुनिश्चित करता है, जो इसे विभिन्न अनुप्रयोगों के लिए आदर्श बनाता है जहां स्थान और वजन महत्वपूर्ण कारक हैं। अपने डबल-एक्टिंग ऑपरेशन मोड के साथ, ADVU मॉडल विस्तार और रिट्रैक्शन स्ट्रोक दोनों में विश्वसनीय और कुशल गति नियंत्रण प्रदान करता है।

यह कॉम्पैक्ट एयर पिस्टन सिलेंडर CE के साथ प्रमाणित है, जो अंतर्राष्ट्रीय सुरक्षा और गुणवत्ता मानकों के अनुपालन की गारंटी देता है। इसका ओवल पिस्टन डिज़ाइन टॉर्सियन के खिलाफ उत्कृष्ट सुरक्षा प्रदान करता है और पिस्टन आंदोलन को सटीक रूप से निर्देशित करता है, जो परिचालन स्थिरता को बढ़ाता है और उत्पाद के सेवा जीवन का विस्तार करता है। पिस्टन रॉड थ्रेड M3 है, और यह 10 मिमी की स्ट्रोक लंबाई का समर्थन करता है, जो इसे स्वचालन प्रणालियों में सटीक शॉर्ट-स्ट्रोक अनुप्रयोगों के लिए उपयुक्त बनाता है।

FESTO ADVU सिलेंडर की बहुमुखी प्रतिभा इसे किसी भी स्थिति में माउंट करने की अनुमति देती है, जो जटिल मशीनरी सेटअप के लिए लचीले स्थापना विकल्प प्रदान करती है। इसका कॉम्पैक्ट आकार और एल्यूमीनियम बॉडी इसे उन उद्योगों के लिए एक पसंदीदा विकल्प बनाती है जैसे ऑटोमोटिव विनिर्माण, पैकेजिंग, इलेक्ट्रॉनिक्स असेंबली और खाद्य प्रसंस्करण, जहां कॉम्पैक्ट और कुशल वायवीय घटक आवश्यक हैं।

प्रति माह 5000 टुकड़ों की उच्च आपूर्ति क्षमता और केवल एक की न्यूनतम ऑर्डर मात्रा के कारण, FESTO ADVU सिलेंडर छोटे पैमाने की परियोजनाओं और बड़े उत्पादन लाइनों दोनों के लिए सुलभ है। पैकेजिंग अनुकूलन योग्य है, आमतौर पर डिब्बों में या ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार भेज दी जाती है, जो सुरक्षित परिवहन और हैंडलिंग सुनिश्चित करती है। डिलीवरी त्वरित है, आमतौर पर भुगतान के बाद 1-7 कार्य दिवसों के भीतर, जिसमें T/T, वेस्टर्न यूनियन और पेपाल सहित लचीले भुगतान तरीके शामिल हैं।

संक्षेप में, FESTO ADVU पिस्टन वायवीय सिलेंडर उन अनुप्रयोगों के लिए इष्टतम विकल्प है जिनके लिए एल्यूमीनियम बॉडी और सटीक एयर पिस्टन सिलेंडर प्रदर्शन के साथ एक विश्वसनीय, कॉम्पैक्ट सिलेंडर की आवश्यकता होती है। इसका CE प्रमाणन, लचीला माउंटिंग, और मजबूत डिज़ाइन इसे औद्योगिक मशीनरी से लेकर सटीक उपकरणों तक, वायवीय स्वचालन परिदृश्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।

पैकिंग और शिपिंग:

हमारे पिस्टन वायवीय सिलेंडरों को यह सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है कि वे एकदम सही स्थिति में आएं। प्रत्येक सिलेंडर को सुरक्षात्मक फोम में लपेटा जाता है और पारगमन के दौरान किसी भी नुकसान को रोकने के लिए एक मजबूत कार्डबोर्ड बॉक्स में सील कर दिया जाता है।

हम उच्च गुणवत्ता वाली पैकेजिंग सामग्री का उपयोग करते हैं जो झटके और कंपन के खिलाफ कुशनिंग और प्रतिरोध प्रदान करती है। बक्से को उत्पाद की जानकारी और हैंडलिंग निर्देशों के साथ स्पष्ट रूप से लेबल किया जाता है ताकि सुचारू शिपिंग और हैंडलिंग की सुविधा मिल सके।

शिपिंग के लिए, हम आपके ऑर्डर को तुरंत और सुरक्षित रूप से वितरित करने के लिए विश्वसनीय कूरियर सेवाओं के साथ साझेदारी करते हैं। एक बार आपका पैकेज भेजे जाने के बाद ट्रैकिंग जानकारी प्रदान की जाती है, जिससे आप अपने दरवाजे तक पहुंचने तक शिपमेंट की निगरानी कर सकते हैं।

यदि आपको विशेष पैकेजिंग या शिपिंग व्यवस्था की आवश्यकता है, तो कृपया हमारी ग्राहक सेवा टीम से संपर्क करें, और हम आपकी आवश्यकताओं को पूरा करने में प्रसन्न होंगे।
