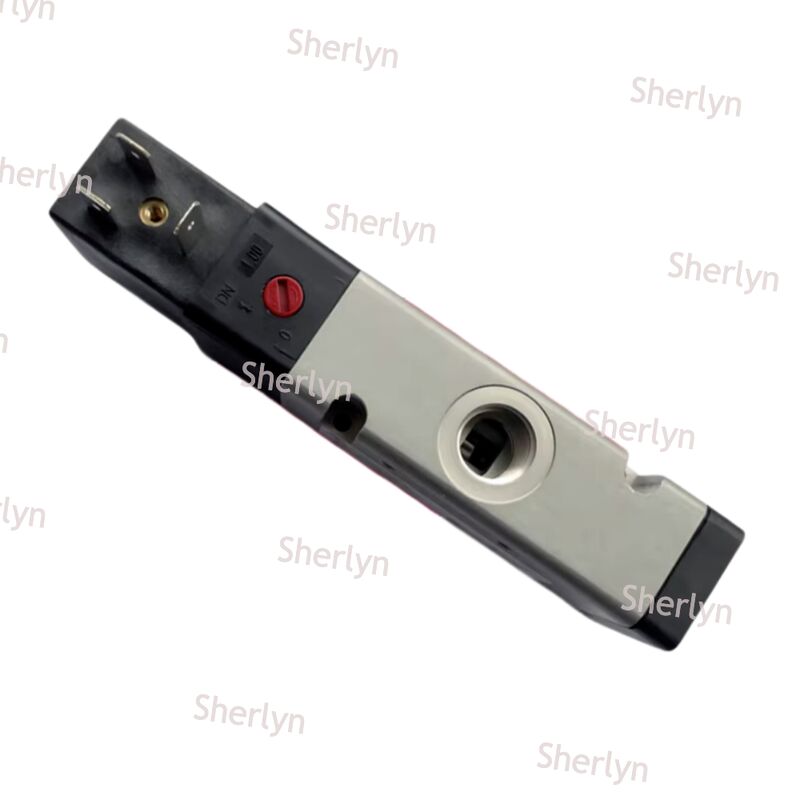

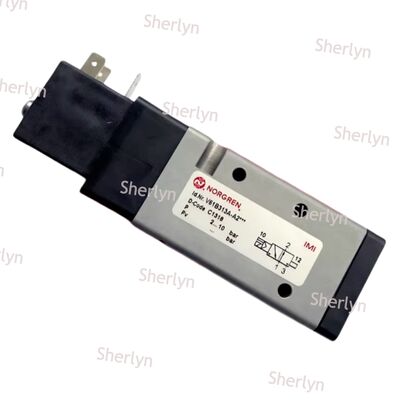

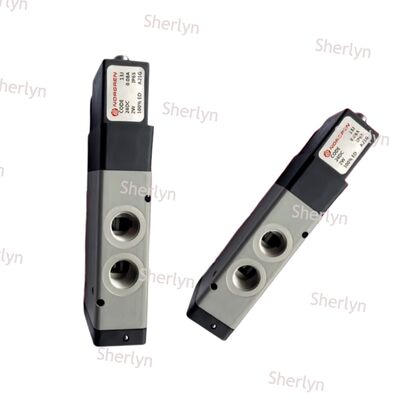

नॉरग्रेन V61 सीरीज़ 3/2 वे वाल्व, सामान्य रूप से खुला, पायलट संचालित, कॉम्पैक्ट और हल्का - मॉडल AA218J

उत्पाद का वर्णन:

सोलेनोइड वाल्वों की यह श्रृंखला एक पायलट संचालित सिद्धांत का उपयोग करती है जहां मुख्य स्पूल की गति को एक पायलट वाल्व द्वारा नियंत्रित किया जाता है। पायलट वाल्व को एक सोलेनोइड कॉइल द्वारा संचालित किया जाता है,जबकि मुख्य स्पूल माध्यम में दबाव अंतर के आधार पर काम करता हैइस प्रकार का डिजाइन एक कम शक्ति वाले सोलेनोइड कॉइल को उच्च प्रवाह दरों को संभालने वाले वाल्वों के ऑन/ऑफ फ़ंक्शन को विनियमित करने में सक्षम बनाता है, ऊर्जा दक्षता और उच्च दबाव स्थितियों के लिए उपयुक्तता को बढ़ाता है।

वाल्वों को सामान्य रूप से खुली स्थिति के साथ डिज़ाइन किया गया है, जिसका अर्थ है कि वे बंद होने पर भी खुले रहते हैं, जिससे तरल पदार्थ गुजर सकता है। सोलेनोइड कॉइल को सक्रिय करने से वाल्व बंद हो जाता है, जिससे मध्यम प्रवाह बंद हो जाता है.यह सामान्य रूप से खुली विशेषता सुरक्षा-महत्वपूर्ण अनुप्रयोगों के लिए आदर्श है जहां बिजली आउटेज के दौरान निरंतर प्रवाह आवश्यक है, जैसे कि शीतलन या आपातकालीन वेंटिलेशन सिस्टम में।

एक एकल सोलेनोइड नियंत्रण प्रणाली के साथ, वाल्व एक सोलेनोइड कॉइल को ऊर्जा प्रदान करके या ऊर्जा प्रदान करके खुली और बंद स्थितियों के बीच शिफ्ट करता है।वाल्व स्वचालित रूप से वसंत बल या मध्यम दबाव के माध्यम से अपनी सामान्य रूप से खुली स्थिति में लौटता है, सरल और विश्वसनीय संचालन सुनिश्चित करता है।

पायलट संचालित तंत्र और एक अनुकूलित प्रवाह पथ डिजाइन के कारण, ये सोलेनोइड वाल्व बेहतर प्रवाह क्षमता प्रदान करते हैं।प्रवाह दर 610 लीटर प्रति मिनट से 2600 लीटर प्रति मिनट तक भिन्न होती है, मध्यम से बड़े प्रवाह की मांगों की एक श्रृंखला को समायोजित करता है।

वाल्व आमतौर पर 0.2 एमपीए से 1.0 एमपीए (2 से 10 बार) के दबाव सीमा के भीतर काम करते हैं, कुछ मॉडल 1.6 एमपीए (16 बार) तक के दबावों को संभालने में सक्षम होते हैं।न्यूनतम दबाव अंतर बनाए रखना महत्वपूर्ण है।, सामान्यतः 0.2 से 0.3 बार से ऊपर, पायलट वाल्व की उचित कार्यक्षमता के लिए।

डाई-कास्ट एल्यूमीनियम मिश्र धातु या एल्यूमीनियम एक्सट्रूज़न से बने वाल्व निकायों के साथ निर्मित, ये वाल्व हल्के लेकिन टिकाऊ और संक्षारण प्रतिरोधी प्रदर्शन प्रदान करते हैं।स्पूल और आस्तीन या तो दीर्घायु या बेहतर प्रवाह के लिए नरम सील वेरिएंट के लिए धातु सील वेरिएंट में उपलब्ध हैंसीलिंग सामग्री में एनबीआर या एफकेएम शामिल हैं, जो उन्हें संपीड़ित हवा और विभिन्न अन्य मीडिया के लिए उपयुक्त बनाते हैं।

सोलेनोइड कॉइल्स को कम बिजली की खपत के लिए डिज़ाइन किया गया है, कुछ मॉडल केवल 1 से 2 वाट का उपयोग करते हैं, जो उल्लेखनीय ऊर्जा बचत में योगदान देता है।वाल्व IP65 की सुरक्षा रेटिंग प्रदान करते हैं, धूल से अछूता प्रदर्शन और पानी के जेट के खिलाफ प्रतिरोध सुनिश्चित करना धूल या नम औद्योगिक वातावरण में उपयोग के लिए आदर्श है।

प्रत्येक वाल्व में एक मानक मैनुअल ओवरराइड सुविधा शामिल है, जिसे आमतौर पर या तो एक पुश-बटन या एक ट्विस्ट-लॉक बटन के रूप में पेश किया जाता है। यह कार्य सिस्टम कमीशनिंग, रखरखाव,और बिजली की शक्ति पर निर्भर किए बिना आपात स्थिति के दौरान मैन्युअल संचालन के लिए अनुमति देता है.

वाल्वों में G1/4, G3/8 या G1/2 ब्रिटिश पाइप थ्रेड जैसे पोर्ट थ्रेड होते हैं, जो विभिन्न वायवीय घटकों के साथ आसान संगतता के लिए अंतरराष्ट्रीय मानकों का पालन करते हैं।स्थापना इनलाइन पाइपिंग या उप-आधार माउंटिंग के माध्यम से किया जा सकता है, जो विशिष्ट प्रणाली मांगों के आधार पर लचीले एकीकरण विकल्प प्रदान करता है।

अनुप्रयोग:

औद्योगिक स्वचालन उत्पादन लाइनों का व्यापक रूप से विभिन्न स्वचालित असेंबली प्रक्रियाओं, सामग्री हैंडलिंग प्रणालियों और पैकेजिंग मशीनरी में उपयोग किया जाता है।इन प्रणालियों में एकल-अभिनय वाले सिलेंडरों का उपयोग आवश्यक कार्यों जैसे कि क्लैंपिंग के लिए किया जाता हैडिजाइन उच्च आवृत्ति संचालन को प्राथमिकता देता है और चिकनी और कुशल उत्पादन कार्यप्रवाहों को बनाए रखने के लिए उच्च विश्वसनीयता की मांग करता है।

एकल-अभिनय वायवीय एक्ट्यूएटरों जैसे एकल-अभिनय सिलेंडरों, डायफ्राम वाल्वों और वायवीय ग्रिपरों का नियंत्रण आमतौर पर 3/2-तरफा सोलेनोइड वाल्व का उपयोग करके किया जाता है।इस वाल्व ऐसे अनुप्रयोगों में मानक हैविशेष रूप से, सामान्य रूप से खुला (NO) विन्यास सुरक्षा इंटरलॉक परिदृश्यों के लिए आदर्श है। इन मामलों में वाल्व स्वचालित रूप से बिजली की विफलता पर खुल जाएगा या बंद हो जाएगा,यह आपातकालीन वेंटिलेशन सिस्टम के लिए एकदम सही बना रहा है जहां सुरक्षा महत्वपूर्ण है.

वाल्वों को प्रक्रिया वातावरण में महत्वपूर्ण भूमिका निभानी होती है जिसमें आवधिक शुद्धिकरण या दबाव में कमी की आवश्यकता होती है। वे ऐसी प्रणालियों में संपीड़ित हवा के चालू और बंद होने को नियंत्रित करने के लिए नियोजित होते हैं।मुख्य अनुप्रयोगों में फ़िल्टर ब्लोबबैक तंत्र शामिल हैं, सतह धूल हटाने वाले उपकरण, और वायु रिसीवर टैंकों से जुड़े सुरक्षा राहत सर्किट, जो परिचालन सुरक्षा और प्रणाली अखंडता सुनिश्चित करते हैं।

पैकेजिंग उद्योग में, इन वाल्वों को भरने की मशीनों, सीलिंग मशीनों, लेबलिंग सिस्टम और ब्लो मोल्डिंग मशीनों जैसे उपकरणों में व्यापक रूप से लागू किया जाता है।वे वायवीय actuators के तेजी से आंदोलन को नियंत्रित करते हैं, जो उत्पादन चक्र दक्षता बनाए रखने और पैकेजिंग सटीकता गुणवत्ता मानकों के अनुरूप सुनिश्चित करने के लिए आवश्यक है।

ऑटोमोबाइल उत्पादन लाइनों में वेल्डिंग फिक्स्चर, पेंटिंग उपकरण, असेंबली स्टेशन और पार्ट्स प्रोसेसिंग मशीनरी में इन नियंत्रण वाल्वों का उपयोग किया जाता है।इन अनुप्रयोगों के लिए ऐसे घटकों की आवश्यकता होती है जो तेल के संपर्क और कंपन का सामना कर सकें जबकि एक लंबा परिचालन जीवनकाल प्रदान करेंइस प्रकार ऑटोमोटिव विनिर्माण वातावरण में वायवीय उपकरण और सहायक उपकरणों की विश्वसनीयता में वृद्धि हुई है।

ये वाल्व खाद्य प्रसंस्करण उपकरण में वायवीय प्रणालियों को नियंत्रित करने के लिए भी उपयुक्त हैं जो श्वास मोल्डिंग, भरने और सील संचालन में शामिल हैं।खाद्य और पेय उत्पादन प्रक्रियाओं में सुरक्षा और स्वच्छता सुनिश्चित करने के लिए खाद्य-ग्रेड मानकों के अनुरूप सीलिंग सामग्री और स्नेहन विधियों का चयन करना महत्वपूर्ण है.

ताप विद्युत संयंत्रों, अपशिष्ट जल उपचार केन्द्रों और निकास गैस उपचार इकाइयों जैसे पर्यावरण संरक्षण सुविधाएं, प्रक्रिया नियंत्रण के लिए इन वाल्वों पर निर्भर करती हैं।वे वायवीय नियंत्रण वाल्व और ऑन/ऑफ वाल्व चलाने के लिए जिम्मेदार हैंपर्यावरण नियंत्रण प्रणालियों की दक्षता और सुरक्षा में सुधार।

कुछ वाल्व मॉडलों को तापमान की एक विस्तृत श्रृंखला के तहत काम करने के लिए डिज़ाइन किया गया है, उदाहरण के लिए ¥10°C से +50°C तक या उससे अधिक।ठंड से बचने के लिए शुष्क हवा का प्रयोग करना उचित है।इसके अतिरिक्त, विस्फोट-सबूत मानकों की आवश्यकता वाले वातावरण के लिए, सख्त सुरक्षा नियमों को पूरा करने के लिए विशेष विस्फोट-सबूत कॉइल विकल्प उपलब्ध हैं।
