परिवेश तापमान सीमा माइनस 20 से प्लस 80 डिग्री सेल्सियस डबल एक्टिंग कॉम्पैक्ट एयर सिलेंडर स्थायित्व के लिए डिज़ाइन किया गया

उत्पाद का वर्णन:

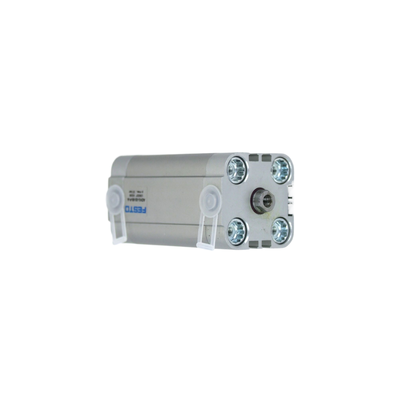

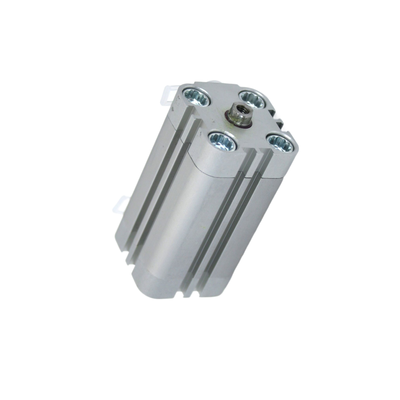

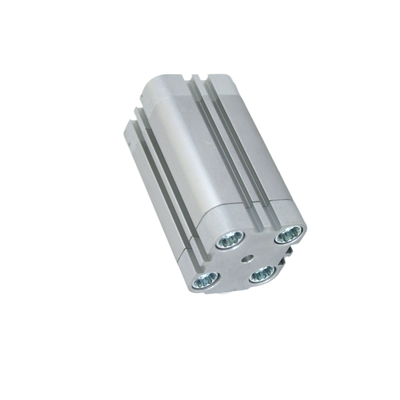

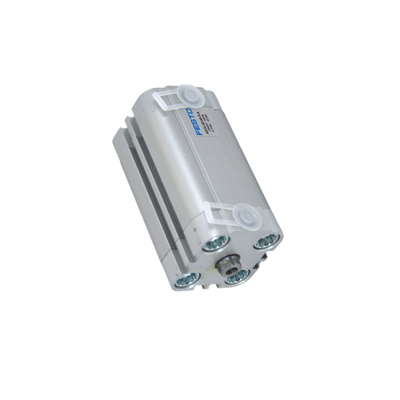

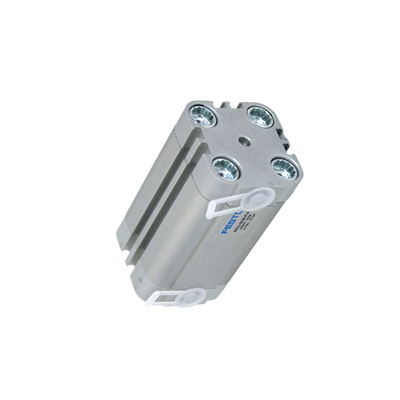

फेस्टो ADVU-32 श्रृंखला में 32 मिमी के बोर आकार के साथ एक दोहरे अभिनय, कॉम्पैक्ट पैनकेक वायवीय सिलेंडर है। यह श्रृंखला विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप 30 मिमी, 40 मिमी, 50 मिमी, 60 मिमी और 80 मिमी सहित कई स्ट्रोक विकल्प प्रदान करती है।

चयन के लिए दो मुख्य विन्यास उपलब्ध हैं। पी-ए मानक संस्करण एक सेंसर स्लॉट के बिना आता है और एक आंतरिक धागे के साथ एक पिस्टन रॉड है। इस बीच, ए-पी-ए सेंसर संस्करण में एक एकीकृत चुंबकीय स्विच स्लॉट और बाहरी धागे से लैस पिस्टन रॉड शामिल है।

कॉम्पैक्ट स्क्वायर एल्यूमीनियम बॉडी के साथ डिजाइन किए गए, ये सिलेंडर स्थापना के लिए आवश्यक स्थान को कम करते हुए मजबूत आउटपुट बल प्रदान करते हैं। इसके अतिरिक्त, श्रृंखला पूरे में एक समान माउंटिंग आयाम और विनिमेय सील घटकों को बनाए रखती है,इसे मध्यम और लघु स्ट्रोक स्वचालन कार्यों जैसे कि क्लैंपिंग के लिए एक उत्कृष्ट विकल्प बनाते हैं, धक्का, और स्थिति।

नीचे प्रत्येक विन्यास के लिए मूल भाग संख्याएँ दी गई हैंः

• पी-ए (आंतरिक धागा):156535, 156536, 156537, 156538, 156539
• एपीए (बाहरी धागा):156621, 156622, 156623, 156624, 156625

विशेषताएं:

एकीकृत कॉम्पैक्ट स्क्वायर डिजाइन में पारंपरिक टाई रॉड सिलेंडरों की तुलना में एक छोटी समग्र लंबाई है, जिससे स्वचालित मशीनरी के भीतर आंतरिक स्थापना स्थान को महत्वपूर्ण रूप से संरक्षित किया जाता है।इस अभिनव संरचना से उपकरणों के लेआउट की दक्षता और लचीलापन बढ़ता है.

32 मिमी के बड़े छेद से लैस, ये सिलेंडर एक शक्तिशाली धक्का प्रदान करते हैं जबकि डबल-अभिनय डिजाइन लगातार धक्का और खींच बल सुनिश्चित करता है। इसके अतिरिक्त एक कम घर्षण पिस्टन चिकनी,अवरुद्ध होने के जोखिम के बिना उच्च गति वाली प्रतिवर्ती गति, मांग वाले अनुप्रयोगों में प्रदर्शन को अनुकूलित करता है।

विभिन्न असेंबली आवश्यकताओं को पूरा करने के लिए दो अलग-अलग संरचनात्मक संस्करण उपलब्ध हैंः

• पी-ए मॉडल:इस संस्करण में चुंबकीय सेंसर स्लॉट नहीं है और इसमें एक आंतरिक धागे के साथ पिस्टन रॉड है, जो इसे एम्बेडेड टॉपर्स और एकीकृत टूलींग कनेक्टर्स के लिए उपयुक्त बनाता है।
• एपीए मॉडल:सिलेंडर बॉडी पर एक एकीकृत चुंबकीय स्विच ग्रूव और बाहरी धागे के साथ पिस्टन रॉड के साथ आता है, जिससे फ्लोटिंग जोड़ों और बाहरी जुड़नारों से सीधा कनेक्शन संभव होता है।यह चुंबकीय निकटता सेंसर के साथ संगत है.

सिलेंडर बैरल कठोर एनोडाइज्ड एल्यूमीनियम से बना है, जो उत्कृष्ट पहनने के प्रतिरोध के साथ-साथ तेल और संक्षारण सुरक्षा प्रदान करता है।उच्च चक्र परिचालन स्थितियाँ.

एक समान 32 मिमी बोर और 30, 40, 50, 60 और 80 मिमी की एक व्यापक मध्यम स्ट्रोक रेंज की विशेषता के साथ, सभी मॉडल सार्वभौमिक माउंटिंग छेद के साथ आते हैं।इस डिजाइन उपकरण फ्रेम के लिए किसी भी संशोधन की आवश्यकता के बिना आसान प्रतिस्थापन की सुविधा देता है.

मानक फेस्टो मूल सील किट और विनिमेय स्पेयर पार्ट्स का उपयोग पूरे श्रृंखला में रखरखाव लागत को कम करता है और मरम्मत को सरल बनाता है। यह मानकीकरण विश्वसनीय,लागत प्रभावी रखरखाव.

सिलेंडर 0.2 से 1.0 एमपीए के मानक औद्योगिक संपीड़ित वायु दबाव और 50 से 700 मिमी/सेकंड के बीच पिस्टन गति के साथ कुशलतापूर्वक काम करते हैं।उनके स्थिर प्रदर्शन को निरंतर स्टार्ट-स्टॉप साइकिल की स्थिति में भी बनाए रखा जाता है.

सामने और साइड दोनों सतहों पर मानक माउंटिंग छेद प्रदान किए जाते हैं, जो क्षैतिज, ऊर्ध्वाधर और साइड इंस्टॉलेशन अभिविन्यास के लिए समर्थन की अनुमति देते हैं।यह बहुमुखी प्रतिभा विभिन्न मशीन लेआउट संरचनाओं के साथ संगतता सुनिश्चित करती है.

तकनीकी मापदंडः

अनुप्रयोग:

स्वचालित असेंबली लाइनें विभिन्न प्रकार के कार्य करती हैं जैसे कि भारी वर्कपीस को सुरक्षित रूप से क्लैंप करना, उच्च-थ्रस्ट इजेक्शन आंदोलनों को निष्पादित करना, सामग्री को कुशलता से खिलाएं,और सही स्थिति और लॉक लग्जरी सुचारू संचालन सुनिश्चित करने के लिए.

पैकेजिंग मशीनरी में, कार्यों में कारतूस दबाना, स्टैक को धक्का देना, सील को संपीड़ित करना,और उत्पाद की अखंडता और कार्यप्रवाह को बनाए रखने के लिए भारी भार रोकने के साथ-साथ कन्वेयर लाइनों के लिए सीमा नियंत्रण का प्रबंधन करना.

स्टैम्पिंग सहायक उपकरण शीट फीडिंग को संभालने, मोल्ड के किनारों को अवरुद्ध करने और विशेष रूप से छोटे स्टैम्प्ड भागों के लिए डिज़ाइन किए गए इजेक्शन एक्ट्यूएटर को संचालित करने के लिए जिम्मेदार है,स्टैम्पिंग प्रक्रिया में सटीकता में वृद्धि.

नई ऊर्जा लिथियम बैटरी उपकरण में सेल फिक्स्चर को क्लैंप करने, पोजिशनिंग मॉड्यूल, और पैलेट को धकेलने और स्थानांतरित करने के प्रबंधन जैसे कार्य शामिल हैं।जो कुशल बैटरी निर्माण के लिए महत्वपूर्ण हैं.

लॉजिस्टिक सॉर्टिंग मशीनें डिब्बों को अलग करने और धकेलने, आवश्यक होने पर सामग्री को अवरुद्ध करने और सॉर्टिंग और हैंडलिंग प्रक्रियाओं को सुव्यवस्थित करने के लिए उठाने की सीमाओं को चलाने जैसे कार्य करती हैं।

प्लास्टिक इंजेक्शन परिधीय मशीनों में ईजेक्टर धक्का, मोल्ड के किनारों की स्थिति और उत्पादन चक्रों को अनुकूलित करने के लिए तैयार उत्पादों के अनलोडिंग को सक्रिय करना शामिल है।

लकड़ी के काम करने वाली मशीनों में पैनल क्लैंपिंग और सहायक फ़ीडिंग तंत्र का उपयोग किया जाता है जो लकड़ी काटने के अनुप्रयोगों के लिए अनुकूलित होते हैं, जो सटीक और प्रभावी मशीनिंग का समर्थन करते हैं।

सामान्य स्वचालित परीक्षण उपकरण में भारी-कर्तव्य जेग को क्लैंप करने, लंबे समय तक स्ट्रोक सीमा स्टॉप का उपयोग करने जैसी क्षमताएं शामिल हैं,और स्थायित्व और पारस्परिक परीक्षणों के लिए डिज़ाइन किए गए बिजली आपूर्ति इकाइयों.

सहायता एवं सेवाएं:

हमारे पिस्टन वायवीय सिलेंडर उत्पाद को विभिन्न औद्योगिक अनुप्रयोगों में विश्वसनीय और कुशल प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।कृपया सुनिश्चित करें कि सहायता प्राप्त करने पर आपके पास अपने सिलेंडर का मॉडल नंबर और विनिर्देश तैयार हैं।.

हम आपके वायवीय सिलेंडर के प्रदर्शन और जीवनकाल को अधिकतम करने में मदद करने के लिए समस्या निवारण मार्गदर्शन, रखरखाव युक्तियाँ और स्थापना निर्देश प्रदान करते हैं।वायु रिसाव जैसे सामान्य मुद्दे, कम स्ट्रोक, और असंगत आंदोलन अक्सर सील, फिटिंग और संरेखण की जांच करके हल किया जा सकता है।

सेवा और मरम्मत के लिए, हमारे प्रशिक्षित तकनीशियन नियमित रूप से निरीक्षण और स्नेहन की सिफारिश करते हैं जैसा कि उत्पाद मैनुअल में उल्लिखित है।

हमारी सहायता टीम आपके संचालन के लिए न्यूनतम डाउनटाइम सुनिश्चित करने के लिए विशेषज्ञ सलाह और त्वरित सेवा प्रदान करने के लिए प्रतिबद्ध है।ऑपरेशन और सुरक्षा सावधानियों के बारे में विस्तृत जानकारी के लिए कृपया उपयोगकर्ता मैनुअल देखें।.
