परिवेश तापमान सीमा माइनस 20 से प्लस 80 डिग्री लघु स्ट्रोक वायवीय सिलेंडर ADVU श्रृंखला Festo ADVU कॉम्पैक्ट वायवीय सिलेंडर

उत्पाद वर्णन:

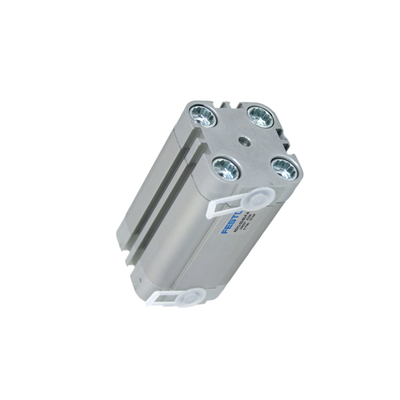

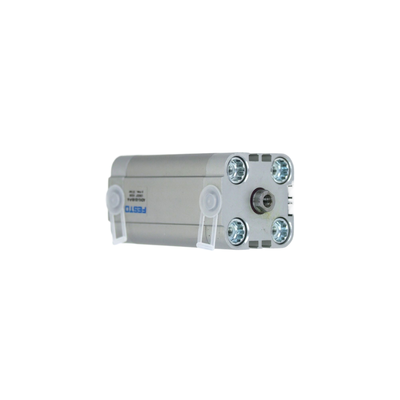

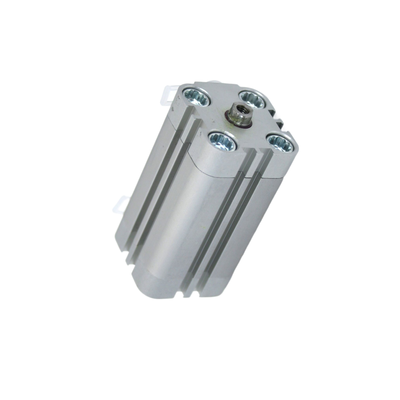

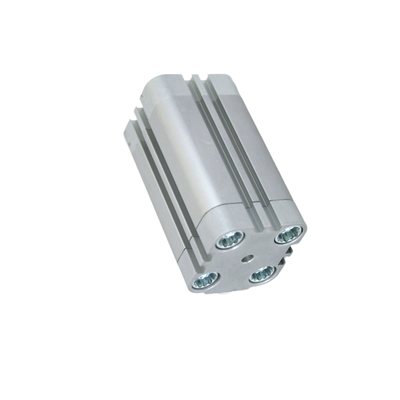

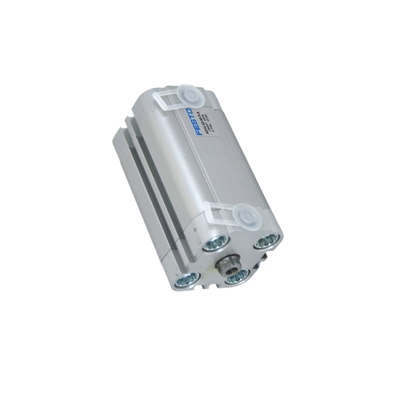

फेस्टो ADVU-32 श्रृंखला में 32 मिमी के बोर आकार के साथ एक डबल-एक्टिंग, कॉम्पैक्ट पैनकेक वायवीय सिलेंडर है। यह विभिन्न एप्लिकेशन आवश्यकताओं के अनुरूप 30 मिमी, 40 मिमी, 50 मिमी, 60 मिमी और 80 मिमी सहित कई स्ट्रोक विकल्प प्रदान करता है।

चयन के लिए दो मुख्य कॉन्फ़िगरेशन उपलब्ध हैं। पीए मानक संस्करण सेंसर स्लॉट के बिना आता है और इसे आंतरिक धागे की विशेषता वाले पिस्टन रॉड के साथ डिज़ाइन किया गया है। दूसरी ओर, एपीए सेंसर संस्करण में एक एकीकृत चुंबकीय स्विच स्लॉट शामिल है और इसमें बाहरी धागे के साथ एक पिस्टन रॉड है।

इस सिलेंडर में एक कॉम्पैक्ट वर्गाकार एल्यूमीनियम बॉडी है जो न्यूनतम इंस्टॉलेशन स्थान लेते हुए एक मजबूत आउटपुट बल प्रदान करती है। इसके अतिरिक्त, पूरी श्रृंखला एकसमान बढ़ते आयामों को बनाए रखती है और विनिमेय सीलिंग घटकों का उपयोग करती है। ये विशेषताएं इसे क्लैंपिंग, पुशिंग और पोजिशनिंग जैसे मध्यम से शॉर्ट-स्ट्रोक स्वचालन कार्यों के लिए एक आदर्श विकल्प बनाती हैं।

आंतरिक धागे के साथ पीए संस्करण के लिए मूल भाग संख्याएं हैं: 156535, 156536, 156537, 156538, और 156539। बाहरी धागे के साथ एपीए सेंसर संस्करण के लिए, भाग संख्याएं हैं: 156621, 156622, 156623, 156624, और 156625।

विशेषताएँ:

एकीकृत डिज़ाइन में एक कॉम्पैक्ट वर्गाकार संरचना होती है जिसके परिणामस्वरूप मानक टाई रॉड सिलेंडर की तुलना में कुल लंबाई कम होती है। यह कॉम्पैक्टनेस ऑटोमेशन मशीनरी के भीतर आंतरिक स्थापना स्थान को महत्वपूर्ण रूप से बचाती है, जिससे सिस्टम डिजाइन में दक्षता बढ़ती है।

32 मिमी बड़े बोर से सुसज्जित, सिलेंडर शक्तिशाली जोर देता है। इसका डबल-एक्टिंग कॉन्फ़िगरेशन स्थिर धक्का और खींचने की शक्ति प्रदान करता है, जबकि कम-घर्षण पिस्टन जाम के जोखिम के बिना चिकनी, उच्च गति पारस्परिक आंदोलनों की गारंटी देता है, जिससे विश्वसनीय संचालन सुनिश्चित होता है।

विभिन्न असेंबली आवश्यकताओं को पूरा करने के लिए दो संरचनात्मक संस्करण उपलब्ध हैं। पीए मॉडल में चुंबकीय सेंसर स्लॉट का अभाव है और इसमें आंतरिक धागे के साथ एक पिस्टन रॉड है, जो इसे एम्बेडेड स्टॉपर्स और अंतर्निहित टूलींग कनेक्टर्स को एकीकृत करने के लिए उपयुक्त बनाता है। दूसरी ओर, एपीए मॉडल में सिलेंडर बॉडी पर एक अभिन्न चुंबकीय स्विच ग्रूव शामिल है और इसमें बाहरी धागे के साथ एक पिस्टन रॉड है, जो फ्लोटिंग जोड़ों और बाहरी फिक्स्चर से सीधे कनेक्शन को सक्षम बनाता है, और यह चुंबकीय निकटता सेंसर के साथ संगत है।

सिलेंडर बैरल हार्ड एनोडाइज्ड एल्यूमीनियम से बना है, जो उत्कृष्ट पहनने के प्रतिरोध के साथ-साथ तेल और संक्षारण सुरक्षा प्रदान करता है। यह निर्माण लगातार और उच्च-चक्र संचालन स्थितियों के तहत भी लंबी सेवा जीवन सुनिश्चित करता है।

यह श्रृंखला 30 मिमी, 40 मिमी, 50 मिमी, 60 मिमी और 80 मिमी सहित मध्यम स्ट्रोक विकल्पों की पूरी श्रृंखला के साथ लगातार 32 मिमी बोर आकार बनाए रखती है। यूनिवर्सल माउंटिंग छेद सभी मॉडलों में मानक हैं, जो उपकरण फ्रेम को संशोधित करने की आवश्यकता के बिना आसान प्रतिस्थापन की अनुमति देते हैं, रखरखाव और उन्नयन को सरल बनाते हैं।

फेस्टो के मानक सीलिंग किट का उपयोग पूरी श्रृंखला में किया जाता है, जिससे विनिमेय स्पेयर पार्ट्स सुनिश्चित होते हैं जो रखरखाव लागत को कम करते हैं और सीधी मरम्मत की सुविधा प्रदान करते हैं। सिलेंडर 0.2 से 1.0 एमपीए तक के मानक औद्योगिक संपीड़ित वायु दबाव के साथ संगत हैं, और 50 और 700 मिमी/सेकेंड के बीच पिस्टन गति का समर्थन करते हैं, निरंतर स्टार्ट-स्टॉप चक्र के दौरान भी स्थिर प्रदर्शन बनाए रखते हैं।

अंत में, सिलेंडर में क्षैतिज, ऊर्ध्वाधर और साइड इंस्टॉलेशन ओरिएंटेशन का समर्थन करते हुए, सामने और साइड दोनों सतहों पर मानक माउंटिंग छेद होते हैं। यह बहुमुखी प्रतिभा उन्हें विभिन्न अनुप्रयोग आवश्यकताओं को समायोजित करते हुए विभिन्न मशीन लेआउट संरचनाओं के साथ संगत बनाती है।

तकनीकी मापदंड:

अनुप्रयोग:

सहायता और सेवाएँ:

हमारा पिस्टन न्यूमेटिक सिलेंडर उत्पाद औद्योगिक स्वचालन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए विश्वसनीय और कुशल प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है। तकनीकी सहायता के लिए, कृपया सुनिश्चित करें कि आपकी पूछताछ में तेजी लाने में मदद के लिए आपके पास उत्पाद मॉडल नंबर और विनिर्देश उपलब्ध हैं।

हम आपके वायवीय सिलेंडर के इष्टतम संचालन को सुनिश्चित करने के लिए स्थापना मार्गदर्शन, समस्या निवारण सहायता, रखरखाव युक्तियाँ और प्रतिस्थापन भाग की जानकारी सहित व्यापक सेवाएं प्रदान करते हैं।

हमारी तकनीकी सहायता टीम वायु रिसाव, पिस्टन सील घिसाव, सिलेंडर स्ट्रोक समायोजन और माउंटिंग कॉन्फ़िगरेशन जैसे मुद्दों पर सहायता करने के लिए सुसज्जित है।

रखरखाव के लिए, हम सिलेंडर के जीवनकाल को बढ़ाने के लिए सील के नियमित निरीक्षण, चलने वाले हिस्सों की चिकनाई और जंग या क्षति के किसी भी संकेत की जांच करने की सलाह देते हैं।

आपके वायवीय सिस्टम को सुचारू रूप से चालू रखने के लिए प्रतिस्थापन हिस्से और सहायक उपकरण उपलब्ध हैं। कृपया भाग संख्या और अनुकूलता जानकारी के लिए उत्पाद मैनुअल देखें।

हम आपके परिचालन में डाउनटाइम को कम करने और उत्पादकता को अधिकतम करने के लिए समय पर और प्रभावी सहायता प्रदान करने के लिए प्रतिबद्ध हैं।

पैकिंग और शिपिंग:

पारगमन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए प्रत्येक पिस्टन न्यूमेटिक सिलेंडर को सावधानीपूर्वक पैक किया जाता है। सिलेंडर को पहले एंटी-स्टैटिक फोम में लपेटा जाता है और किसी भी हलचल या क्षति को रोकने के लिए एक कस्टम-फिट कार्डबोर्ड बॉक्स के अंदर रखा जाता है। सिलेंडर के आकार और वजन के आधार पर आवश्यकतानुसार अतिरिक्त कुशनिंग सामग्री जोड़ी जाती है।

फिर पैक किए गए उत्पाद को सुरक्षित रूप से सील कर दिया जाता है और उचित देखभाल सुनिश्चित करने के लिए हैंडलिंग निर्देशों के साथ लेबल किया जाता है। थोक ऑर्डर के लिए, कई इकाइयों को आसान पहचान के लिए स्पष्ट चिह्नों के साथ मजबूत बाहरी डिब्बों में पैक किया जाता है।

हम अपने पिस्टन न्यूमेटिक सिलेंडरों को विश्वसनीय कूरियर सेवाओं के माध्यम से भेजते हैं जो ट्रैकिंग और समय पर डिलीवरी प्रदान करते हैं। गंतव्य के आधार पर, त्वरित और सुरक्षित आगमन सुनिश्चित करने के लिए उत्पादों को हवाई, समुद्री या भूमि माल ढुलाई का उपयोग करके भेजा जाता है।

हमारी पैकेजिंग और शिपिंग प्रक्रिया उत्पाद की अखंडता बनाए रखने और दुनिया भर में हमारे ग्राहकों के लिए परेशानी मुक्त अनुभव प्रदान करने के लिए डिज़ाइन की गई है।
