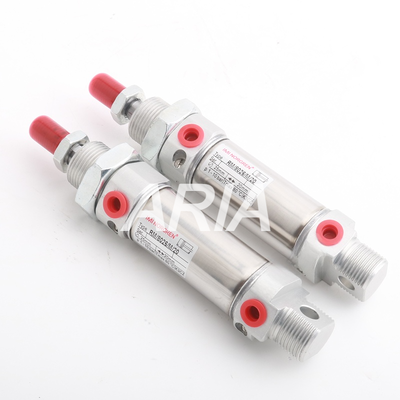

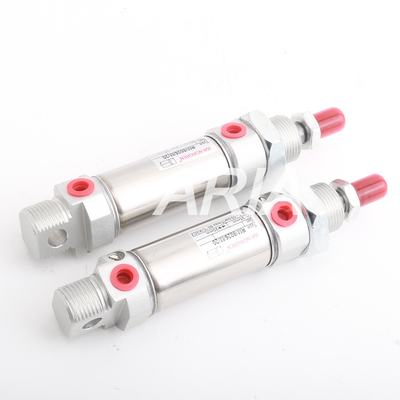

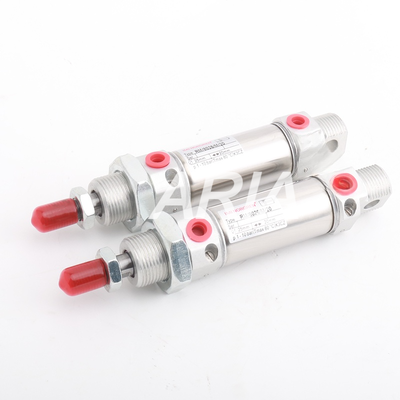

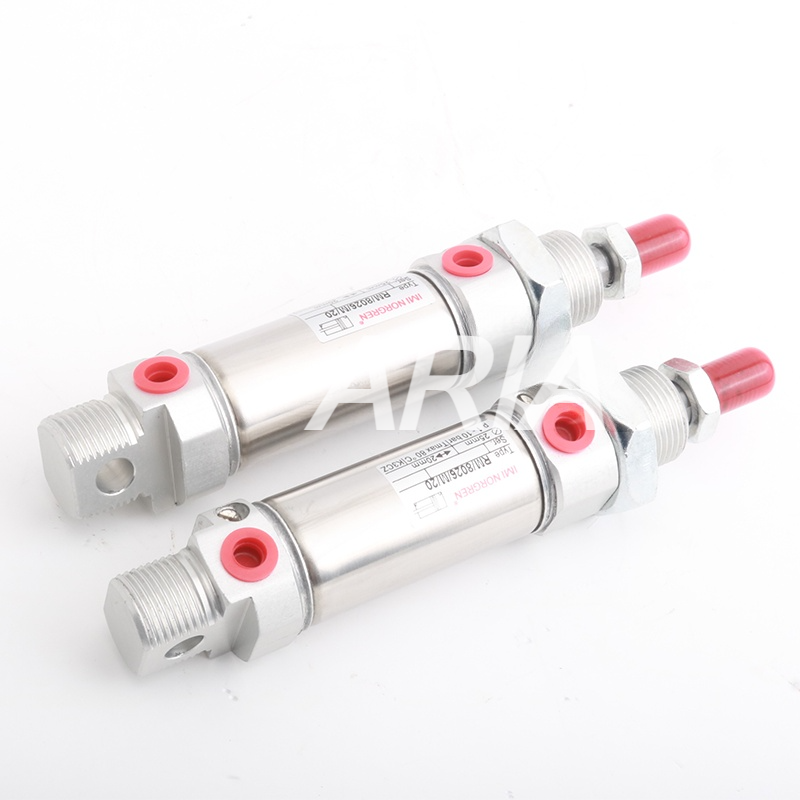

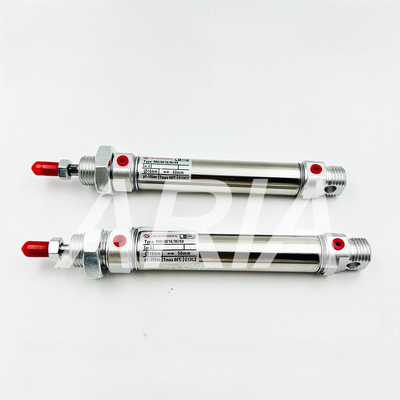

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200सिलेंडर का व्यास Φ 10 एकल अभिनय ISO6432 मिनी सिलेंडर सिलेंडर

1. मॉडल नामकरण (दो प्रकारों को अलग किया गया)

1. RM/28010/XX: चुंबकीय पिस्टन के बिना मूल संस्करण; चुंबकीय अंगूठी नहीं, चुंबकीय स्विच के साथ असंगत
2. RM/28010/M/XX: चुंबकीय स्थिति पता लगाने वाले स्विच के साथ संगत चुंबकीय अंगूठी के साथ संस्करण

• सीरीज 28000: आंतरिक रिटर्न स्प्रिंग के साथ एकल-अभिनय सिलेंडर (दोहरी-अभिनय RM/8000 श्रृंखला से अलग)
• 10 = बोर का आकार Φ10 मिमी
• प्रत्यय संख्याः मानक स्ट्रोक (20/25/40/50/100/160mm)

2सार्वभौमिक मुख्य तकनीकी मापदंड (सभी मॉडलों के लिए समान)

2.1 मानक और संचालन

• अनुपालन मानकः मिनी गोल सिलेंडरों के लिए आईएसओ 6432 अंतर्राष्ट्रीय मानक
• ऑपरेशन मोडः एकल-अभिनय (वायु आपूर्ति के माध्यम से विस्तार, अंतर्निहित स्प्रिंग द्वारा स्वतः वापस लेने)
• कुशन: दोनों छोरों पर पक्की पीयू पॉलीयूरेथेन कुशन; गैर-समायोज्य कुशनिंग

2.2 ऑपरेटिंग फ्लूइड स्पेसिफिकेशन

• मध्यमः फ़िल्टर्ड स्वच्छ संपीड़ित हवा, स्नेहन मुक्त संचालन उपलब्ध (5μm सटीक फिल्टर की सिफारिश की)
• ऑपरेटिंग दबावः 2 ~ 10 बार
• फटने का दबावः 12 बार
• ऑपरेटिंग तापमानः -10°C ~ +80°C; बर्फ से बचने के लिए 2°C से कम सूखी हवा की आपूर्ति आवश्यक है
• एयर पोर्ट थ्रेडः M5 आंतरिक थ्रेड
• पिस्टन रॉड स्पेसिफिकेशनः रॉड व्यास Φ6mm, सामने का धागा M4

2.3 समग्र निर्माण सामग्री (पूरी श्रृंखला में समान)

• बैरल: ऑस्टेनिटिक स्टेनलेस स्टील, जंग प्रतिरोधी और संक्षारण प्रतिरोधी
• पिस्टन रॉडः ऑस्टेनिटिक स्टेनलेस स्टील
• अंत टोपीः शुद्ध एनोडाइज्ड एल्यूमीनियम मिश्र धातु
• मानक सीलः एनबीआर नाइट्रिल रबर; उच्च तापमान अनुप्रयोगों के लिए फ्लोरो रबर सील वैकल्पिक
• कुशन और वाइपरः पीयू पॉलीयूरेथेन
• मानक सहायक उपकरण: सामने के माउंटिंग नट, पिस्टन रॉड लॉक नट

2.4 संरचनात्मक विशेषताएं

1. डबल-लेयर क्लॉन्ड भारी ड्यूटी अंत टोपी, प्रभाव प्रतिरोधी और दरार प्रतिरोधी
2. एकीकृत पिछली सिंगल लैग माउंटिंग धागा, कोई अतिरिक्त लैग ब्रैकेट की आवश्यकता नहीं है
3. उच्च/कम गति पर सुचारू संचालन और सेवा जीवन का विस्तार के लिए कम घर्षण Z प्रकार की सील
4. कम्पैक्ट स्टेनलेस स्टील गोल शरीर, उपकरण पर सीमित स्थापना स्थानों के लिए आदर्श
5. सभी स्टेनलेस स्टील संपर्क घटक, नम और हल्के संक्षारक वातावरण के लिए उपयुक्त

3. स्ट्रोक के आधार पर मॉडल विभाजन

4सैद्धांतिक आउटपुट बल (6बार मानक वायु आपूर्ति, Φ10 बोर)

• एक्सटेंशन थ्रस्टः 47.1 एन (जब हवा पिस्टन को बाहर धकेलती है तो आउटपुट बल)
• संकुचन आंतरिक वसंत पर निर्भर करता है; कोई खींच बल आउटपुट नहीं (एक-अभिनय सिलेंडरों की विशेषता)

5लागू उद्योग

6. वैकल्पिक उन्नयन और सहायक उपकरण

1. चुंबकीय स्विच: केवल प्रत्यय /M वाले मॉडलों के साथ संगत, QM श्रृंखला रड स्विच से मेल खाते हैं
2. सील उन्नयनः उच्च तापमान और तेल से दूषित वातावरण के लिए प्रत्यय /वी फ्लोरो रबर सील
3. घुड़सवार सामान: फ्लैंग्स, मध्यवर्ती ट्रनिओं, पीछे के ब्रैकेट और अन्य आईएसओ मानक घुड़सवार सामान
