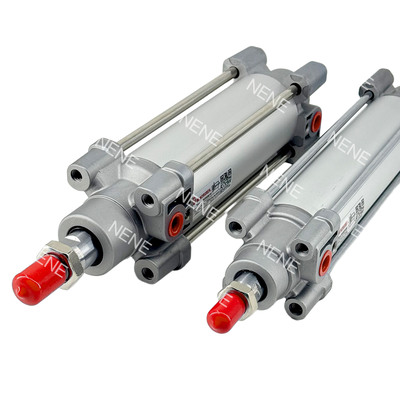

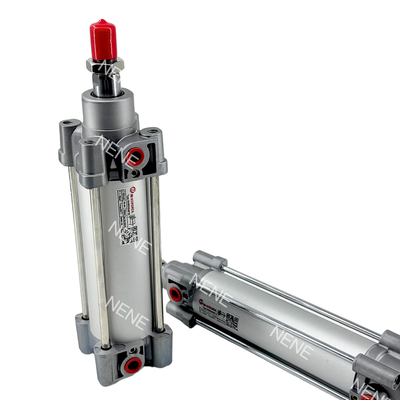

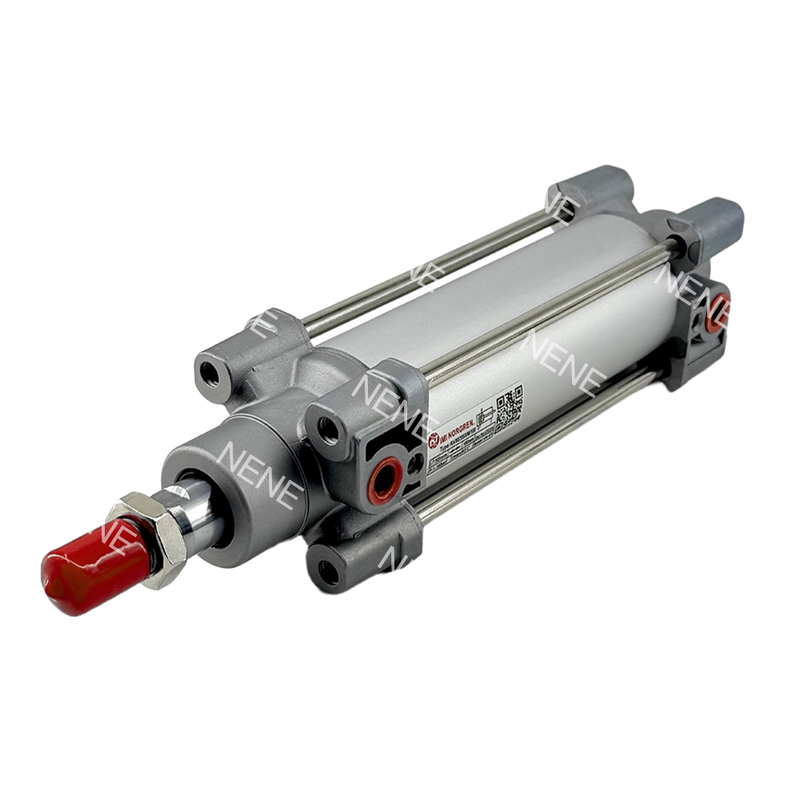

RA/802100/M/25 शॉर्ट स्ट्रोक वायवीय सिलेंडर IMI Norgren 100 मिमी बोर G1/2 सटीक क्लैंपिंग के लिए एसीएस के साथ

उत्पाद का वर्णन:

आरए/802100/एम श्रृंखला एक उच्च प्रदर्शन, डबल-अभिनय वायवीय सिलेंडर आईएसओ 15552 मानक के अनुसार डिजाइन का प्रतिनिधित्व करती है। प्रतिष्ठित आईएसओलाइन TM संग्रह का हिस्सा,इस सिलेंडर में एक 100 मिमी बोर व्यास है और यह स्ट्रोक लंबाई की एक विस्तृत श्रृंखला में उपलब्ध है, 25 मिमी से 1000 मिमी तक फैला हुआ है। यह औद्योगिक स्वचालन कार्यों के व्यापक स्पेक्ट्रम में विश्वसनीय और कुशल रैखिक गति प्रदान करने के लिए इंजीनियर है।

इस सिलेंडर की कार्यक्षमता में अत्याधुनिक अनुकूलन कुशनिंग प्रणाली (एसीएस) केंद्रीय है।यह स्मार्ट तंत्र स्वचालित रूप से विभिन्न भार स्थितियों के आधार पर ढक्कन प्रभाव को ठीक करता है, कुशन स्क्रू या विशेष विशेषज्ञता के मैनुअल समायोजन की आवश्यकता को समाप्त करता है। परिणामस्वरूप संचालन अधिक सुचारू और सुरक्षित है, रखरखाव आवश्यकताओं को कम कर दिया जाता है,और सिलेंडर का समग्र सेवा जीवन काफी बढ़ा है.

बाहरी टाई रॉड के साथ एक मजबूत गोल बैरल डिजाइन के साथ निर्मित, RA/802100/M श्रृंखला असाधारण स्थायित्व प्रदान करती है और कठोर और अधिक मांग वाले वातावरण के लिए अच्छी तरह से अनुकूल है।सिलेंडर डिफ़ॉल्ट रूप से एक चुंबकीय पिस्टन से लैस हैआईएसओ 15552, वीडीएमए 24562,और एनएफई 49-003-1 मानक वैश्विक मानकों के लिए विनिमेयता और अनुपालन की गारंटी देता है.

अधिकतम 16 बार के दबाव पर काम करने के लिए और -10°C से +80°C के तापमान सीमा के भीतर काम करने में सक्षम,यह सिलेंडर कठोर औद्योगिक आवश्यकताओं को पूरा करने में सक्षम बहुमुखी प्रतिभा का प्रदर्शन करता है100 मिमी के बोर आकार से 6 बार पर 4710N का शक्तिशाली सैद्धांतिक धक्का मिलता है, जिससे यह विशेष रूप से भारी शुल्क वाले अनुप्रयोगों के लिए उपयुक्त होता है जो उच्च शक्ति और लंबे समय तक चलने वाले प्रदर्शन की मांग करते हैं।

विशेषताएं:

अनुकूलन कुशनिंग प्रणाली (एसीएस) स्वचालित रूप से विभिन्न भारों के आधार पर कुशनिंग को समायोजित करती है। इससे मैनुअल समायोजन की आवश्यकता समाप्त हो जाती है,ध्वनि और कंपन के स्तर को काफी कम करते हुए सुचारू और सुरक्षित संचालन सुनिश्चित करना.

यह उत्पाद आईएसओ 15552, वीडीएमए 24562, और एनएफई 49-003-1 सहित अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानकों का पालन करता है।इस प्रकार की अनुपालन वैश्विक विनिमेयता की गारंटी देता है और मौजूदा प्रणालियों में एकीकरण को सरल बनाता है.

बाहरी टाई रॉड के साथ एक गोल बैरल डिजाइन की विशेषता है, निर्माण आक्रामक औद्योगिक वातावरण के लिए उपयुक्त असाधारण स्थायित्व प्रदान करता है।यह मजबूत डिजाइन लंबे जीवन और विश्वसनीय प्रदर्शन सुनिश्चित करता है.

मानक चुंबकीय पिस्टन से लैस, यह M/50 श्रृंखला जैसे कंद या ठोस-राज्य स्विचों का उपयोग करके आसान स्थिति संवेदन की अनुमति देता है, जिससे परिचालन सटीकता और नियंत्रण में वृद्धि होती है।

यह प्रणाली 1 से 16 बार तक के दबाव के दायरे में कुशलता से काम करती है, जिससे यह हल्के से लेकर भारी कार्य तक विभिन्न अनुप्रयोगों के लिए बहुमुखी हो जाती है।

1000 मिमी तक के मानक और गैर-मानक दोनों विकल्पों को कवर करते हुए स्ट्रोक लंबाई का एक विस्तृत चयन उपलब्ध है, इस प्रकार विविध परिचालन आवश्यकताओं को पूरा करता है।

पीयूआर सील का उपयोग कम घर्षण संचालन को सुविधाजनक बनाता है और उत्पाद के सेवा जीवन को बढ़ाता है। इसके अतिरिक्त यह चिकनी और गैर चिकनी हवा दोनों के साथ संगत है,रखरखाव के प्रयासों को कम करना.

इस उत्पाद को EN 61373 श्रेणी 1, वर्ग A + B मानकों के अनुसार कठोर परीक्षण किया गया है, जिससे यह मांग वाले रेल और परिवहन अनुप्रयोगों के लिए उपयुक्त है।

6 बार के ऑपरेटिंग दबाव पर, आउटस्ट्रोक के दौरान 4710 एन और इंट्रास्ट्रोक के दौरान 4416 एन का सैद्धांतिक जोर उत्पन्न होता है, जो चुनौतीपूर्ण अनुप्रयोगों के लिए आवश्यक असाधारण शक्ति प्रदान करता है।

विभिन्न पिस्टन रॉड सामग्री, विशेष वाइपर, कम घर्षण सील और विस्तारित पिस्टन रॉड के साथ संगतता प्रदान करने वाले कई संस्करण उपलब्ध हैं।

तकनीकी मापदंडः

अनुप्रयोग:

सहायता एवं सेवाएं:

हमारे पिस्टन वायवीय सिलेंडर उत्पाद को औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय और कुशल प्रदर्शन के लिए डिज़ाइन किया गया है।अनुशंसित स्थापना का पालन करना महत्वपूर्ण है, रखरखाव, और समस्या निवारण दिशानिर्देश।

स्थापनाः

सुनिश्चित करें कि सिलेंडर को सुरक्षित रूप से लगाया गया है और उचित रूप से संरेखित किया गया है ताकि साइड लोड से बचा जा सके जो शीघ्रपतन का कारण बन सके।सिलेंडर विनिर्देशों के अनुरूप उपयुक्त फिटिंग और कनेक्टर का प्रयोग करेंयह सत्यापित करें कि हवा की आपूर्ति स्वच्छ, सूखी और अनुशंसित दबाव स्तरों के अनुरूप है।

रखरखावः

सिलेंडर को नियमित रूप से पहनने, क्षति या रिसाव के संकेतों के लिए जांचें। उत्पाद के मैनुअल में निर्दिष्ट सिलेंडर को चिकनाई करें ताकि सुचारू संचालन बनाए रखा जा सके।प्रदर्शन में गिरावट को रोकने के लिए सील और अन्य पहनने के घटकों को समय-समय पर बदलें.

समस्या निवारणः

यदि सिलेंडर सुचारू रूप से काम नहीं करता है या आगे बढ़ने में विफल रहता है, तो वायु आपूर्ति की समस्याओं, रुकावटों या यांत्रिक बाधाओं की जांच करें।पुष्टि करें कि नियंत्रण वाल्व और कनेक्शन ठीक से काम कर रहे हैंनिरंतर समस्याओं के लिए, उन्नत निदान और मरम्मत प्रक्रियाओं के लिए विस्तृत तकनीकी मैनुअल देखें।

हमारी तकनीकी सहायता टीम पिस्टन वायवीय सिलेंडर से संबंधित किसी भी प्रश्न या मुद्दे के साथ आपकी सहायता करने के लिए समर्पित है।हम किसी भी रखरखाव या मरम्मत करने से पहले विस्तृत निर्देशों और सुरक्षा जानकारी के लिए उत्पाद प्रलेखन का संदर्भ लेने की सलाह देते हैं.

पैकिंग और शिपिंग:

उत्पाद पैकेजिंगःप्रत्येक पिस्टन वायवीय सिलेंडर को परिवहन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। सिलेंडर को पहले किसी भी सतह क्षति को रोकने के लिए एंटी-स्टेटिक बुलबुला रैप में लपेटा जाता है।इसके बाद इसे एक मज़बूत घुमावदार कार्डबोर्ड बॉक्स के अंदर रखा जाता है जिसमें उत्पाद को मजबूती से पकड़ने के लिए कस्टम फोम इंजेक्शन होते हैंपैकेजिंग पर उत्पाद की जानकारी, हैंडलिंग निर्देश और आसानी से पहचान के लिए बारकोड के साथ स्पष्ट रूप से लेबल किया गया है।

नौवहन:हम आपके पिस्टन वायवीय सिलेंडर को शीघ्र और सुरक्षित रूप से वितरित करने के लिए विश्वसनीय शिपिंग विकल्प प्रदान करते हैं।आदेश 1-2 कार्य दिवसों के भीतर संसाधित किए जाते हैं और उपलब्ध ट्रैकिंग के साथ विश्वसनीय वाहक के माध्यम से भेज दिया जाता हैआपके स्थान के आधार पर, मानक शिपिंग में आमतौर पर 5-7 कार्य दिवस लगते हैं, जबकि त्वरित विकल्प तेजी से वितरण के लिए उपलब्ध हैं।सभी शिपमेंट में पारगमन के दौरान हानि या क्षति के खिलाफ सुरक्षा के लिए बीमा शामिल है.
