| ब्रांड नाम: | Norgren |
| प्रमाणन: | CE |

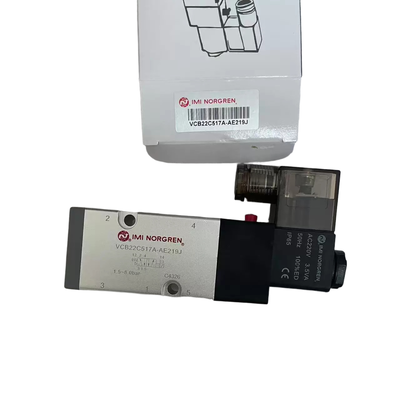

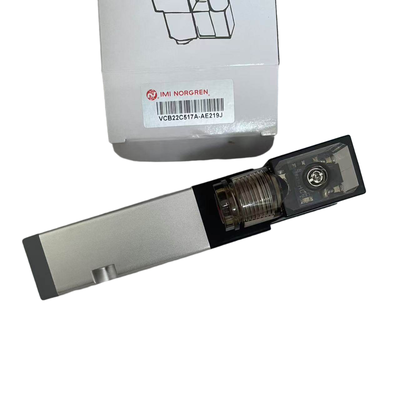

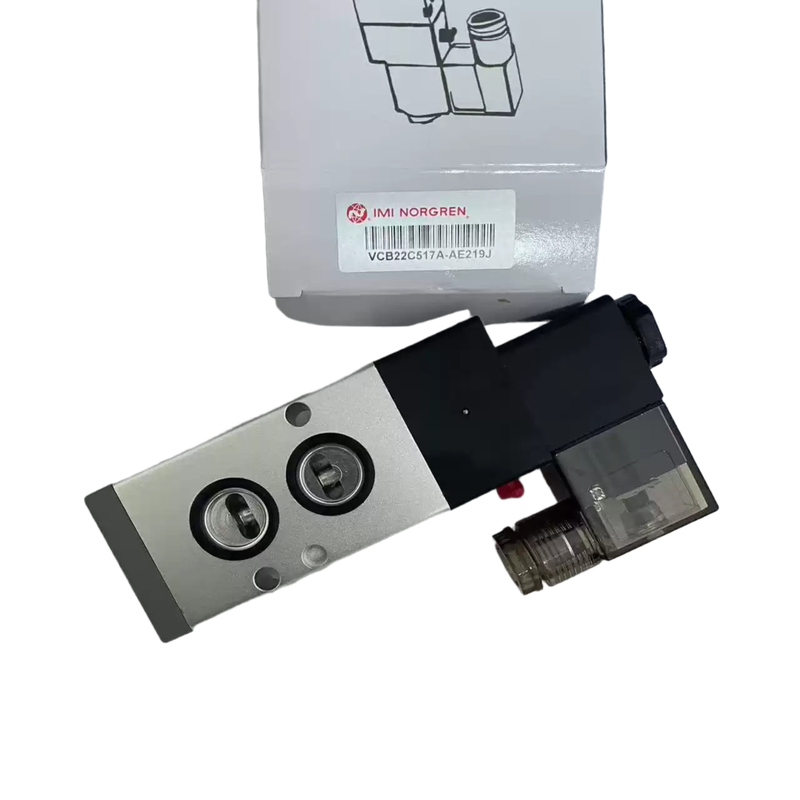

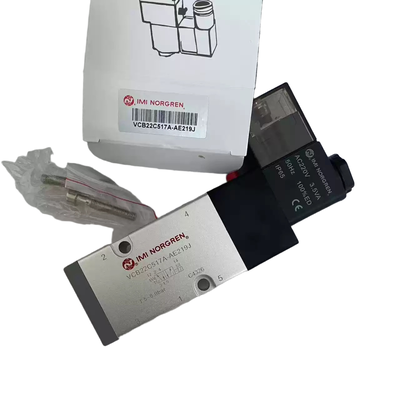

| मॉडल संख्या: | VCB22C517A-AE219J |
| दस्तावेज: | VCB22.pdf |
| Minimum Order Quantity: | 1 |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Cardboard Box |
| Delivery Time: | 1-7Work Days After Payment |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| Supply Ability: | 5000 Pieces/1Month |
| कार्य: | 3/2 नंबर, 3/2 एनसी, 5/2, 5/3 एपीबी, 5/3 सीओई, 5/3 सीओपी | शृंखला: | वीसीबी22 |
|---|---|---|---|
| परिचालन दाब: | 1.5 से 8 बार | पायलट आपूर्ति: | आंतरिक |
| ब्रांड: | IMI नॉरग्रेन | वाल्व प्रकार: | सोलेनॉइड एक्चुएटेड स्पूल वाल्व |
| मध्यम: | संपीड़ित हवा, 40 μm तक फ़िल्टर की गई, चिकनाईयुक्त या गैर-चिकनाईयुक्त | वोल्टेज विकल्प: | 24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| प्रमुखता देना: | NAMUR माउंटेड सोलेनोइड वाल्व,G1/4 5/2 न्यूमेटिक वाल्व,AC220V डायरेक्शनल कंट्रोल वाल्व |
||
IMI Norgren VCB22 श्रृंखला सोलेनोइड संचालित स्पूल वाल्वों की एक उच्च-प्रदर्शन श्रृंखला का प्रतिनिधित्व करती है, जिसे औद्योगिक वायवीय स्वचालन में विश्वसनीय दिशात्मक नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है। यह श्रृंखला बहुमुखी विन्यास प्रदान करती है, जिसमें 3/2, 5/2, और 5/3 दिशात्मक नियंत्रण कार्य शामिल हैं, जो इसे वायवीय अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।
एक कॉम्पैक्ट एल्यूमीनियम हाउसिंग के साथ निर्मित, VCB22 श्रृंखला मानक LED संकेतक रोशनी और एक आंतरिक पायलट एयर सप्लाई सिस्टम से सुसज्जित है। यह 245 से 3350 लीटर प्रति मिनट तक की प्रवाह दर का समर्थन करता है, जो छोटे पैमाने से लेकर उच्च-प्रवाह आवश्यकताओं तक वायवीय सर्किट की जरूरतों को प्रभावी ढंग से पूरा करता है।
ये वाल्व चार अलग-अलग चौड़ाई में आते हैं - 18 मिमी, 22 मिमी, 27 मिमी, और 34 मिमी - और M5, G1/8, G1/4, G3/8, और G1/2 सहित विभिन्न पोर्ट आकार विकल्पों की सुविधा देते हैं। इसके अतिरिक्त, यह श्रृंखला NAMUR माउंटिंग मानकों का समर्थन करती है, जो एक सब-बेस मैनिफोल्ड सिस्टम के माध्यम से आसान असेंबली और रखरखाव की सुविधा प्रदान करती है।
IMI Norgren VCB22 श्रृंखला का व्यापक रूप से पैकेजिंग मशीनरी, ऑटोमोटिव उत्पादन, खाद्य और पेय प्रसंस्करण, कपड़ा उपकरण, रासायनिक प्रसंस्करण, और सामान्य औद्योगिक स्वचालन जैसे कई उद्योगों में उपयोग किया जाता है, जो इसकी बहुमुखी प्रतिभा और मजबूत प्रदर्शन को रेखांकित करता है।
ये औद्योगिक सोलेनोइड वाल्व विश्वसनीय ब्रांड IMI Norgren के वास्तविक उत्पाद हैं, जो उनके उच्च-गुणवत्ता और विश्वसनीय प्रदर्शन के लिए जाने जाते हैं। वे 3/2, 5/2, और 5/3 प्रकारों सहित विभिन्न दिशात्मक नियंत्रण विन्यासों में आते हैं, जो विविध अनुप्रयोग आवश्यकताओं को पूरा करते हैं।
वाल्व चार अलग-अलग चौड़ाई में उपलब्ध हैं: 18 मिमी (टाइप ए), 22 मिमी (टाइप बी), 27 मिमी (टाइप सी), और 34 मिमी (टाइप डी)। यह सीमा विशिष्ट सिस्टम आवश्यकताओं के आधार पर उपयुक्त आकार चुनने में लचीलापन प्रदान करती है। आकार विकल्पों के साथ, M5, G1/8, G1/4, G3/8, और G1/2 जैसे व्यापक पोर्ट विकल्प हैं, साथ ही G1/4 और G3/8 में विशेष NAMUR पोर्ट भी हैं।
उच्च प्रवाह क्षमता के लिए डिज़ाइन किए गए, ये वाल्व 6 बार के इनलेट दबाव पर 1 बार दबाव ड्रॉप के साथ 245 से 3350 लीटर प्रति मिनट के बीच संभाल सकते हैं। संचालन में आसानी के लिए, प्रत्येक वाल्व में एक मानक LED संकेतक प्रकाश शामिल है जो स्पष्ट रूप से पावर स्थिति दिखाता है, जबकि मैनुअल ओवरराइड में कमीशनिंग और रखरखाव कार्यों की सुविधा के लिए एक पुश और टर्न लॉक तंत्र है।
निरंतर औद्योगिक उपयोग के लिए निर्मित, वाल्वों में 100% ड्यूटी रेटिंग है, जो दीर्घकालिक विश्वसनीय संचालन सुनिश्चित करती है। वे IP65 सुरक्षा वर्ग की सुविधा भी देते हैं, जो उन्हें कठोर और मांग वाले वातावरण के लिए उपयुक्त बनाता है। मजबूत एल्यूमीनियम हाउसिंग एक हल्का फिर भी मजबूत संरचना प्रदान करता है, और NBR सील संपीड़ित हवा के साथ प्रभावी सेवा सुनिश्चित करती है।
सब-बेस माउंटिंग सिस्टम के साथ स्थापना को सरल बनाया गया है जो न केवल पाइपिंग को सुव्यवस्थित करता है बल्कि मैनिफोल्ड असेंबली को भी सक्षम बनाता है। डिजाइन में एक आंतरिक पायलट एयर सप्लाई शामिल है, जिससे किसी भी बाहरी पायलट एयर स्रोत की आवश्यकता समाप्त हो जाती है। इसके अलावा, वाल्व वोल्टेज भिन्नता +/-10% को सहन करते हैं, जो विशिष्ट औद्योगिक बिजली उतार-चढ़ाव को समायोजित करते हैं।
ग्राहक स्प्रिंग रिटर्न के साथ सिंगल सोलेनोइड वाल्व या डबल सोलेनोइड विकल्पों के बीच चयन कर सकते हैं। इसके अतिरिक्त, 5/3 दिशात्मक नियंत्रण वाल्वों के लिए, तीन केंद्र स्थिति कार्य पेश किए जाते हैं: ऑल पोर्ट्स ब्लॉक्ड (APB), सेंटर ओपन एग्जॉस्ट (COE), और सेंटर ओपन प्रेशर (COP), जो विशिष्ट अनुप्रयोग मांगों के अनुरूप बहुमुखी नियंत्रण विकल्प प्रदान करते हैं।
| माध्यम | संपीड़ित वायु, 40 माइक्रोन तक फ़िल्टर की गई, चिकनाई युक्त या गैर-चिकनाई युक्त |
| श्रृंखला | VCB22 |
| प्रवाह दर | 245 से 3350 लीटर/मिनट |
| परिवेश/माध्यम तापमान | -5°C से +70°C |
| ब्रांड | IMI Norgren |
| वाल्व प्रकार | सोलेनोइड संचालित स्पूल वाल्व |
| कार्य | 3/2 सामान्य रूप से खुला, 3/2 सामान्य रूप से बंद, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| पायलट आपूर्ति | आंतरिक |
| संचालन दबाव | 1.5 से 8 बार |
| वोल्टेज विकल्प | 24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
Norgren VCB22 श्रृंखला सोलेनोइड वाल्व का व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों में उपयोग किया जाता है। ये वाल्व विभिन्न विनिर्माण और स्वचालन आवश्यकताओं के अनुरूप विश्वसनीय वायवीय नियंत्रण समाधान प्रदान करते हैं।
उन्हें खाद्य पैकेजिंग लाइनों, कार्टन बनाने की प्रक्रियाओं और भरने के संचालन में वायवीय सक्रियण को प्रबंधित करने के लिए सामान्य रूप से नियोजित किया जाता है, जो कुशल और सटीक नियंत्रण सुनिश्चित करता है।
ऑटोमोटिव उद्योग में, ये वाल्व वेल्डिंग फिक्स्चर, असेंबली लाइनों और रोबोटिक वर्कसेल के लिए एयर सर्किट स्विचिंग की सुविधा प्रदान करते हैं, जो सुव्यवस्थित उत्पादन वर्कफ़्लो में योगदान करते हैं।
वाल्व भरने वाले उपकरण, लेबलिंग मशीनों और छँटाई प्रणालियों के स्वचालित नियंत्रण को सक्षम करते हैं, जिससे खाद्य और पेय प्रसंस्करण में सटीकता और गति बढ़ती है।
वे कपड़ा विनिर्माण वातावरण में करघे, रंगाई मशीनों और कपड़े हैंडलिंग लाइनों के लिए वायवीय ड्राइव प्रदान करने में भी महत्वपूर्ण भूमिका निभाते हैं।
प्रक्रिया नियंत्रण द्रव सर्किट में वायवीय अलगाव के लिए उपयोग किए जाने वाले, ये सोलेनोइड वाल्व रासायनिक और फार्मास्युटिकल अनुप्रयोगों में महत्वपूर्ण हैं, हालांकि उपयोग से पहले माध्यम संगतता को सत्यापित किया जाना चाहिए।
इलेक्ट्रॉनिक्स और सेमीकंडक्टर क्षेत्रों के भीतर, VCB22 श्रृंखला क्लीनरूम उपकरण, प्रिंटेड सर्किट बोर्ड (PCB) असेंबली स्टेशनों और निरीक्षण प्रणालियों के लिए सटीक वायवीय नियंत्रण प्रदान करती है।
वाल्व मशीन लोडिंग और अनलोडिंग, कन्वेयर संचालन, लिफ्ट और रोटरी टेबल मूवमेंट जैसे विभिन्न स्वचालन कार्यों में दिशात्मक नियंत्रण प्रदान करते हैं।
यह श्रृंखला NAMUR मानक का पालन करते हुए, सिलेंडर और नियंत्रण वाल्व सहित वायवीय एक्चुएटर्स पर सीधे माउंटिंग का समर्थन करने के लिए डिज़ाइन की गई है।
इसके अतिरिक्त, VCB22 वाल्व सब-बेस का उपयोग करके मल्टी-वाल्व केंद्रीकृत स्थापना के लिए उपयुक्त हैं, जो मैनिफोल्ड सिस्टम में सुव्यवस्थित और एकीकृत पाइपिंग समाधानों को सक्षम करते हैं।
Norgren सोलेनोइड वाल्व वायवीय और द्रव प्रणालियों के विश्वसनीय और कुशल नियंत्रण प्रदान करने के लिए डिज़ाइन किए गए हैं। तकनीकी सहायता के लिए, कृपया सटीक सहायता की सुविधा के लिए उत्पाद मॉडल संख्या, विनिर्देशों और आवेदन विवरण तैयार रखें।
हमारी तकनीकी सहायता टीम स्थापना मार्गदर्शन, समस्या निवारण, रखरखाव युक्तियों और उत्पाद चयन के साथ सहायता कर सकती है ताकि आपके Norgren सोलेनोइड वाल्व के इष्टतम प्रदर्शन को सुनिश्चित किया जा सके।
हम मरम्मत और नवीनीकरण, स्पेयर पार्ट्स की आपूर्ति, और विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कस्टम कॉन्फ़िगरेशन सहित सेवाओं की एक श्रृंखला भी प्रदान करते हैं।
विस्तृत उत्पाद प्रलेखन, जिसमें डेटाशीट, मैनुअल और CAD मॉडल शामिल हैं, के लिए कृपया आधिकारिक Norgren वेबसाइट या उत्पाद कैटलॉग देखें।
सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए सुनिश्चित करें कि सभी स्थापनाएं उत्पाद प्रलेखन में निर्दिष्ट प्रासंगिक सुरक्षा मानकों और संचालन स्थितियों का अनुपालन करती हैं।
Norgren सोलेनोइड वाल्व को पारगमन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। प्रत्येक वाल्व को व्यक्तिगत रूप से एक सुरक्षात्मक प्लास्टिक रैप में सील किया जाता है और फिर किसी भी आंदोलन या क्षति को रोकने के लिए एक मजबूत कार्डबोर्ड बॉक्स के भीतर एक कस्टम-फिट फोम इंसर्ट में रखा जाता है।
शिपिंग के लिए, पैक किए गए उत्पाद को स्पष्ट लेबलिंग के साथ एक टिकाऊ बाहरी कार्टन में संलग्न किया जाता है जिसमें सामग्री और हैंडलिंग निर्देश इंगित किए जाते हैं। हम सुरक्षित और समय पर डिलीवरी की गारंटी के लिए ट्रैकिंग और बीमा प्रदान करने वाली विश्वसनीय कूरियर सेवाओं का उपयोग करते हैं।
उपयोग की जाने वाली सभी पैकेजिंग सामग्री पर्यावरण मानकों के अनुरूप है, यह सुनिश्चित करती है कि Norgren सोलेनोइड वाल्व सही स्थिति में पहुंचे जबकि पारिस्थितिक प्रभाव को कम किया जा सके।
