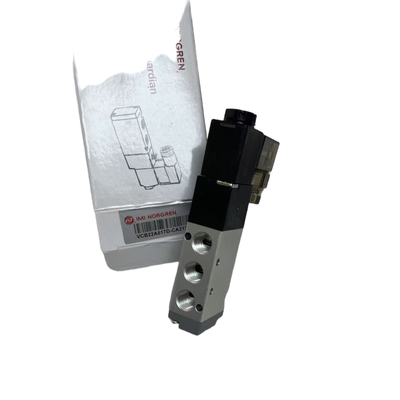

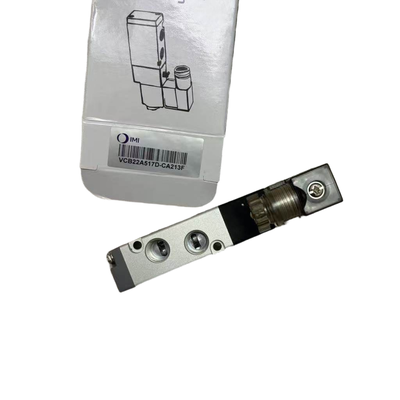

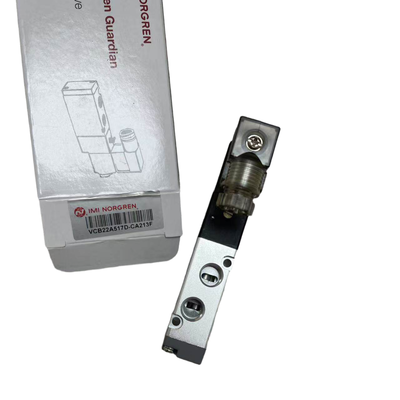

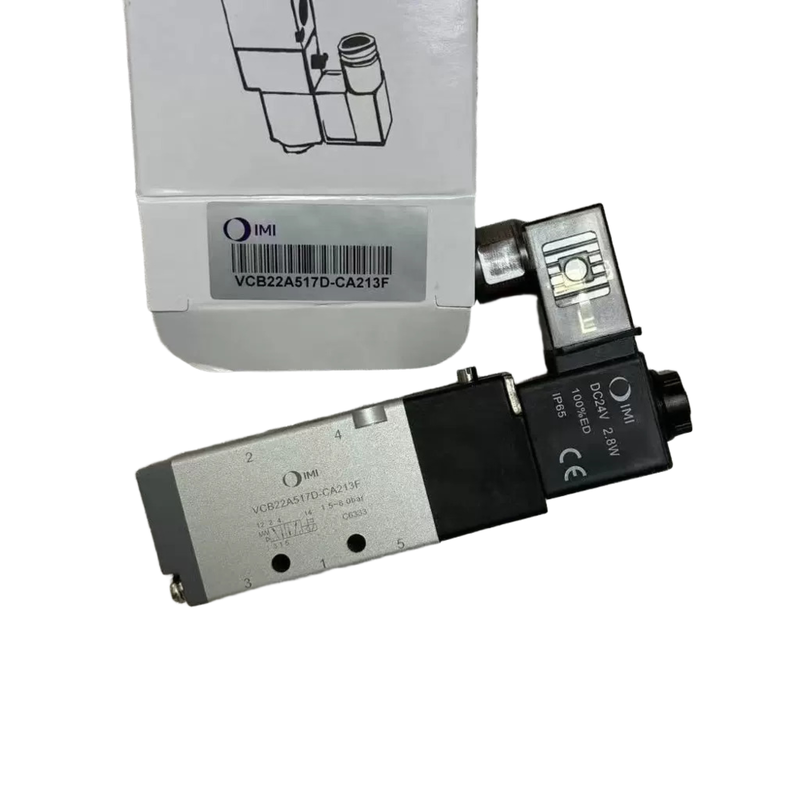

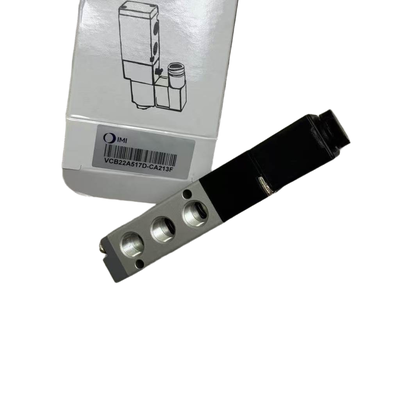

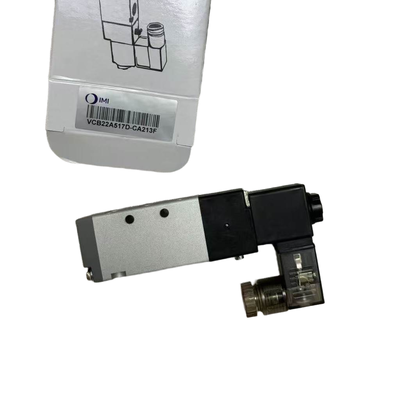

VCB22A517D-CA213F नॉरग्रेन सोलेनोइड वाल्व G1/8 थ्रेड 24VDC 5/2 सिंगल सोलेनोइड स्प्रिंग रिटर्न वायवीय दिशात्मक नियंत्रण वाल्व IMI नॉरग्रेन मूल

उत्पाद विवरण:

IMI Norgren VCB22 सीरीज उच्च-प्रदर्शन सोलेनोइड संचालित स्पूल वाल्वों की एक बहुमुखी श्रृंखला का प्रतिनिधित्व करती है। 3/2, 5/2, और 5/3 दिशात्मक नियंत्रण कार्यात्मकताओं को प्रदान करने के लिए डिज़ाइन किए गए, ये वाल्व औद्योगिक वायवीय स्वचालन आवश्यकताओं के एक व्यापक स्पेक्ट्रम को पूरा करते हैं। एक कॉम्पैक्ट एल्यूमीनियम बॉडी में संलग्न, श्रृंखला मानक LED संकेतक रोशनी और एक आंतरिक पायलट वायु आपूर्ति को शामिल करती है, जो विश्वसनीय संचालन सुनिश्चित करती है। यह 245 से 3350 लीटर प्रति मिनट तक की प्रवाह दर का समर्थन करता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें छोटे पैमाने से लेकर उच्च-प्रवाह वायवीय नियंत्रण तक सब कुछ की मांग होती है।

यह श्रृंखला चार अलग-अलग वाल्व चौड़ाई में पेश की जाती है: 18 मिमी, 22 मिमी, 27 मिमी, और 34 मिमी। पोर्ट आकार M5, G1/8, G1/4, G3/8 से G1/2 तक भिन्न होते हैं, जो विशिष्ट सिस्टम आवश्यकताओं के आधार पर लचीले एकीकरण की अनुमति देते हैं। इसके अतिरिक्त, NAMUR माउंटिंग विकल्पों का समावेश विभिन्न एक्चुएटर डिजाइनों के साथ संगतता की सुविधा प्रदान करता है। VCB22 वाल्व एक सब-बेस सिस्टम की सुविधा देते हैं जो मैनिफोल्ड असेंबली को सरल बनाता है और रखरखाव प्रक्रियाओं को आसान बनाता है, जिससे समग्र सिस्टम दक्षता में वृद्धि होती है।

उनके मजबूत डिजाइन और लचीलेपन के कारण, VCB22 सीरीज वाल्वों का कई उद्योगों में व्यापक रूप से उपयोग किया गया है। सामान्य अनुप्रयोगों में पैकेजिंग मशीनरी, ऑटोमोटिव विनिर्माण, खाद्य और पेय उत्पादन, कपड़ा मशीनरी, रासायनिक प्रसंस्करण, और सामान्य औद्योगिक स्वचालन शामिल हैं। विभिन्न वायवीय सर्किट मांगों को पूरा करने की उनकी क्षमता उन्हें विभिन्न औद्योगिक वातावरणों में परिचालन नियंत्रण और दक्षता बढ़ाने के लिए एक विश्वसनीय विकल्प बनाती है।

विशेषताएं:

ये प्रामाणिक IMI Norgren सोलेनोइड वाल्व हैं, जो औद्योगिक अनुप्रयोगों में अपनी विश्वसनीय ब्रांड गुणवत्ता के लिए जाने जाते हैं। वे विभिन्न दिशात्मक नियंत्रण विन्यासों में आते हैं, जिनमें 3/2, 5/2, और 5/3 प्रकार शामिल हैं जो सिस्टम की आवश्यकताओं की एक विस्तृत श्रृंखला के अनुरूप हैं।

वाल्वों को चार अलग-अलग आकारों में पेश किया जाता है ताकि विभिन्न स्थापना आवश्यकताओं से मेल खा सकें: 18 मिमी (टाइप ए), 22 मिमी (टाइप बी), 27 मिमी (टाइप सी), और 34 मिमी (टाइप डी)। इसके अतिरिक्त, उपयोगकर्ता M5, G1/8, G1/4, G3/8, और G1/2 जैसे विभिन्न पोर्ट विकल्पों के साथ-साथ NAMUR मानक G1/4 और G3/8 में से चुन सकते हैं।

6 बार इनलेट दबाव और 1 बार दबाव ड्रॉप पर 245 से 3350 लीटर प्रति मिनट तक की उच्च प्रवाह क्षमता के साथ, ये वाल्व कुशल द्रव नियंत्रण सुनिश्चित करते हैं। संचालन में आसानी के लिए बिजली की स्थिति को स्पष्ट रूप से प्रदर्शित करने के लिए एक LED संकेतक प्रकाश मानक के रूप में एकीकृत है।

वाल्वों में एक सुविधाजनक पुश और टर्न मैनुअल ओवरराइड की सुविधा है जो कमीशनिंग या रखरखाव के दौरान सरल लॉकिंग की अनुमति देता है। निरंतर संचालन के लिए डिज़ाइन किए गए, उनके पास 100% ड्यूटी चक्र रेटिंग है, जो उन्हें मांग वाले वातावरण में लंबे समय तक उपयोग के लिए उपयुक्त बनाता है।

कठोर परिस्थितियों से सुरक्षा एक IP65 रेटेड एनक्लोजर द्वारा प्रदान की जाती है, जो एक मजबूत फिर भी हल्के एल्यूमीनियम आवास के साथ संयुक्त है। सीलिंग प्रणाली NBR सील का उपयोग करती है, जो विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए संपीड़ित वायु सेवा के लिए अनुकूलित है।

स्थापना एक सब-बेस माउंटिंग सिस्टम द्वारा सुव्यवस्थित की जाती है जो पाइपिंग को सरल बनाती है और आसान मैनिफोल्ड असेंबली का समर्थन करती है। इन वाल्वों को आंतरिक पायलट वायु आपूर्ति की आवश्यकता होती है, जिससे बाहरी पायलट लाइनों की आवश्यकता समाप्त हो जाती है। इसके अतिरिक्त, डिवाइस वोल्टेज उतार-चढ़ाव को ±10% के भीतर सहन करते हैं, जो विशिष्ट औद्योगिक बिजली भिन्नताओं के लिए अच्छी तरह से अनुकूल होते हैं।

उपलब्ध विकल्पों में स्प्रिंग रिटर्न के साथ सिंगल सोलेनोइड वाल्व के साथ-साथ डबल सोलेनोइड कॉन्फ़िगरेशन शामिल हैं। 5/3 वाल्व प्रकार के लिए, तीन केंद्र फ़ंक्शन पेश किए जाते हैं: सभी पोर्ट ब्लॉक (APB) , सेंटर ओपन एग्जॉस्ट (COE) , और सेंटर ओपन प्रेशर (COP) , जो आवेदन की मांगों के अनुसार बहुमुखी नियंत्रण प्रदान करते हैं।

तकनीकी पैरामीटर:

अनुप्रयोग:

समर्थन और सेवाएँ:

Norgren इष्टतम प्रदर्शन और ग्राहक संतुष्टि सुनिश्चित करने के लिए हमारे सोलेनोइड वाल्व उत्पादों के लिए व्यापक तकनीकी सहायता और सेवाएं प्रदान करने के लिए प्रतिबद्ध है। हमारी अनुभवी तकनीकी टीम उत्पाद चयन, स्थापना मार्गदर्शन, समस्या निवारण और रखरखाव सलाह के साथ सहायता के लिए उपलब्ध है।

हम उपयोगकर्ताओं को हमारे सोलेनोइड वाल्वों के विनिर्देशों और उचित संचालन को समझने में मदद करने के लिए विस्तृत उत्पाद दस्तावेज प्रदान करते हैं, जिसमें डेटाशीट, स्थापना मैनुअल और रखरखाव गाइड शामिल हैं। अधिक जटिल अनुप्रयोगों के लिए, हमारे विशेषज्ञ आपकी विशिष्ट आवश्यकताओं के अनुरूप अनुकूलित समाधान और तकनीकी परामर्श प्रदान कर सकते हैं।

Norgren आपके सोलेनोइड वाल्वों के जीवनकाल को बढ़ाने, डाउनटाइम को कम करने और टिकाऊ संचालन का समर्थन करने के लिए मरम्मत और नवीनीकरण सेवाएं भी प्रदान करता है। ग्राहकों को नवीनतम उत्पाद सुविधाओं और उद्योग की सर्वोत्तम प्रथाओं के साथ अद्यतित रखने के लिए नियमित प्रशिक्षण सत्र और वेबिनार उपलब्ध हैं।

गुणवत्ता और सेवा उत्कृष्टता के प्रति हमारी प्रतिबद्धता यह सुनिश्चित करती है कि आपको अपने Norgren सोलेनोइड वाल्व उत्पादों के जीवनचक्र के दौरान त्वरित और प्रभावी सहायता मिले।

पैकिंग और शिपिंग:

Norgren सोलेनोइड वाल्व को पारगमन के दौरान सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। प्रत्येक वाल्व को क्षति और जंग को रोकने के लिए एंटी-स्टैटिक, नमी-प्रतिरोधी पैकेजिंग में व्यक्तिगत रूप से सील किया जाता है। उत्पाद को फिर एक मजबूत, गद्देदार बॉक्स में रखा जाता है जो झटके और कंपन को अवशोषित करने के लिए डिज़ाइन किया गया है।

बड़े ऑर्डर के लिए, उत्पाद की अखंडता बनाए रखने के लिए अतिरिक्त पैडिंग के साथ मजबूत डिब्बों में कई इकाइयों को सुरक्षित रूप से पैक किया जाता है। सभी पैकेजों को उत्पाद जानकारी, हैंडलिंग निर्देशों और शिपिंग विवरण के साथ स्पष्ट रूप से लेबल किया गया है ताकि सुचारू डिलीवरी की सुविधा हो सके।

शिपिंग विश्वसनीय वाहकों के माध्यम से की जाती है जिसमें शिपमेंट की स्थिति की निगरानी के लिए ट्रैकिंग विकल्प उपलब्ध होते हैं। अंतरराष्ट्रीय शिपिंग नियमों का पालन सुनिश्चित करने के लिए विशेष देखभाल की जाती है, जिससे दुनिया भर के ग्राहकों को Norgren सोलेनोइड वाल्व की समय पर और सुरक्षित डिलीवरी सुनिश्चित होती है।
