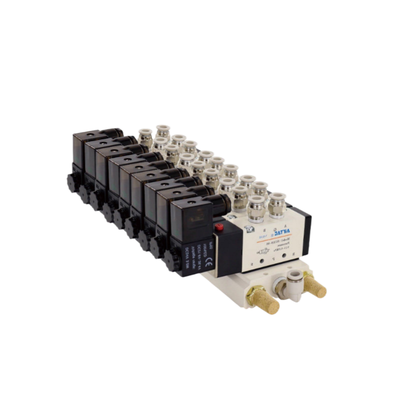

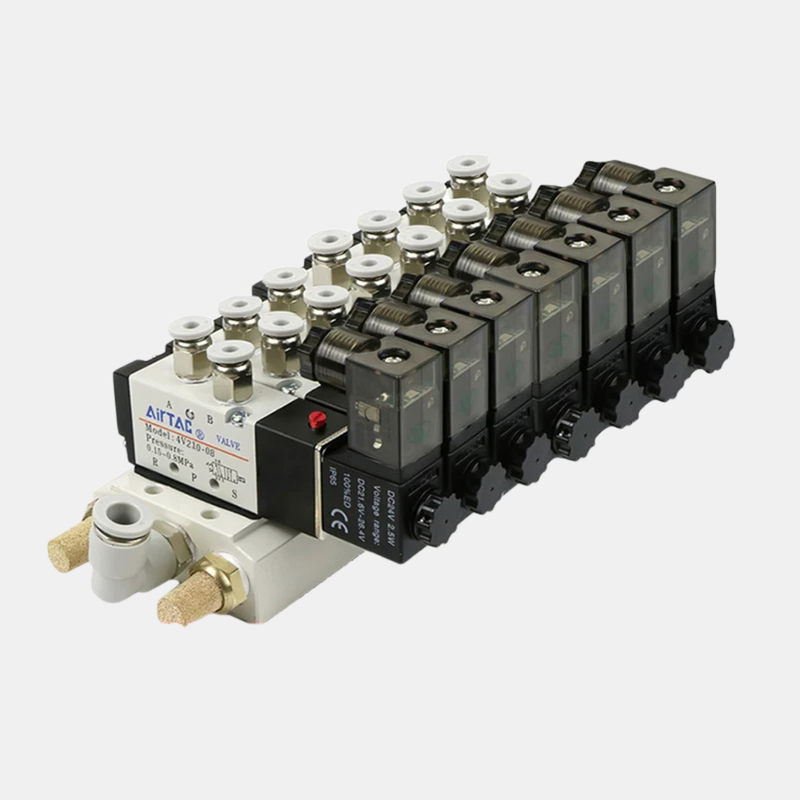

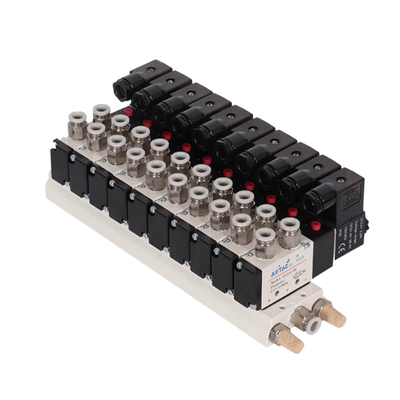

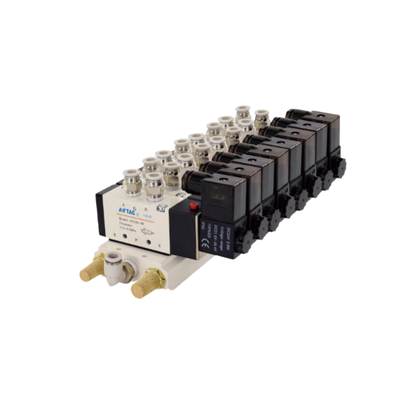

एयरटैक 4V210-08 दिशात्मक नियंत्रण सोलनॉइड वाल्व असेंबली 7 से 10 स्टेशन संयुक्त वाल्व पैक छोटा प्रवाह पथ मल्टी चैनल वायु नियंत्रण प्रणाली के लिए कम वायु रिसाव

उत्पाद का वर्णन:

4 वी श्रृंखला में पायलट-संचालित 5/2-तरफ़ा वायवीय सोलेनोइड वाल्वों का एक बहुमुखी संग्रह शामिल है, साथ ही व्यक्तिगत प्रतिस्थापन कॉइल और पूर्व-संयोजित बहु-स्टेशन मनिफोल्ड किट भी शामिल हैं।ये घटक विशेष रूप से औद्योगिक स्वचालन प्रणालियों के भीतर संपीड़ित हवा के विश्वसनीय दिशात्मक नियंत्रण को सुनिश्चित करने के लिए डिज़ाइन किए गए हैं. श्रृंखला में वाल्व पोर्ट के आकार शामिल हैं जो M5 और 1/8 "से 1/2" तक होते हैं, जिसमें प्रभावी क्रॉस-सेक्शन क्षेत्र शामिल हैं जो 12 मिमी 2 और 50 मिमी 2 के बीच होते हैं। इसके अतिरिक्त,प्रवाह गुणांक (Cv) 0 से भिन्न होते हैं.56 से 2.80, जिससे वाल्व विभिन्न एक्ट्यूएटर आयामों और गति की मांगों के अनुरूप हो सकते हैं।

वाल्व कई विन्यासों में उपलब्ध हैंः पूर्ण एकल या डबल सोलेनोइड इकाइयों, वाल्व निकायों को अकेले मनिफोल्ड में एकीकृत करने या प्रतिस्थापन के रूप में,और अलग AC220V या DC24V प्रतिस्थापन कॉइल क्षेत्र में रखरखाव की सुविधा के लिएमल्टी-स्टेशन मैनिफोल्ड किट 4V210-08 और 4V110-06 मॉडल के साथ संगत 2 से 10 स्टेशनों के साथ पूर्व-व्यवस्थित हैं। 4V310-08 और 4V310-10 श्रृंखला के लिए समर्पित किट भी उपलब्ध हैं।एकीकृत संचालक डिजाइन के लिए धन्यवाद, कई वाल्वों को एक मजबूत आधार पर समेकित किया जाता है, जो स्थापना को सुव्यवस्थित करता है और कॉम्पैक्ट नियंत्रण अलमारियों के भीतर स्थान की बचत करता है।केंद्रीकृत आपूर्ति और निकास बंदरगाहों बाहरी फिटिंग की आवश्यकता को कम करने और व्यक्तिगत वाल्व पाइपिंग की तुलना में संभावित रिसाव बिंदुओं को कमप्रत्येक स्टेशन के लिए स्वतंत्र वायरिंग भी एक मनिफोल्ड ब्लॉक पर एसी और डीसी वोल्टेज को मिश्रित करने में सक्षम बनाता है, जो पीएलसी नियंत्रणों को मैनुअल सुरक्षा स्टेशनों के साथ जोड़ने वाली प्रणालियों के लिए लचीलापन बढ़ाता है।

वाल्व निकाय एल्यूमीनियम मिश्र धातु से निर्मित होते हैं और इसमें एक स्लाइडिंग कॉलम संरचना शामिल होती है जो उत्कृष्ट सीलिंग और प्रतिक्रियाशील संचालन प्रदान करती है।घर्षण को कम करने के लिए आंतरिक छेद को सटीक मशीनिंग से गुजरना पड़ता हैइन वाल्वों को तेल स्नेहन की आवश्यकता नहीं होती है; हालांकि, यदि स्नेहित हवा का उपयोग किया जाता है, तो इन वाल्वों को तेल स्नेहन की आवश्यकता नहीं होती है।इसे आईएसओ वीजी32 या समकक्ष स्नेहक का उपयोग करके निरंतर आपूर्ति की जानी चाहिएएक मैनुअल ओवरराइड सुविधा मानक के रूप में शामिल है, जो विद्युत शक्ति के बिना स्थापना और समस्या निवारण की अनुमति देती है।कॉइल्स का IP65 रेटिंग है जिसमें AC संस्करणों के लिए लगभग 3 VA या DC संस्करणों के लिए 3 W की बिजली की खपत होती है.

ऑपरेटिंग विनिर्देशों में 0.15 से 0.8 एमपीए (21 से 114 पीएसआई) और 1.2 एमपीए (175 पीएसआई) के एक सबूत दबाव रेटिंग की मानक दबाव सीमा शामिल है।ये वाल्व -20°C से +70°C तक के तापमान वाले वातावरण के लिए उपयुक्त हैं, उन्हें औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अनुकूलन योग्य बनाता है।

विशेषताएं:

उपलब्ध पोर्ट आकार M5 और 1/8 इंच से 1/2 इंच तक होते हैं। यह रेंज 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, और 4V410-15 सहित विभिन्न मॉडलों को समायोजित करती है।विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप लचीलापन प्रदान करना.

इन वाल्वों को एक 5/2-तरफा पायलट संचालित दिशात्मक नियंत्रण तंत्र के साथ डिज़ाइन किया गया है, जो विशेष रूप से दोहरी क्रिया करने वाले सिलेंडरों और वायवीय एक्ट्यूएटरों के लिए विश्वसनीय स्विचिंग प्रदर्शन सुनिश्चित करता है।यह सुविधा परिचालन की सटीकता और दक्षता को बढ़ाती है.

ग्राहक एकल और डबल सोलेनोइड विकल्पों के बीच चयन कर सकते हैं। डबल सोलेनोइड मॉडल में एक मेमोरी फ़ंक्शन शामिल है जो ऑपरेशन के दौरान नियंत्रण विश्वसनीयता में सुधार करते हुए वाल्व की स्थिति को पकड़ता है.

सिस्टम एकीकरण या प्रतिस्थापन के प्रयोजनों के लिए, केवल एक वाल्व शरीर विकल्प उपलब्ध है। यह आदर्श है जब कॉइल और वायरिंग पहले से ही स्थापित हैं,अतिरिक्त घटकों की आवश्यकता के बिना निर्बाध विविधता एकीकरण की अनुमति देता है.

अलग-अलग प्रतिस्थापन कॉइल दोनों AC220V और DC24V वेरिएंट में उपलब्ध हैं।ये पूरे वाल्व असेंबली को बदलने की आवश्यकता के बिना कॉइल प्रतिस्थापन को सक्षम करके आसान फील्ड सर्विसिंग की अनुमति देते हैं, जिससे डाउनटाइम और रखरखाव की लागत कम होती है।

मल्टी-स्टेशन मनिफोल्ड किट 4V210-08 और 4V110-06 जैसे मॉडलों के लिए 2 से 10 स्टेशनों तक के कॉन्फ़िगरेशन में पूर्व-संयोजित होते हैं। 4V310-08 और 4V310-10 के लिए अतिरिक्त किट उपलब्ध हैं।सभी स्थापना स्थान और विधानसभा समय को कम करने के लिए डिज़ाइन किया गया है.

एकीकृत मनिफोल्ड बेस एकाधिक वाल्वों को एक एकल, मजबूत आधार पर समेकित करता है जिसमें केंद्रीकृत आपूर्ति और निकास बंदरगाह होते हैं।यह डिजाइन सिस्टम सेटअप को सरल बनाता है और समग्र स्थायित्व में सुधार करता है.

एक उल्लेखनीय विशेषता एक एकल मनिफोल्ड पर वोल्टेज को मिश्रण करने की क्षमता है। प्रत्येक स्टेशन को स्वतंत्र रूप से वायर्ड किया जा सकता है, जिससे कॉम्पैक्ट मनिफोल्ड ब्लॉक के भीतर एसी और डीसी वोल्टेज का संयोजन संभव हो जाता है,बहुमुखी प्रतिभा को बढ़ाना.

एल्यूमीनियम मिश्र धातु से निर्मित, वाल्व निकाय हल्के और टिकाऊ दोनों हैं, जिससे वे मांग वाले औद्योगिक वातावरण के लिए उपयुक्त हैं।यह सामग्री चयन शक्ति बनाए रखते हुए समग्र प्रणाली वजन को कम करने में मदद करता है.

स्लाइडिंग कॉलम संरचना उत्कृष्ट सीलिंग और कम घर्षण के साथ संवेदनशील प्रतिक्रिया सुनिश्चित करती है। इसका परिणाम है कि वाल्व घटकों का सुचारू संचालन और बेहतर दीर्घायु।

वाल्व बिना स्नेहन के काम करते हैं,जो रखरखाव को सरल बनाता है और तेल-मिस्ट संदूषण के जोखिम को समाप्त करता है.

एक मैनुअल ओवरराइड एक मानक सुविधा के रूप में शामिल है, जो आवश्यक होने पर आसान स्थापना, समस्या निवारण और आपातकालीन संचालन की अनुमति देता है।

कॉइलों को IP65 मानकों के अनुसार संरक्षित किया गया है, जिससे वे धूल-अछूता और पानी के जेट के प्रतिरोधी होते हैं, जो चुनौतीपूर्ण पर्यावरणीय परिस्थितियों में उपयोग के लिए वाल्वों के लिए उपयुक्त है।

ये वाल्व 0.15 से 0.8 एमपीए के दबाव दायरे के भीतर कुशलतापूर्वक कार्य करते हैं, जो औद्योगिक वायवीय प्रणालियों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, जबकि प्रूफ दबाव 1 पर नामित है।दबाव में वृद्धि के लिए एक सुरक्षित सीमा प्रदान करने के लिए 2 एमपीए.

इन्हें -20°C से +70°C तक के तापमान के विस्तृत दायरे में विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है, मानक औद्योगिक परिवेश स्थितियों को समायोजित करते हुए।

तकनीकी मापदंडः

अनुप्रयोग:

5/2-तरफ़ा फंक्शन का उपयोग वायवीय एक्ट्यूएटरों के विस्तार और वापस लेने के संचालन के लिए किया जाता है, जिससे सटीक डबल-एक्टिंग सिलेंडर नियंत्रण प्रदान होता है।यह सेटअप विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त विश्वसनीय और कुशल संचालन सुनिश्चित करता है.

बहु-सिलेंडर ऑटोमेशन पैनल, जिसमें कई किट हैं, हवा की आपूर्ति और वायरिंग को केंद्रीकृत करते हैं। यह डिजाइन कॉम्पैक्ट नियंत्रण कैबिनेट का समर्थन करता है जो 10 वाल्व स्टेशनों तक समायोजित कर सकता है,प्रणाली एकीकरण और रखरखाव को सुव्यवस्थित करना.

एक एकल मनिफोल्ड DC 24V पीएलसी संचालित वाल्व स्टेशनों और AC 220V मैनुअल सुरक्षा स्टेशनों दोनों को होस्ट करने में सक्षम है।यह लचीलापन स्थापना को सरल बनाता है और बहुमुखी नियंत्रण प्रणाली विन्यास की अनुमति देता है.

दिशात्मक नियंत्रण विनिर्माण, असेंबली और पैकेजिंग मशीनरी में एक महत्वपूर्ण भूमिका निभाता है। ये नियंत्रण समाधान विभिन्न औद्योगिक क्षेत्रों में कुशल स्वचालन प्रक्रियाओं को सक्षम करते हैं।

नियंत्रण प्रणालियां सामग्री हैंडलिंग संचालन में ग्रिपर, क्लैंप और पोजिशनिंग एक्ट्यूएटर को प्रबंधित करने के लिए आवश्यक हैं, जिससे घटकों और उत्पादों की सटीक और विश्वसनीय गति सुनिश्चित होती है।

स्नेहक रहित संचालन मोड उत्पादन लाइनों पर तेल की संदूषण को रोकता है, जिससे ये नियंत्रण प्रणाली संवेदनशील वातावरण जैसे खाद्य प्रसंस्करण और इलेक्ट्रॉनिक्स असेंबली के लिए आदर्श होती है।

रखरखाव को ऐसे विकल्पों के साथ सरल किया जाता है जो कॉइल और वाल्व निकायों को व्यक्तिगत रूप से बदलने की अनुमति देते हैं। यह लक्षित मरम्मत दृष्टिकोण पूरे मनिफोल्ड असेंबली को बदलने की आवश्यकता से बचता है,डाउनटाइम और लागत को कम करना.

अनुकूलन:

हमारे AirTac 4V210-08 वायवीय वाल्व आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्कृष्ट अनुकूलन सेवाएं प्रदान करते हैं।यह विश्वसनीय प्रदर्शन और सुरक्षा सुनिश्चित करने के लिए सीई प्रमाणन के साथ आता है.

5/2-तरफ़ा पायलट संचालित दिशात्मक नियंत्रण वाल्व में एक टिकाऊ एल्यूमीनियम मिश्र धातु शरीर और मानक एनबीआर सील सामग्री है, जिसे 40 μm तक फ़िल्टर की गई हवा के साथ उपयोग के लिए डिज़ाइन किया गया है।वाल्व ≤0 का त्वरित प्रतिक्रिया समय प्रदान करता है.03 सेकंड, जो इसे सटीक वायवीय नियंत्रण प्रणालियों के लिए आदर्श बनाता है।

हम कार्टन में पैकेजिंग और टी/टी, वेस्टर्न यूनियन और पेपैल जैसे लचीले भुगतान शर्तों सहित अनुकूलन विकल्प प्रदान करते हैं।न्यूनतम आदेश मात्रा केवल 1 टुकड़ा और 5000 टुकड़े प्रति माह की आपूर्ति क्षमता के साथ, हम छोटे और बड़े दोनों आदेशों को कुशलता से समायोजित कर सकते हैं।

डिलीवरी का समय तेजी से है, भुगतान के बाद 1 से 7 कार्य दिवसों के बीच, यह सुनिश्चित करता है कि आपका G1/4 वायवीय सोलेनोइड वाल्व शीघ्रता से पहुंचे।मूल्य आदेश मात्रा और विशिष्ट अनुकूलन आवश्यकताओं के आधार पर बातचीत योग्य है, जिससे आपको अपने निवेश के लिए सर्वोत्तम मूल्य प्राप्त हो सके।

एयरटेक 4V210-08 वायवीय वाल्व के लिए हमारे उत्पाद अनुकूलन सेवाओं का चयन करें ताकि आपके वायवीय प्रणाली के प्रदर्शन और विश्वसनीयता को बढ़ाने वाले अनुकूलित समाधानों का लाभ उठाया जा सके।

सहायता एवं सेवाएं:

हमारे Pneumatic Solenoid Valve उत्पाद को Pneumatic सिस्टम के विश्वसनीय और कुशल नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है। तकनीकी सहायता के लिए, कृपया स्थापना, संचालन के लिए उत्पाद मैनुअल देखें,और समस्या निवारण दिशानिर्देशयह सुनिश्चित करें कि वाल्व को क्षति से बचने और इष्टतम प्रदर्शन सुनिश्चित करने के लिए निर्दिष्ट प्रवाह दिशा और विद्युत रेटिंग के अनुसार स्थापित किया गया है।

यदि आपको उत्पाद के साथ किसी भी समस्या का सामना करना पड़ता है, तो विनिर्देशों के अनुसार विद्युत कनेक्शन, आपूर्ति वोल्टेज, और वायु दबाव के स्तर की जांच करें। नियमित रखरखाव,वाल्व घटकों की सफाई और हवा के रिसाव की जांच सहित, उचित कार्य को बनाए रखने के लिए अनुशंसित है।

हम उत्पाद परामर्श, स्थापना सहायता और समस्या निवारण सहायता सहित सेवाओं की एक व्यापक श्रृंखला प्रदान करते हैं ताकि आपको अपने वायवीय सोलेनोइड वाल्व के प्रदर्शन को अधिकतम करने में मदद मिल सके।आपके उपकरण के जीवनकाल को बढ़ाने के लिए प्रतिस्थापन भागों और उन्नयन भी उपलब्ध हैं.

तकनीकी प्रलेखन, सॉफ्टवेयर अद्यतन और FAQ के लिए, कृपया हमारे ऑनलाइन समर्थन पोर्टल पर जाएँ।हमारे विशेषज्ञों की टीम आपके वायवीय प्रणालियों के सुचारू और कुशल संचालन को सुनिश्चित करने के लिए शीघ्र और प्रभावी समाधान प्रदान करने के लिए प्रतिबद्ध है.
