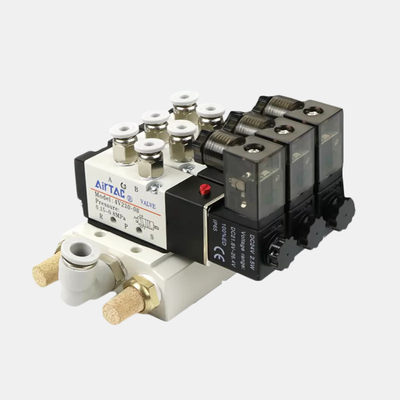

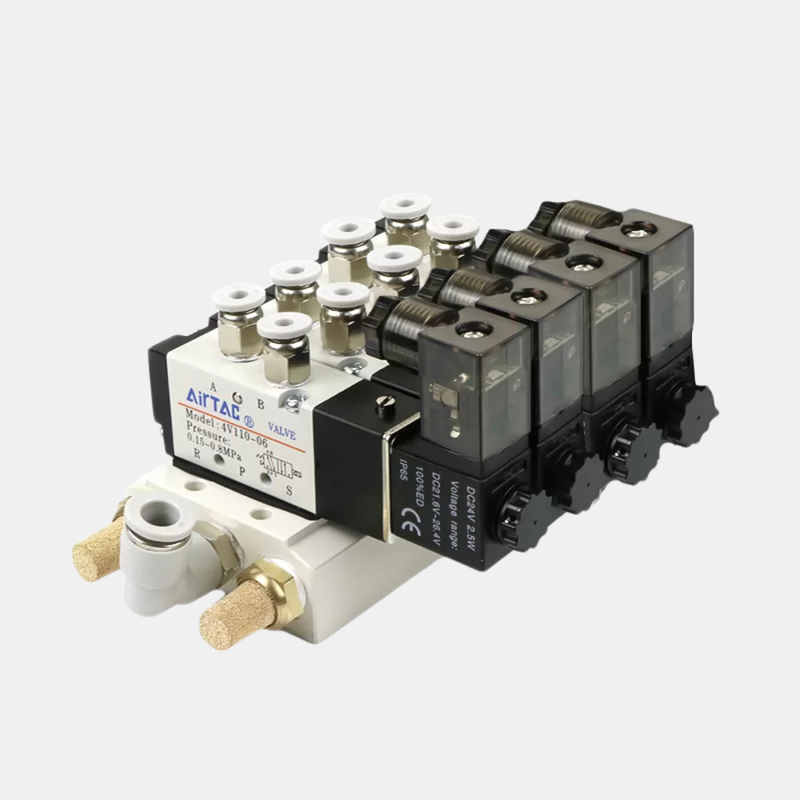

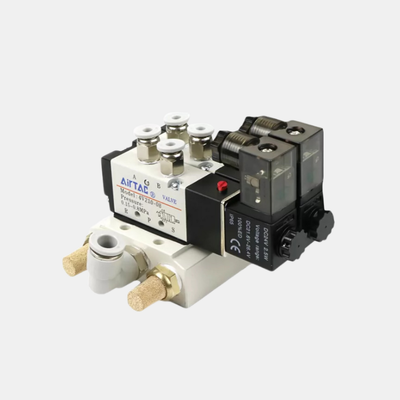

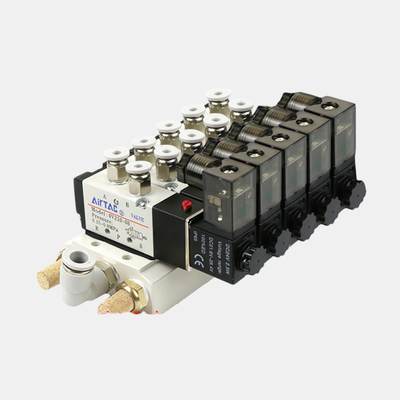

एयरटैक 4V310-08 मल्टी स्टेशन सोलेनोइड वाल्व मैनिफोल्ड किट 2 / 3 / 4 / 5 / 6 पोजीशन इंटीग्रेटेड वाल्व ग्रुप मल्टी चैनल न्यूमेटिक सर्किट के लिए आंतरिक

उत्पाद विवरण:

4V श्रृंखला पायलट-संचालित 5/2-वे न्यूमेटिक सोलेनोइड वाल्वों का एक बहुमुखी चयन प्रदान करती है, जिसमें व्यक्तिगत प्रतिस्थापन कॉइल और पूर्व-इकट्ठे मल्टी-स्टेशन मैनिफोल्ड किट शामिल हैं। ये उत्पाद औद्योगिक स्वचालन प्रणालियों के भीतर संपीड़ित हवा के भरोसेमंद दिशात्मक नियंत्रण को सुनिश्चित करने के लिए सावधानीपूर्वक डिज़ाइन किए गए हैं। श्रृंखला M5 और 1/8″ से लेकर 1/2″ तक के पोर्ट आकारों की एक श्रृंखला का समर्थन करती है, जिसमें 12 mm² से 50 mm² तक प्रभावी क्रॉस-सेक्शनल क्षेत्र होते हैं। इसके अतिरिक्त, प्रवाह गुणांक (Cv) 0.56 से 2.80 तक होते हैं, जो विभिन्न एक्चुएटर आयामों और गति की मांगों को पूरा करते हैं।

इस श्रृंखला में वाल्व पूर्ण एकल या दोहरे सोलेनोइड इकाइयों के रूप में उपलब्ध हैं, मैनिफोल्ड एकीकरण या प्रतिस्थापन के लिए अभिप्रेत वाल्व बॉडी, और AC220V या DC24V बिजली स्रोतों के साथ संगत व्यक्तिगत प्रतिस्थापन कॉइल, ऑन-साइट रखरखाव के लिए आदर्श। मल्टी-स्टेशन मैनिफोल्ड किट 4V210-08 और 4V110-06 मॉडल के लिए 2 से 10 स्टेशनों के लिए पूर्व-कॉन्फ़िगर किए गए आते हैं। 4V310-08 और 4V310-10 श्रृंखला के लिए भी विशेष किट हैं। यह एकीकृत मैनिफोल्ड डिज़ाइन एक मजबूत आधार पर कई वाल्वों को समेकित करके स्थापना प्रक्रिया को सुव्यवस्थित करता है, जो कॉम्पैक्ट नियंत्रण अलमारियाँ में मूल्यवान स्थान बचाता है। इसमें केंद्रीकृत आपूर्ति और निकास पोर्ट भी हैं, जो बाहरी फिटिंग की आवश्यकता को कम करते हैं और अलग वाल्व पाइपिंग की तुलना में संभावित रिसाव को कम करते हैं। इसके अलावा, स्वतंत्र स्टेशन वायरिंग डिज़ाइन एक ही मैनिफोल्ड ब्लॉक के भीतर AC और DC वोल्टेज के संयोजन की अनुमति देता है, जो PLC नियंत्रणों को मैन्युअल सुरक्षा स्टेशनों के साथ एकीकृत करने वाली प्रणालियों के लिए महान लचीलापन प्रदान करता है।

टिकाऊ एल्यूमीनियम मिश्र धातु से निर्मित, वाल्व बॉडी एक स्लाइडिंग कॉलम संरचना का उपयोग करती है जो तंग सीलिंग और उत्तरदायी संचालन सुनिश्चित करती है। इसके आंतरिक बोर को घर्षण स्तर को कम करने के लिए सटीक रूप से मशीन किया गया है, जिसके परिणामस्वरूप कम प्रारंभिक दबाव होता है और वाल्व के सेवा जीवन का विस्तार होता है। विशेष रूप से, इन वाल्वों को तेल स्नेहन की आवश्यकता नहीं होती है; हालांकि, यदि चिकनाई वाली हवा का उपयोग किया जाता है, तो इसे लगातार आपूर्ति की जानी चाहिए (ISO VG32 या एक समकक्ष स्नेहक की सिफारिश की जाती है)। एक मैनुअल ओवरराइड सुविधा मानक है, जो विद्युत शक्ति की आवश्यकता के बिना स्थापना और परीक्षण की सुविधा प्रदान करती है। कॉइल सुरक्षा के लिए IP65 पर रेटेड हैं और AC वेरिएंट के लिए लगभग 3 VA या DC संस्करणों के लिए 3 W की बिजली खपत करते हैं, जो मॉडल पर निर्भर करता है।

4V श्रृंखला वाल्वों के लिए मानक ऑपरेटिंग दबाव सीमा 0.15 से 0.8 MPa (21 से 114 psi) तक होती है, जिसमें 1.2 MPa (175 psi) का अधिकतम प्रूफ दबाव होता है। ये वाल्व -20°C से +70°C के तापमान सीमा के भीतर मज़बूती से काम करने के लिए भी डिज़ाइन किए गए हैं, जो उन्हें औद्योगिक वातावरण की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।

विशेषताएं:

पोर्ट आकार के विकल्प M5 और 1/8″ से लेकर 1/2″ तक होते हैं, जो 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, और 4V410-15 श्रृंखला सहित विभिन्न मॉडलों को समायोजित करते हैं। यह सीमा कई अनुप्रयोगों में संगतता सुनिश्चित करती है।

5/2-वे पायलट-संचालित दिशात्मक नियंत्रण वाल्व के रूप में डिज़ाइन किया गया है, यह डबल-एक्टिंग सिलेंडर और न्यूमेटिक एक्चुएटर्स के लिए तैयार की गई विश्वसनीय स्विचिंग क्षमताएं प्रदान करता है। उपयोगकर्ता एकल और दोहरे सोलेनोइड कॉन्फ़िगरेशन के बीच चयन कर सकते हैं, जहां दोहरे सोलेनोइड संस्करणों में स्थिति बनाए रखने के लिए एक मेमोरी फ़ंक्शन होता है।

अधिक लचीले स्थापना विकल्पों के लिए, एक वाल्व बॉडी केवल संस्करण उपलब्ध है, जो मैनिफोल्ड एकीकरण या प्रतिस्थापन परिदृश्यों के लिए आदर्श है जहां कॉइल और वायरिंग पहले से मौजूद हैं। इसके अतिरिक्त, AC220V और DC24V में व्यक्तिगत प्रतिस्थापन कॉइल पूरे वाल्व असेंबली को बदलने की आवश्यकता के बिना सुविधाजनक क्षेत्र सर्विसिंग के लिए पेश किए जाते हैं।

मल्टी-स्टेशन मैनिफोल्ड किट 2 से 10 स्टेशनों तक के कॉन्फ़िगरेशन में पूर्व-इकट्ठे आते हैं, विशेष रूप से 4V210-08 और 4V110-06 जैसे मॉडल के लिए डिज़ाइन किए गए हैं, जिसमें अतिरिक्त किट 4V310-08 और 4V310-10 मॉडल का समर्थन करते हैं। ये किट स्थापना स्थान को कम करने और असेंबली समय को काफी कम करने में मदद करते हैं।

एक एकीकृत मैनिफोल्ड बेस कई वाल्वों को एक ही मजबूत आधार पर समेकित करके सेटअप को और सुव्यवस्थित करता है, जिसमें केंद्रीकृत आपूर्ति और निकास पोर्ट होते हैं। प्रत्येक स्टेशन पर स्वतंत्र वायरिंग एक कॉम्पैक्ट मैनिफोल्ड ब्लॉक पर वोल्टेज मिश्रण को सक्षम करती है, जिससे AC और DC वोल्टेज कुशलतापूर्वक सह-अस्तित्व में रह सकते हैं।

टिकाऊ एल्यूमीनियम मिश्र धातु से निर्मित, वाल्व बॉडी हल्के लेकिन मजबूत है, जो मांग वाले औद्योगिक वातावरण के लिए उपयुक्त है। स्लाइडिंग कॉलम संरचना उत्कृष्ट सीलिंग और न्यूनतम घर्षण के साथ अत्यधिक संवेदनशील प्रतिक्रिया सुनिश्चित करती है।

वाल्व स्नेहन के बिना संचालित होता है, रखरखाव प्रक्रियाओं को सरल बनाता है और तेल-धुंध संदूषण को रोकता है, जो खाद्य प्रसंस्करण या इलेक्ट्रॉनिक्स असेंबली में महत्वपूर्ण है। स्थापना, डिबगिंग और आपातकालीन संचालन में सहायता के लिए एक मैनुअल ओवरराइड को मानक सुविधा के रूप में शामिल किया गया है।

कॉइल IP65 मानकों के लिए सुरक्षित हैं, जो उन्हें धूल-तंग और पानी के जेट के प्रतिरोधी बनाते हैं, जो कठोर परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करते हैं। ऑपरेटिंग दबाव सीमा 0.15 से 0.8 MPa तक होती है, जो औद्योगिक न्यूमेटिक सिस्टम की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जबकि 1.2 MPa का प्रूफ दबाव रेटिंग दबाव में वृद्धि के खिलाफ एक सुरक्षित मार्जिन प्रदान करता है।

अंत में, वाल्व को -20°C से +70°C तक की विस्तृत तापमान सीमा के भीतर कुशलतापूर्वक संचालित करने के लिए डिज़ाइन किया गया है, जो विशिष्ट औद्योगिक परिवेश तापमान आवश्यकताओं को पूरा करता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

अनुकूलन:

AirTac विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए मॉडल नंबर 4V210-08 के साथ अनुकूलित G1/4 न्यूमेटिक सोलेनोइड वाल्व समाधान प्रदान करता है। चीन में निर्मित और CE प्रमाणित, यह न्यूमेटिक वाल्व विश्वसनीय प्रदर्शन और उच्च गुणवत्ता सुनिश्चित करता है। हम केवल 1 यूनिट की न्यूनतम ऑर्डर मात्रा प्रदान करते हैं, जिसमें आपकी परियोजना आवश्यकताओं के अनुरूप बातचीत के माध्यम से मूल्य निर्धारण उपलब्ध है।

हमारे न्यूमेटिक वाल्व में 5/2-वे पायलट-संचालित दिशात्मक नियंत्रण वाल्व प्रकार की सुविधा है, जो टिकाऊ एल्यूमीनियम मिश्र धातु बॉडी सामग्री से बना है और मानक NBR सील सामग्री से सुसज्जित है। यह 40 μm तक फ़िल्टर की गई हवा के साथ उपयोग के लिए अनुकूलित है, जो कुशल और लंबे समय तक चलने वाला संचालन सुनिश्चित करता है।

ग्राहक अपने सिस्टम विनिर्देशों के अनुरूप DC24V, AC110V, और AC220V सहित कई कॉइल वोल्टेज विकल्पों में से चुन सकते हैं। सुरक्षित डिलीवरी सुनिश्चित करने के लिए पैकेजिंग को कार्टन में सुरक्षित रूप से संभाला जाता है।

प्रति माह 5000 टुकड़ों की मजबूत आपूर्ति क्षमता के साथ, हम भुगतान के बाद 1-7 कार्य दिवसों के भीतर शीघ्र डिलीवरी की गारंटी देते हैं। भुगतान की शर्तें लचीली हैं, T/T, वेस्टर्न यूनियन और पेपैल स्वीकार करते हैं।

अपनी G1/4 न्यूमेटिक सोलेनोइड वाल्व आवश्यकताओं के लिए AirTac पर भरोसा करें, जो आपकी न्यूमेटिक वाल्व अनुप्रयोगों का समर्थन करने के लिए गुणवत्ता, अनुकूलन और उत्कृष्ट सेवा को जोड़ती है।

समर्थन और सेवाएँ:

हमारे न्यूमेटिक सोलेनोइड वाल्व उत्पाद को विभिन्न औद्योगिक अनुप्रयोगों में विश्वसनीय और कुशल प्रदर्शन देने के लिए डिज़ाइन किया गया है। इष्टतम संचालन सुनिश्चित करने के लिए, हम स्थापना मार्गदर्शन, समस्या निवारण सहायता और रखरखाव सिफारिशों सहित व्यापक तकनीकी सहायता और सेवाएँ प्रदान करते हैं।

स्थापना के लिए, कृपया उचित विद्युत कनेक्शन और न्यूमेटिक फिटिंग की पुष्टि करने के लिए उत्पाद मैनुअल देखें। परिचालन समस्याओं से बचने और वाल्व के जीवनकाल का विस्तार करने के लिए उचित स्थापना महत्वपूर्ण है।

यदि आपको कोई परिचालन समस्या आती है, तो हमारी तकनीकी सहायता टीम कॉइल खराबी, हवा के रिसाव या विद्युत दोषों जैसे मुद्दों की पहचान करने में सहायता कर सकती है। हम संदूषण को रोकने और सुचारू वाल्व फ़ंक्शन सुनिश्चित करने के लिए नियमित निरीक्षण और सफाई की सलाह देते हैं।

हम डाउनटाइम को कम करने और आपके सिस्टम की दक्षता बनाए रखने के लिए मरम्मत सेवाओं और प्रतिस्थापन भागों की भी पेशकश करते हैं। हमारे विशेषज्ञ विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वाल्व चयन और अनुकूलन पर सलाह दे सकते हैं।

हमारी तकनीकी सहायता और सेवाओं का उपयोग करके, आप अपने न्यूमेटिक सिस्टम में लगातार और विश्वसनीय संचालन सुनिश्चित करते हुए, अपने न्यूमेटिक सोलेनोइड वाल्व के प्रदर्शन और स्थायित्व को अधिकतम कर सकते हैं।
