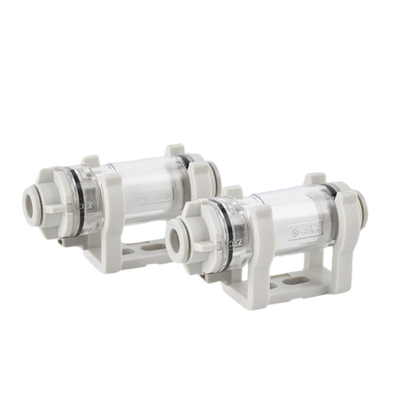

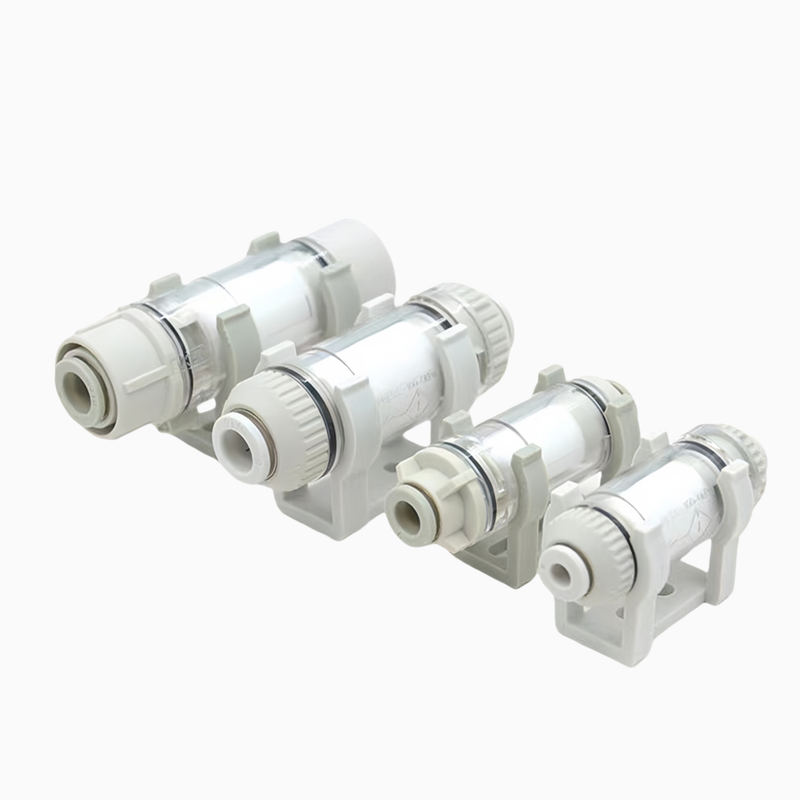

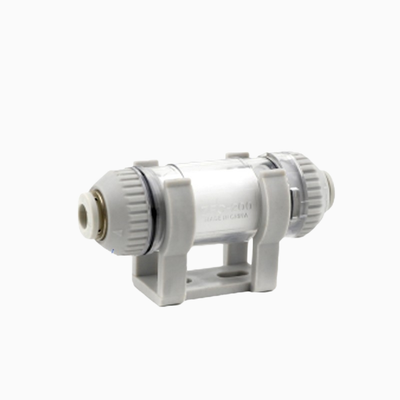

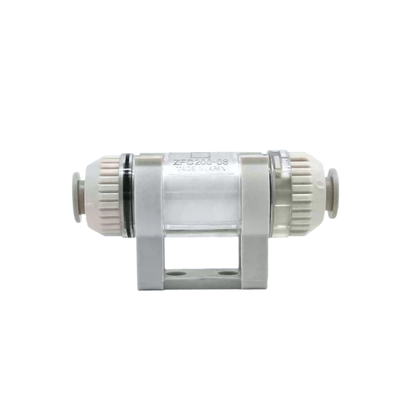

एसएमसी जेडएफसी100-06बी जेडएफसी200-06बी कॉम्पैक्ट नेगेटिव प्रेशर सक्शन फ़िल्टर वन-टच पुश-इन फिटिंग एंटी-स्कैटर लॉक मैकेनिज्म टूल-फ्री एलिमेंट स्वैप फॉर ऑटोमेशन न्यूमेटिक सहायक पाइपलाइन

उत्पाद विवरण:

ZFC श्रृंखला कॉम्पैक्ट इन-लाइन एयर सक्शन फिल्टर से बनी है जो विशेष रूप से धूल, कणों और अन्य दूषित पदार्थों से वैक्यूम उपकरणों की सुरक्षा के लिए डिज़ाइन की गई है जो वायवीय वैक्यूम सर्किट संचालन को बाधित कर सकते हैं। ये फिल्टर सीधे सक्शन लाइन में स्थापित किए जाते हैं, वैक्यूम जनरेटर और सक्शन कप के बीच स्थित होते हैं। इनका प्राथमिक कार्य वैक्यूम पंप, इजेक्टर और वाल्व में मलबे को प्रवेश करने से रोकना है, जिससे आवश्यक वैक्यूम घटकों की दीर्घायु और विश्वसनीयता बढ़ती है।

ZFC श्रृंखला की सबसे खास विशेषताओं में से एक इसकी दोहरी-दबाव कार्यक्षमता है। एक एकल फिल्टर इकाई प्रभावी ढंग से -100 kPa तक कम वैक्यूम दबाव और 1.0 MPa तक सकारात्मक दबाव दोनों का प्रबंधन कर सकती है। यह बहुमुखी प्रतिभा इसे कई फिल्टर इकाइयों की आवश्यकता के बिना संयुक्त वैक्यूम और ब्लो-ऑफ सर्किट में उपयोग के लिए आदर्श बनाती है। इसके अतिरिक्त, वन-टच फिटिंग ट्यूब के त्वरित, टूल-फ्री कनेक्शन और डिस्कनेक्शन की अनुमति देती है। कार्ट्रिज-टाइप तत्व को फिल्टर को पाइपिंग सिस्टम से जोड़े रखते हुए, केवल कवर को एक स्पर्श से खोलकर आसानी से बदला जा सकता है।

ZFC श्रृंखला मेट्रिक इकाइयों में ø4 मिमी से ø12 मिमी तक, साथ ही इंच इकाइयों में ø5/32" से ø3/8" तक पोर्ट आकारों की एक श्रृंखला का समर्थन करती है। वैक्यूम स्थितियों के तहत अनुशंसित प्रवाह दर 10 L/min और 100 L/min (ANR) के बीच भिन्न होती है। निस्पंदन विकल्पों में 5 µm या 10 µm के कण आकार शामिल हैं, जिसमें मानक 10 µm तत्व 95% की निस्पंदन दक्षता प्रदान करता है। पारदर्शी केसिंग विशेष स्पष्ट नायलॉन से बना है, जिसमें कुछ वेरिएंट मानक के रूप में पॉलीकार्बोनेट विकल्प के साथ आते हैं। यह डिज़ाइन संदूषण के लिए फिल्टर तत्व के आसान दृश्य निरीक्षण को सक्षम बनाता है। इसके अलावा, B-प्रत्यय वाले मॉडल पैनल या मशीनरी पर सुरक्षित स्थापना सुनिश्चित करने के लिए माउंटिंग ब्रैकेट से लैस होते हैं।

विशेषताएं:

यह इकाई सकारात्मक और वैक्यूम दोनों दबावों के साथ दोहरी संगतता प्रदान करती है, जो -100 kPa तक वैक्यूम स्तर और 1.0 MPa तक सकारात्मक दबाव को कुशलतापूर्वक संभालती है। ऐसी बहुमुखी प्रतिभा इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।

वन-टच फिटिंग से लैस, यह उपकरण त्वरित और टूल-फ्री ट्यूब कनेक्शन और डिस्कनेक्शन को सक्षम बनाता है, जिससे स्थापना और रखरखाव के कार्य सरल हो जाते हैं। इसके अतिरिक्त, कार्ट्रिज-टाइप तत्व डिज़ाइन केवल एक स्पर्श से कवर खोलकर तेजी से प्रतिस्थापन की अनुमति देता है, जिसके लिए किसी भी उपकरण की आवश्यकता नहीं होती है, तब भी जब इकाई पाइपिंग से जुड़ी होती है।

एक लॉक तंत्र को शामिल किया गया है ताकि सकारात्मक दबाव संचालन के दौरान ढीले होने पर घटकों को बिखरने से रोका जा सके, जिससे सुरक्षा और विश्वसनीयता सुनिश्चित होती है। पारदर्शी केस, विशेष स्पष्ट नायलॉन या पॉलीकार्बोनेट से बना, इकाई को अलग किए बिना तत्व संदूषण के आसान दृश्य निरीक्षण की अनुमति देता है।

निस्पंदन विकल्पों में 5 µm या 10 µm तत्व शामिल हैं, जिसमें 10 µm मानक तत्व 95% की निस्पंदन दक्षता प्रदान करता है। कॉम्पैक्ट और हल्के निर्माण में मोल्डेड रेज़िन का उपयोग किया गया है, और ZFC100 श्रृंखला का वजन केवल 11.5 ग्राम है, जिससे यह विभिन्न स्थापना वातावरणों के लिए सुविधाजनक है।

B-प्रत्यय वाले मॉडल यूनिट को स्थापना के दौरान सुरक्षित रूप से ठीक करने के लिए माउंटिंग ब्रैकेट के साथ आते हैं। यह उत्पाद पोर्ट रेंज की एक विस्तृत श्रृंखला का समर्थन करता है, जो ø4 से ø12 मिमी तक के मेट्रिक टयूबिंग आकारों के साथ-साथ ø5/32" से ø3/8" तक के इंच टयूबिंग आकारों के साथ संगत है।

प्रवाह दर 10 से 100 L/min (ANR) तक भिन्न होती है, जो इस इकाई को छोटे से मध्यम वैक्यूम सर्किट के लिए आदर्श बनाती है। यह विभिन्न टयूबिंग सामग्री का समर्थन करता है, जिसमें नायलॉन, सॉफ्ट नायलॉन, पॉलीयूरेथेन और सॉफ्ट पॉलीयूरेथेन शामिल हैं, जिससे इसकी अनुकूलन क्षमता बढ़ती है।

संचालन तापमान सीमा 0 से 60°C तक है, यह सुनिश्चित करता है कि यह जमने के जोखिम के बिना ठीक से काम करता है। तत्व विभेदक दबाव प्रतिरोध ZFC10 और ZFC20 श्रृंखला के लिए 0.15 MPa और ZFC05 श्रृंखला के लिए 0.10 MPa पर रेट किया गया है।

तकनीकी पैरामीटर:

अनुप्रयोग:

वैक्यूम सक्शन कप सुरक्षा धूल और कणों को वैक्यूम सिस्टम में प्रवेश करने से रोकने में महत्वपूर्ण भूमिका निभाती है। यह सुरक्षा इजेक्टर और पंप जैसे संवेदनशील घटकों को संभावित क्षति से बचने में मदद करती है, जिससे उपकरण की दीर्घायु और विश्वसनीयता सुनिश्चित होती है।

पिक-एंड-प्लेस सिस्टम में, रोबोटिक हाथों और सामग्री हैंडलिंग सक्शन लाइनों पर निस्पंदन आवश्यक है। यह निस्पंदन वैक्यूम लाइनों की सफाई और दक्षता बनाए रखने में मदद करता है, जिससे स्वचालित प्रक्रियाओं में सटीक और प्रभावी संचालन में योगदान होता है।

सेमीकंडक्टर और इलेक्ट्रॉनिक्स विनिर्माण उद्योग वैक्यूम सर्किट सुरक्षा पर बहुत अधिक निर्भर करते हैं। चिप पिकिंग, ऑप्टिकल लेंस हैंडलिंग और सटीक असेंबली जैसी प्रक्रियाओं के दौरान वैक्यूम निस्पंदन महत्वपूर्ण है, जहां मामूली संदूषण भी उत्पाद की गुणवत्ता और प्रदर्शन को प्रभावित कर सकता है।

ऑटोमोटिव असेंबली बॉडी पैनल और घटकों को स्थानांतरित करने और बनाए रखने के लिए वैक्यूम सोखने की तकनीकों से लाभान्वित होती है। उचित निस्पंदन यह सुनिश्चित करता है कि वैक्यूम सर्किट सुचारू रूप से काम करें, डाउनटाइम कम हो और असेंबली सटीकता में सुधार हो।

खाद्य और चिकित्सा उपकरण क्षेत्रों में, वैक्यूम निस्पंदन का उपयोग पैकेजिंग, प्रसंस्करण और चिकित्सा उपकरणों की असेंबली के दौरान किया जाता है। यह निस्पंदन वैक्यूम सर्किट को दूषित पदार्थों से बचाता है, जिससे स्वच्छता मानकों और उत्पाद की अखंडता बनी रहती है।

प्रिंटिंग मशीनरी सामग्री को सुरक्षित करने और सुचारू संचालन सुनिश्चित करने के लिए वैक्यूम होल्ड-डाउन और ट्रांसफर निस्पंदन का उपयोग करती है। प्रभावी वैक्यूम निस्पंदन क्लॉगिंग और क्षति को रोकता है, मशीन के प्रदर्शन को बढ़ाता है।

स्वचालित ट्रांसफर उपकरण वैक्यूम जनरेटर और स्वचालित उत्पादन लाइनों में उपयोग किए जाने वाले वाल्व की सुरक्षा करके वैक्यूम निस्पंदन से लाभान्वित होते हैं। यह सुरक्षा उपकरण के जीवनकाल को बढ़ाती है और लगातार संचालन बनाए रखती है।

उन प्रणालियों के लिए जो वैक्यूम और ब्लो-ऑफ सर्किट को जोड़ती हैं, एक एकल फिल्टर वैक्यूम सोखना और सकारात्मक-दबाव रिलीज दोनों को संभाल सकता है। यह दोहरी-कार्य निस्पंदन कुशल संदूषण नियंत्रण बनाए रखते हुए सिस्टम डिजाइन को सुव्यवस्थित करता है।
