एसएमसी जेडएफसी200-08बी इनलाइन न्यूमेटिक सक्शन फ़िल्टर वन-टच पुश-इन कनेक्टर-100kPa-1.0MPa ऑपरेटिंग रेंज टूल-फ्री एलिमेंट रिप्लेसमेंट रोबोटिक पिक-एंड-प्लेस वैक्यूम सहायक सर्किट के लिए

उत्पाद विवरण:

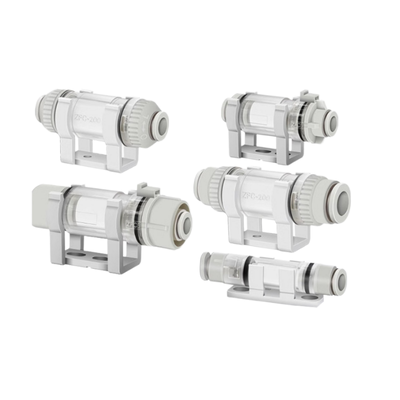

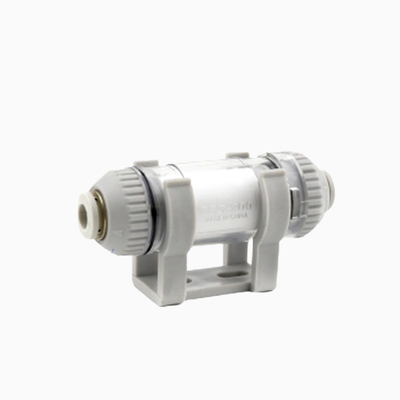

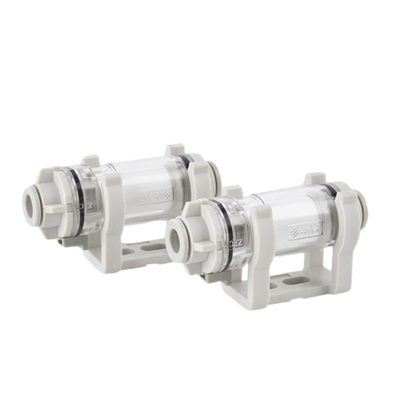

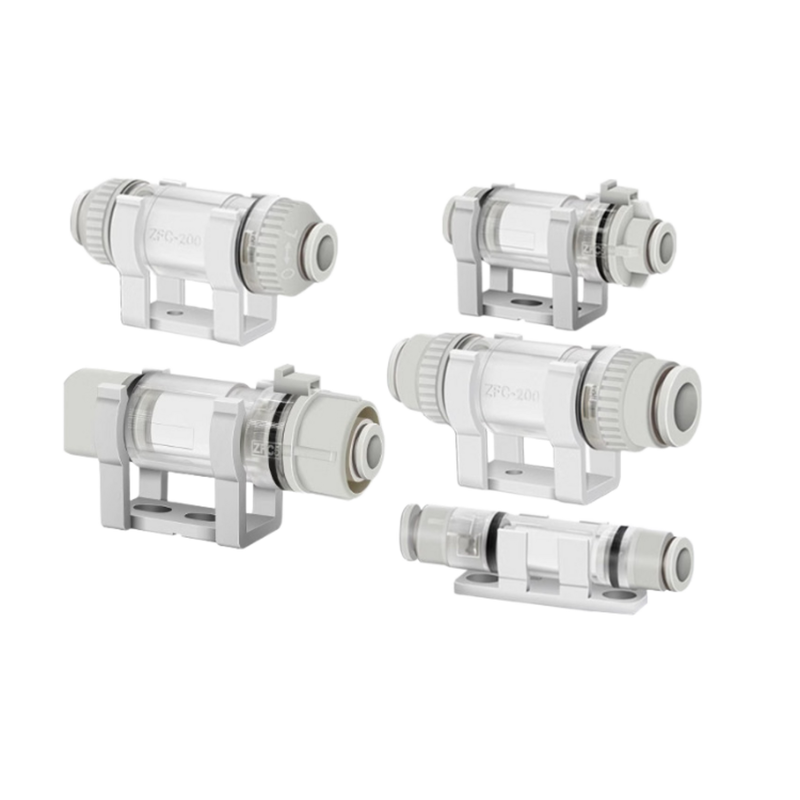

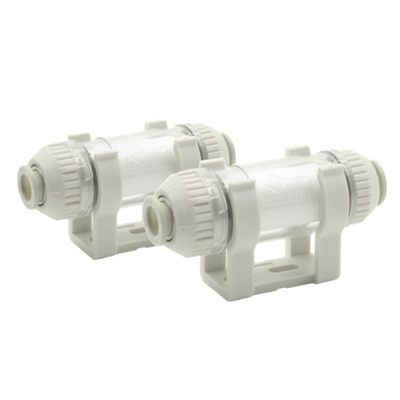

ZFC श्रृंखला कॉम्पैक्ट इन-लाइन एयर सक्शन फिल्टर से बनी है जो विशेष रूप से धूल, कणों और अन्य दूषित पदार्थों से वैक्यूम उपकरण की सुरक्षा के लिए डिज़ाइन की गई है। ये अवांछित सामग्री वायवीय वैक्यूम सर्किट के भीतर परिचालन समस्याओं का कारण बन सकती है। वैक्यूम जनरेटर और सक्शन कप के बीच सक्शन लाइन में सीधे स्थापित होने से, फिल्टर मलबे को वैक्यूम पंप, इजेक्टर और वाल्व जैसे महत्वपूर्ण घटकों में प्रवेश करने से प्रभावी ढंग से रोकते हैं। यह सुरक्षा आवश्यक वैक्यूम भागों के परिचालन जीवनकाल को बढ़ाने में मदद करती है।

ZFC श्रृंखला की एक उत्कृष्ट विशेषता इसकी दोहरी-दबाव क्षमता है। एक एकल फिल्टर इकाई वैक्यूम दबावों को -100 kPa तक और 1.0 MPa तक के सकारात्मक दबावों को प्रबंधित कर सकती है। यह दोहरी कार्यक्षमता उन प्रणालियों के लिए फिल्टर को आदर्श बनाती है जो वैक्यूम और ब्लो-ऑफ संचालन को जोड़ती हैं, अलग फिल्टर इकाइयों की आवश्यकता को समाप्त करती हैं। इसके अतिरिक्त, वन-टच फिटिंग ट्यूबों के त्वरित और टूल-फ्री कनेक्शन या डिस्कनेक्शन की अनुमति देती है, जबकि कारतूस-प्रकार के फिल्टर तत्व को केवल कवर को एक स्पर्श से खोलकर आसानी से बदला जा सकता है, भले ही फिल्टर पाइपिंग से जुड़ा हो।

ZFC श्रृंखला मेट्रिक माप में ø4 मिमी से ø12 मिमी तक, और इंच माप में ø5/32″ से ø3/8″ तक के पोर्ट आकारों की एक श्रृंखला को समायोजित करती है। इसके अनुशंसित प्रवाह दर वैक्यूम स्थितियों के तहत 10 L/min और 100 L/min (ANR) के बीच भिन्न होती है। निस्पंदन विकल्पों में 5 माइक्रोन और 10 माइक्रोन तत्व शामिल हैं, जिसमें मानक 10 माइक्रोन संस्करण लगभग 95% निस्पंदन दक्षता प्रदान करता है। पारदर्शी केसिंग विशेष स्पष्ट नायलॉन से निर्मित है, जिसमें पॉलीकार्बोनेट कुछ वेरिएंट पर मानक सामग्री के रूप में उपलब्ध है। यह डिज़ाइन उपयोगकर्ताओं को संदूषण के लिए फिल्टर तत्व की दृष्टि से निगरानी करने की अनुमति देता है। इसके अलावा, बी प्रत्यय वाले मॉडल पैनल या मशीनरी पर सुरक्षित स्थापना के लिए एक माउंटिंग ब्रैकेट से लैस होते हैं।

विशेषताएं:

यह उत्पाद दोहरे सकारात्मक और वैक्यूम दबावों के साथ संगत होने के लिए डिज़ाइन किया गया है, जो एक ही इकाई के भीतर -100 kPa तक के वैक्यूम स्तर और 1.0 MPa तक के सकारात्मक दबावों को प्रभावी ढंग से संभालता है।

वन-टच फिटिंग से सुसज्जित, यह त्वरित और टूल-फ्री ट्यूब कनेक्शन और डिस्कनेक्शन की अनुमति देता है, जिससे स्थापना और रखरखाव प्रक्रियाएं सरल हो जाती हैं।

कारतूस-प्रकार का तत्व केवल एक स्पर्श से कवर खोलकर त्वरित प्रतिस्थापन को सक्षम बनाता है। इस प्रक्रिया के लिए किसी उपकरण की आवश्यकता नहीं होती है और यूनिट को पाइपिंग से जोड़े रखने पर भी किया जा सकता है।

एक अंतर्निहित लॉक तंत्र यह सुनिश्चित करता है कि घटक सुरक्षित रहें और यदि वे सकारात्मक दबाव संचालन के दौरान ढीले हो जाएं तो बिखरें नहीं।

विशेष स्पष्ट नायलॉन या पॉलीकार्बोनेट से बने पारदर्शी केस की विशेषता, उपयोगकर्ता किसी भी तत्व संदूषण का पता लगाने के लिए आसानी से दृश्य निरीक्षण कर सकते हैं।

निस्पंदन विकल्पों में 5 माइक्रोन या 10 माइक्रोन तत्व शामिल हैं, जिसमें मानक 10 माइक्रोन तत्व 95% की कुशल निस्पंदन दर प्राप्त करता है।

कॉम्पैक्ट और हल्के डिजाइन को मोल्डेड रेज़िन निर्माण के माध्यम से महसूस किया जाता है, जिसमें ZFC100 श्रृंखला मॉडल का वजन केवल 11.5 ग्राम होता है।

बी-प्रत्यय वाले मॉडल एक शामिल माउंटिंग ब्रैकेट के साथ आते हैं, जो विभिन्न सेटिंग्स में सुरक्षित स्थापना सुनिश्चित करता है।

एक विस्तृत पोर्ट रेंज ø4 से ø12 मिमी मेट्रिक टयूबिंग के साथ-साथ ø5/32″ से ø3/8″ इंच टयूबिंग तक के टयूबिंग आकारों को समायोजित करती है, जो बहुमुखी अनुप्रयोग विकल्प प्रदान करती है।

प्रवाह दर 10 से 100 L/min (ANR) तक होती है, जिससे यह उत्पाद छोटे से मध्यम वैक्यूम सर्किट अनुप्रयोगों के लिए उपयुक्त हो जाता है।

संगत टयूबिंग सामग्री में नायलॉन, सॉफ्ट नायलॉन, पॉलीयूरेथेन और सॉफ्ट पॉलीयूरेथेन शामिल हैं, जो विभिन्न औद्योगिक आवश्यकताओं का समर्थन करते हैं।

उत्पाद 0 से 60 डिग्री सेल्सियस के तापमान सीमा के भीतर कुशलता से संचालित होता है, और सामान्य परिस्थितियों में जमने से बचने के लिए डिज़ाइन किया गया है।

तत्व विभेदक दबाव प्रतिरोध श्रृंखला के अनुसार भिन्न होता है, जिसमें ZFC10 और ZFC20 श्रृंखला के लिए 0.15 MPa और ZFC05 श्रृंखला के लिए 0.10 MPa होता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

वैक्यूम सक्शन कप सुरक्षा वैक्यूम सिस्टम की सुरक्षा में महत्वपूर्ण भूमिका निभाती है, जिससे धूल और कणों को वैक्यूम सर्किट में प्रवेश करने से रोका जा सके। यह सुरक्षा इजेक्टर या पंप को संभावित क्षति से बचने में मदद करती है, जिससे उपकरण की दीर्घायु और दक्षता सुनिश्चित होती है।

पिक-एंड-प्लेस सिस्टम में, रोबोटिक हाथों और सामग्री हैंडलिंग सक्शन लाइनों पर निस्पंदन आवश्यक है। यह निस्पंदन सुनिश्चित करता है कि दूषित पदार्थ रोबोटिक संचालन की सटीकता और विश्वसनीयता में हस्तक्षेप न करें।

सेमीकंडक्टर और इलेक्ट्रॉनिक्स विनिर्माण वैक्यूम सर्किट सुरक्षा से महत्वपूर्ण रूप से लाभान्वित होते हैं। चिप पिकिंग, ऑप्टिकल लेंस हैंडलिंग और सटीक असेंबली जैसे अनुप्रयोगों के लिए उच्च-गुणवत्ता वाले उत्पादन मानकों को बनाए रखने के लिए स्वच्छ वैक्यूम वातावरण की आवश्यकता होती है।

ऑटोमोटिव असेंबली के भीतर, बॉडी पैनल और विभिन्न घटकों के हस्तांतरण और प्रतिधारण के लिए वैक्यूम वैक्यूम सोखना का उपयोग किया जाता है। सुचारू हैंडलिंग और असेंबली प्रक्रियाओं को बनाए रखने के लिए प्रभावी वैक्यूम सुरक्षा और निस्पंदन महत्वपूर्ण हैं।

खाद्य और चिकित्सा उपकरण उद्योग पैकेजिंग, प्रसंस्करण और चिकित्सा उपकरण असेंबली के दौरान वैक्यूम निस्पंदन पर निर्भर करते हैं। संदूषण-मुक्त वैक्यूम सर्किट सुनिश्चित करना स्वच्छता और सुरक्षा आवश्यकताओं को पूरा करने के लिए महत्वपूर्ण है।

प्रिंटिंग मशीनरी सटीक और सुसंगत प्रिंटिंग गुणवत्ता बनाए रखने के लिए वैक्यूम होल्ड-डाउन और ट्रांसफर निस्पंदन का उपयोग करती है। उचित वैक्यूम सर्किट सुरक्षा सिस्टम विफलताओं और डाउनटाइम को रोकने में मदद करती है।

स्वचालित ट्रांसफर उपकरण स्वचालित उत्पादन लाइनों के भीतर वैक्यूम जनरेटर और वाल्व की सुरक्षा के लिए निस्पंदन को शामिल करता है। यह सुरक्षा निर्बाध और कुशल संचालन को बनाए रखने की कुंजी है।

अंत में, संयुक्त वैक्यूम और ब्लो-ऑफ सर्किट एक एकल फिल्टर का उपयोग करते हैं जो वैक्यूम सोखना और सकारात्मक-दबाव रिलीज दोनों को संभाल सकता है। यह दोहरी-कार्य निस्पंदन प्रभावी सुरक्षा बनाए रखते हुए सिस्टम डिजाइन को सरल बनाता है।
