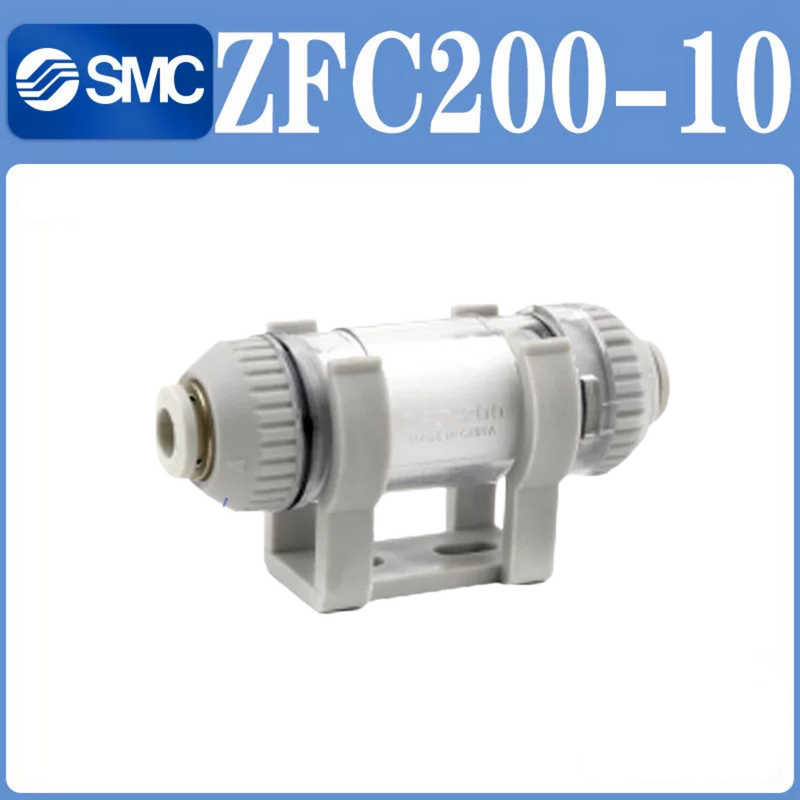

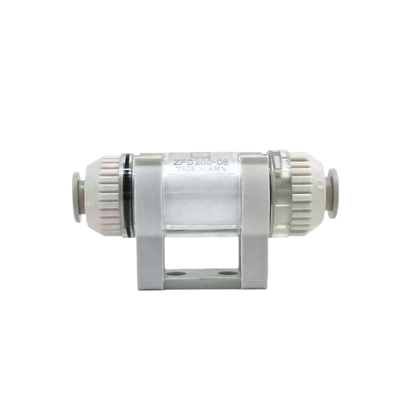

SMC ZFC200-10 हाई फ्लो इनलाइन सक्शन फ़िल्टर लाइट-वेट बॉडी सोलनॉइड वाल्व और रोबोट सक्शन कप सामग्री हैंडलिंग उपकरण को मलबे से होने वाले नुकसान से बचाता है

उत्पाद विवरण:

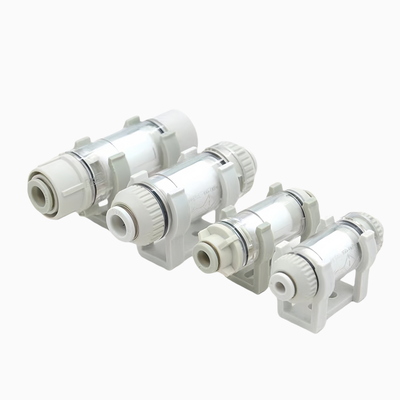

ZFC श्रृंखला कॉम्पैक्ट इन-लाइन एयर सक्शन फिल्टर से बनी है जो विशेष रूप से धूल, कणों और अन्य दूषित पदार्थों से वैक्यूम उपकरण की सुरक्षा के लिए डिज़ाइन की गई है। यदि ठीक से फ़िल्टर न किया जाए तो ये अशुद्धियाँ वायवीय वैक्यूम सर्किट के भीतर परिचालन संबंधी समस्याएं पैदा कर सकती हैं। वैक्यूम जनरेटर और सक्शन कप के बीच सक्शन लाइन में सीधे स्थापित होने से, ZFC फिल्टर प्रभावी ढंग से वैक्यूम पंप, इजेक्टर और वाल्व जैसे महत्वपूर्ण घटकों में मलबे को प्रवेश करने से रोकते हैं, जिससे उनके सेवा जीवन में वृद्धि होती है।

ZFC श्रृंखला की एक उत्कृष्ट विशेषता इसकी दोहरी-दबाव कार्यक्षमता है। प्रत्येक इकाई -100 kPa तक के वैक्यूम दबाव और 1.0 MPa तक के सकारात्मक दबाव दोनों को संभालने में सक्षम है। यह फिल्टर को अत्यधिक बहुमुखी बनाता है, जो अलग फिल्टर इकाइयों की आवश्यकता के बिना संयुक्त वैक्यूम और ब्लो-ऑफ सर्किट से जुड़े अनुप्रयोगों के लिए उपयुक्त है। डिजाइन में वन-टच फिटिंग भी शामिल हैं जो ट्यूबों के त्वरित और टूल-फ्री कनेक्शन और डिस्कनेक्शन की अनुमति देते हैं। इसके अतिरिक्त, कारतूस-प्रकार के फिल्टर तत्व को कवर को एक स्पर्श से खोलकर आसानी से बदला जा सकता है, भले ही फिल्टर पाइपिंग से जुड़ा हो।

ZFC श्रृंखला मेट्रिक विकल्पों के लिए ø4 मिमी से ø12 मिमी तक और इंच-आधारित मापों के लिए ø5/32″ से ø3/8″ तक के पोर्ट आकारों की एक श्रृंखला प्रदान करती है। अनुशंसित प्रवाह दर वैक्यूम स्थितियों के तहत 10 L/min से 100 L/min (ANR) तक होती है। निस्पंदन विकल्प 5 µm या 10 µm पर उपलब्ध हैं, जिसमें मानक 10 µm फिल्टर तत्व 95% की निस्पंदन दक्षता प्रदान करता है। पारदर्शी केसिंग एक विशेष स्पष्ट नायलॉन सामग्री से बना है, जिसमें कुछ वेरिएंट पॉलीकार्बोनेट को मानक सामग्री के रूप में पेश करते हैं, जिससे उपयोगकर्ताओं को संदूषण के संकेतों के लिए तत्व का नेत्रहीन निरीक्षण करने की अनुमति मिलती है। इसके अलावा, बी- प्रत्यय मॉडल पैनल या मशीनरी पर सुरक्षित स्थापना के लिए एक माउंटिंग ब्रैकेट से लैस आते हैं।

विशेषताएं:

यह उत्पाद सकारात्मक और वैक्यूम दोनों दबाव वातावरण के साथ दोहरी संगतता प्रदान करता है। यह एक ही इकाई के भीतर -100 kPa तक के वैक्यूम दबाव और 1.0 MPa तक के सकारात्मक दबाव को संभाल सकता है।

वन-टच फिटिंग से सुसज्जित, यह ट्यूबों के तेज, टूल-फ्री कनेक्शन और डिस्कनेक्शन की अनुमति देता है, जिससे स्थापना और रखरखाव सरल और कुशल हो जाता है।

कारतूस-प्रकार के तत्व को कवर को एक स्पर्श से खोलकर जल्दी से बदला जा सकता है। इस प्रक्रिया के लिए किसी उपकरण की आवश्यकता नहीं होती है और इसे तब भी किया जा सकता है जब इकाई पाइपिंग सिस्टम से जुड़ी हो।

एक सुरक्षित लॉक तंत्र एकीकृत है ताकि सकारात्मक दबाव के तहत संचालन के दौरान ढीला होने पर घटकों को बिखरने से रोका जा सके, जिससे सुरक्षा और विश्वसनीयता बढ़ती है।

विशेष स्पष्ट नायलॉन या पॉलीकार्बोनेट से बने पारदर्शी केस की विशेषता वाली इकाई, बिना डिस्सेप्लर के तत्व संदूषण के लिए आसान दृश्य निरीक्षण को सक्षम बनाती है।

निस्पंदन विकल्पों में 5 µm और 10 µm तत्व शामिल हैं, जिसमें मानक 10 µm तत्व 95% की निस्पंदन दक्षता प्रदान करता है, जो प्रभावी कण हटाने को सुनिश्चित करता है।

कॉम्पैक्ट और हल्के होने के लिए डिज़ाइन किया गया, इकाई ढाला हुआ रेज़िन निर्माण का उपयोग करती है। उदाहरण के लिए, ZFC100 श्रृंखला का वजन केवल 11.5 ग्राम है, जो इसे विभिन्न अनुप्रयोगों के लिए सुविधाजनक बनाता है।

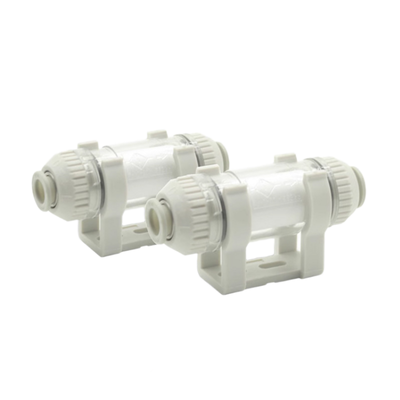

बी प्रत्यय वाले मॉडल में एक माउंटिंग ब्रैकेट शामिल होता है, जो सुरक्षित और स्थिर स्थापना प्रदान करता है।

उत्पाद मेट्रिक टयूबिंग ø4 से ø12 मिमी और इंच टयूबिंग ø5/32″ से ø3/8″ दोनों के लिए पोर्ट आकारों की एक विस्तृत श्रृंखला का समर्थन करता है।

प्रवाह दर छोटे से मध्यम वैक्यूम सर्किट के लिए उपयुक्त हैं, जो 10 से 100 लीटर प्रति मिनट (ANR) तक होती है।

संगत टयूबिंग सामग्री में नायलॉन, सॉफ्ट नायलॉन, पॉलीयूरेथेन और सॉफ्ट पॉलीयूरेथेन शामिल हैं, जो आवेदन की जरूरतों के आधार पर लचीलापन प्रदान करते हैं।

परिचालन तापमान सीमा 0 से 60°C तक है, यह सुनिश्चित करता है कि इकाई जमने के जोखिम के बिना प्रभावी ढंग से कार्य करती है।

तत्व का विभेदक दबाव प्रतिरोध श्रृंखला के अनुसार भिन्न होता है: ZFC10 और ZFC20 श्रृंखला के लिए 0.15 MPa, और ZFC05 श्रृंखला के लिए 0.10 MPa, दबाव में स्थायित्व बनाए रखता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

वैक्यूम सक्शन कप सुरक्षा धूल और कणों को वैक्यूम सर्किट में प्रवेश करने से रोकने में महत्वपूर्ण भूमिका निभाती है। यह सुरक्षा इजेक्टर या पंप जैसे संवेदनशील घटकों को नुकसान से बचाने के लिए आवश्यक है, जिससे वैक्यूम सिस्टम की दीर्घायु और विश्वसनीय संचालन सुनिश्चित होता है।

पिक-एंड-प्लेस सिस्टम में, निस्पंदन विशेष रूप से रोबोटिक हाथों और सामग्री हैंडलिंग सक्शन लाइनों पर लागू किया जाता है। यह निस्पंदन स्वच्छ वैक्यूम पाथवे बनाए रखने में मदद करता है, जो स्वचालित प्रक्रियाओं में घटकों की सटीक और कुशल हैंडलिंग के लिए महत्वपूर्ण है।

सेमीकंडक्टर और इलेक्ट्रॉनिक्स विनिर्माण क्षेत्र वैक्यूम सर्किट सुरक्षा से महत्वपूर्ण रूप से लाभान्वित होते हैं। इसका उपयोग चिप पिकिंग, ऑप्टिकल लेंस हैंडलिंग और सटीक असेंबली कार्यों के दौरान नाजुक भागों की सुरक्षा और स्वच्छता और प्रदर्शन के उच्च स्तर को बनाए रखने के लिए किया जाता है।

ऑटोमोटिव असेंबली प्रक्रियाओं में बॉडी पैनल और अन्य घटकों के हस्तांतरण और प्रतिधारण के लिए वैक्यूम सोखना का उपयोग किया जाता है। प्रभावी वैक्यूम निस्पंदन समग्र उत्पादकता और गुणवत्ता को बढ़ाते हुए, सुचारू हैंडलिंग और असेंबली संचालन सुनिश्चित करता है।

खाद्य और चिकित्सा उपकरण उद्योगों में, पैकेजिंग, प्रसंस्करण और चिकित्सा उपकरणों की असेंबली के दौरान वैक्यूम निस्पंदन महत्वपूर्ण है। यह निस्पंदन वैक्यूम सर्किट में संदूषण को रोककर उत्पाद की गुणवत्ता और स्वच्छता मानकों के अनुपालन की सुरक्षा में मदद करता है।

प्रिंटिंग मशीनरी भी लगातार प्रिंटिंग गुणवत्ता बनाए रखने के लिए वैक्यूम होल्ड-डाउन और ट्रांसफर निस्पंदन पर निर्भर करती है। कणों से वैक्यूम सिस्टम की सुरक्षा सुनिश्चित करती है कि निर्बाध संचालन और सटीक सामग्री हैंडलिंग हो।

स्वचालित ट्रांसफर उपकरण स्वचालित उत्पादन लाइनों के भीतर वैक्यूम जनरेटर और वाल्व की सुरक्षा करके वैक्यूम निस्पंदन से लाभान्वित होते हैं। यह सुरक्षा उपकरण के सुचारू और विश्वसनीय कामकाज में योगदान करती है।

उन प्रणालियों के लिए जो वैक्यूम और ब्लो-ऑफ सर्किट को जोड़ती हैं, एक एकल फिल्टर दोनों वैक्यूम सोखना और सकारात्मक-दबाव रिलीज को संभालने में सक्षम है। यह एकीकरण जटिल वैक्यूम सिस्टम में निस्पंदन प्रक्रिया की दक्षता में सुधार करता है और रखरखाव को सरल बनाता है।

समर्थन और सेवाएँ:

वैक्यूम सक्शन कप के लिए उत्पाद तकनीकी सहायता और सेवाएँ

हमारे वैक्यूम सक्शन कप विभिन्न औद्योगिक अनुप्रयोगों में विश्वसनीय और कुशल हैंडलिंग के लिए डिज़ाइन किए गए हैं। इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए, कृपया नीचे दिए गए दिशानिर्देशों का पालन करें।

स्थापना और उपयोग:

स्थापना से पहले, किसी भी क्षति या संदूषण के लिए सक्शन कप का निरीक्षण करें। उस सतह को साफ करें जहां सक्शन कप लगाया जाएगा ताकि धूल, तेल या मलबा हटाया जा सके। सुनिश्चित करें कि सतह चिकनी, गैर-छिद्रपूर्ण और सक्शन कप सामग्री के अनुकूल हो।

सक्शन कप को वैक्यूम सिस्टम पर सुरक्षित रूप से माउंट करें, रिसाव को रोकने के लिए वायुरोधी कनेक्शन सुनिश्चित करें। विरूपण को रोकने के लिए स्थापना के दौरान अत्यधिक बल से बचें।

रखरखाव:

नियमित रूप से टूट-फूट, दरारें या लोच के नुकसान के लिए सक्शन कप की जाँच करें। कप को हल्के साबुन और पानी से साफ करें; कठोर रसायनों से बचें जो सामग्री को खराब कर सकते हैं। यदि कोई क्षति या प्रदर्शन गिरावट देखी जाती है तो सक्शन कप को बदलें।

समस्या निवारण:

यदि सक्शन कप पकड़ने में विफल रहता है, तो सत्यापित करें कि वैक्यूम दबाव पर्याप्त है और सिस्टम में कोई रिसाव नहीं है। संपर्क सतह की सफाई और उपयुक्तता की जाँच करें। सुनिश्चित करें कि सक्शन कप ठीक से संरेखित है और घिसा हुआ नहीं है।

तकनीकी सहायता:

उत्पाद विनिर्देशों, कस्टम अनुप्रयोगों, या समस्या निवारण के संबंध में आगे सहायता के लिए, कृपया उत्पाद मैनुअल देखें या विस्तृत संसाधनों और अक्सर पूछे जाने वाले प्रश्नों के लिए हमारी वेबसाइट पर जाएँ।

हम आपके वैक्यूम सक्शन कप सिस्टम की दक्षता को अधिकतम करने में मदद करने के लिए गुणवत्ता सहायता प्रदान करने के लिए प्रतिबद्ध हैं।

पैकिंग और शिपिंग:

उत्पाद पैकेजिंग: प्रत्येक वैक्यूम सक्शन कप को पारगमन के दौरान सुरक्षा सुनिश्चित करने के लिए एक मजबूत, पर्यावरण-अनुकूल बॉक्स में सावधानीपूर्वक पैक किया जाता है। पैकेजिंग में किसी भी क्षति या विरूपण को रोकने के लिए एक सुरक्षात्मक फोम इंसर्ट शामिल है। उपयोग और रखरखाव के लिए स्पष्ट निर्देश एक सहज उपयोगकर्ता अनुभव प्रदान करने के लिए पैकेज के अंदर शामिल किए गए हैं।

शिपिंग: हम सभी ऑर्डर के लिए ट्रैकिंग उपलब्ध होने के साथ दुनिया भर में विश्वसनीय शिपिंग विकल्प प्रदान करते हैं। वैक्यूम सक्शन कप को मानक या त्वरित डिलीवरी सेवाओं के माध्यम से शिप किया जाता है, जिससे समय पर आगमन सुनिश्चित होता है। हैंडलिंग और परिवहन के दौरान किसी भी क्षति से बचने के लिए सभी शिपमेंट को सुरक्षित रूप से पैक किया जाता है।
