YW DKE ट्रेडिंग कंपनी
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | SMC |
| प्रमाणन: | CE |
| मॉडल संख्या: | KQG2H08-02S |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | कार्टन/ग्राहकों की आवश्यकता के अनुसार |
| प्रसव के समय: | भुगतान के बाद 1-7कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 5000 टुकड़े/1माह |
| मीडिया का तापमान: | -5~150℃ | सामग्री: | SUS316 |
|---|---|---|---|
| मीडिया: | वायु या द्रव | कनेक्शन धागा आर, एम: | 1/8 |
| दबाव: | 0-1 एमपीए | आवेदन क्षेत्र: | एयरोस्पेस उद्योग |
| प्रमुखता देना: | बहु कनेक्टर वायवीय पाइप फिटिंग,वायवीय पाइप मल्टी कनेक्टर,SUS316 न्युमेटिक पाइप फिटिंग |
||

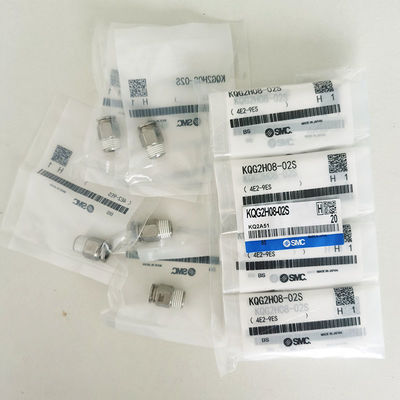

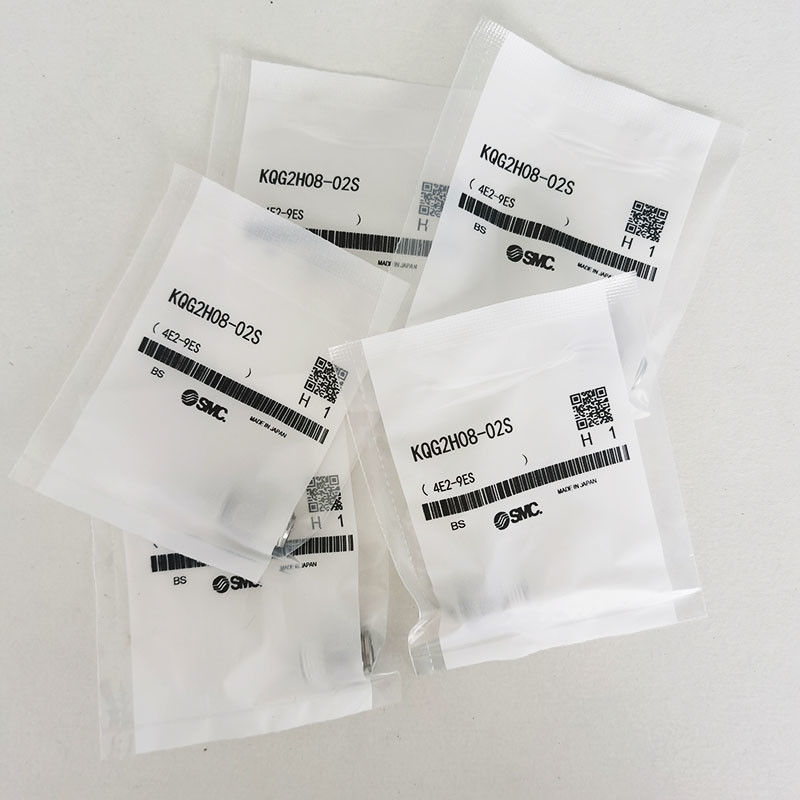

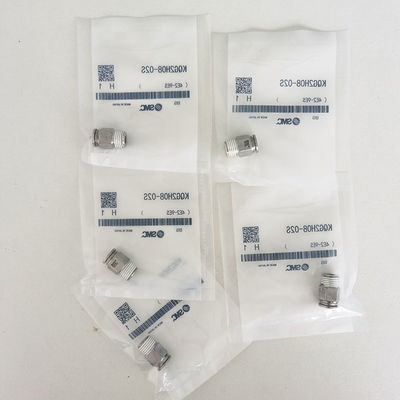

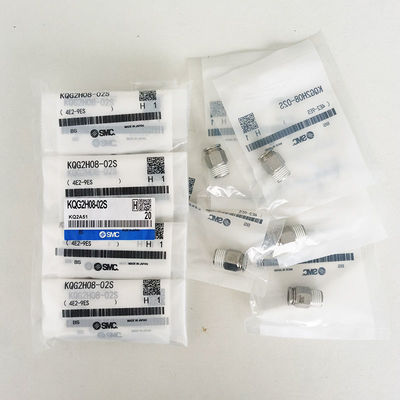

SMC KQG2H08-02S
SUS316 0-1mpa 1/8 एयरोस्पेस उद्योग
उत्पाद का वर्णन:
नर कनेक्टर थ्रेड सीलेंट के साथ कनेक्ट फिटिंग को पुश करने के लिए, 316 स्टेनलेस स्टील (KQG2H08-02S)
एसएमसी वन टच फिटिंग.
विशेषताएं
· कम वजन के साथ कॉम्पैक्ट।
· गैर-चर्मयुक्त।
· भाप के साथ इस्तेमाल किया जा सकता है।
· धातु भागः SUS316, सील भागः विशेष FKM।
· ऑपरेटिंग द्रव का तापमानः -5 से +150°C
· जापान के खाद्य स्वच्छता अधिनियम के अनुरूप है। (भाग सामग्री उपकरण और पैकेजिंग कंटेनर मानकों के परीक्षण के अनुरूप है।)
आवेदन
एक महिला धागे से एक दिशा में पाइपिंग के लिए प्रयोग किया जाता है।
लागू ट्यूबिंगः
| लागू ट्यूबिंग | लागू ट्यूबिंग | एफईपी, पीएफए, नायलॉन, नरम नायलॉननोट1), पॉलीयूरेथेन, पॉलीओलेफिन |
| ट्यूबिंग 0.D. | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| विनिर्देश | द्रवनोट3) | हवा, पानी, भाप
नोट2) |
| परिचालन दबाव सीमा | -100 kPa से 1 MPa तकनोट4) | |
| सबूत दबाव | 3.0 एमपीए | |
| परिवेश और द्रव का तापमाननोट5) | - 5 से 150°C (बिना जमे हुए)नोट4) | |
| स्नेहक | वसा रहित विनिर्देश | |
| धागे पर सील | सीलेंट के साथ | |
| तापमान माउंट की स्थिति आंतरिक आस्तीन |
ट्यूबिंग | तापमान |
| एफईपी नली/TH श्रृंखला | 80°C या उससे अधिक | |
| सुपर पीएफए ट्यूब/टीएल श्रृंखला | 120°C या उससे अधिक | |
नोट 1)नरम नायलॉन ट्यूब के लिए पानी का प्रयोग नहीं किया जा सकता।
नोट 2)लागू ट्यूब के बारे में अलग से एसएमसी से परामर्श करें।
नोट 3)लीक टेस्टर जैसे वैक्यूम होल्डिंग एप्लिकेशन में उपयोग करने से बचें, क्योंकि लीक हो सकता है।
नोट 4)ट्यूब के संचालन दबाव रेंज और संचालन तापमान रेंज की जाँच करें।
नोट 5)यह अनुशंसा की जाती है कि आप निम्नलिखित स्थितियों में आंतरिक आस्तीन का उपयोग करें (सिवायØ3.2):
● उच्च तापमान पर प्रयोग करते समय।
● उच्च तापमान पर प्रयोग करते समय।
|
पुरुष कनेक्टर: KQG2H |
|||||||||
| लागू ट्यूबिंग ओवरडोज (मिमी) |
संबंध धागा आर, एम |
मॉडल | H (चौड़ाई समतल) |
नोट 1) ØD |
L | ए* | एम | नोट 2) प्रभावी क्षेत्रफल (मिमी2) |
वजन |
| ø3.2 | M5 x 0.8 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| चौथाई | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 x 0.8 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| चौथाई | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 x 0.8 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| चौथाई | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| चौथाई | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| चौथाई | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| आधा | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | चौथाई | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| आधा | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| आधा | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
बिक्री के बाद का खंड:
एक वर्ष की गुणवत्ता गारंटी नीति
हम शिपमेंट से पहले माल की गुणवत्ता की जांच करेंगे.
अप्रत्याशित समस्याएं
हम आशा करते हैं कि खरीदार के साथ समस्याओं को हल करने के लिए दोस्ताना के माध्यम से
निम्नलिखित तरीकों से:
1, अगर यह गुणवत्ता समस्या है, खरीदार के बाद 15days के भीतर तर्क प्रस्तुत कर सकते हैं
माल प्राप्त करना,
खरीदार को विक्रेता को इसके लिए फोटो या वीडियो और अन्य साक्ष्य उपलब्ध कराना होगा।
पहचानें।
2, मानव निर्मित क्षतिग्रस्त, खरीदार पूरी जिम्मेदारी लेते हैं।
3उत्पाद गुणवत्ता प्रसंस्करण कार्यक्रमः
1) खरीदार खराब गुणवत्ता के कारण एक वर्ष के लिए उत्पादों को वापस करता है
(इसमें वे शामिल नहीं हैं जो
नौवहन या मानव निर्मित क्षति के कारण हुए क्षति) ।
"उपयोग" की स्थिति में लौटाए गए किसी भी उत्पाद के लिए 15% पुनः स्टॉक शुल्क का आकलन किया जाता है। और फिर हम एक नया भेज देंगे
उत्पाद को खरीदार को भेजें और फिर से भेजने की लागत का भुगतान करें।
2) अगर माल (पूरी कीमत शिपिंग सहित 10USD से कम है) गुणवत्ता की समस्या है, हम
अगले आदेश में खरीदार को एक नया उत्पाद फिर से भेजेगा; यदि खरीदार अगले आदेश में नया आदेश देने की योजना नहीं बनाता है
निकट अवधि में, खरीदार शिपिंग की लागत का भुगतान कर सकता है और एक नया उत्पाद फिर से भेजने के लिए पूछ सकता है।
उत्पादों के साथ एक समस्या है, कृपया हमसे संपर्क करें हम इसे हल करेंगे जैसे ही हम प्राप्त करते हैं।
यदि आपके कोई अन्य प्रश्न हैं, तो हमसे संपर्क करने के लिए आपका स्वागत है।
व्यक्ति से संपर्क करें: NENE
दूरभाष: 18986934683
