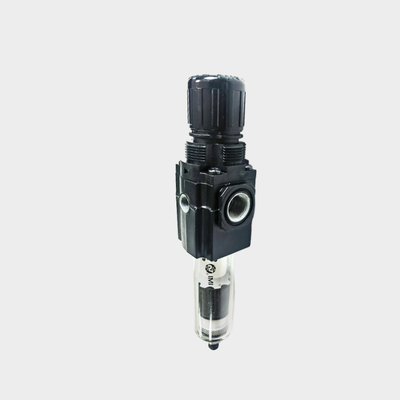

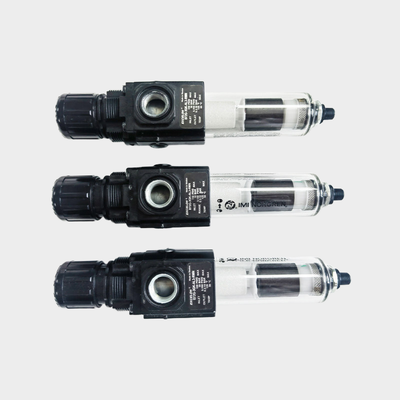

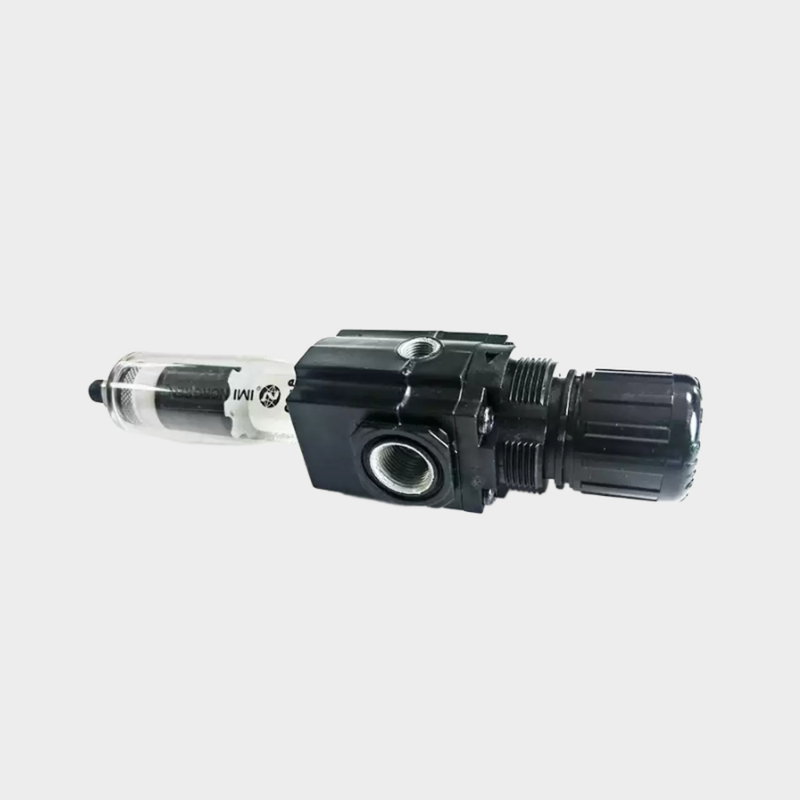

नॉरग्रेन B72G-2GK-AL3-RMN B72G-2GK-AL1-RMN एक्सेलॉन फ़िल्टर-नियंत्रक G1/4 ऑटो-ड्रेन पॉलीकार्बोनेट कटोरा 5μm 40μm पुश-लॉक बटन 0.3-10Bar बिना गेज के वायवीय नियंत्रण लूप के लिए

उत्पाद विवरण:

नॉरग्रेन B72G और B73G श्रृंखला एक्सेलॉन मॉड्यूलर वायु तैयारी प्रणाली के भीतर उच्च-प्रदर्शन फिल्टर रेगुलेटर का प्रतिनिधित्व करती है। ये एकीकृत इकाइयां प्रभावी ढंग से निस्पंदन और दबाव विनियमन के कार्यों को एक एकल, कॉम्पैक्ट आवास में जोड़ती हैं। वे संपीड़ित वायु लाइनों से पानी और ठोस कणों को हटाकर काम करते हैं, जबकि डाउनस्ट्रीम दबाव के सटीक नियंत्रण को सुनिश्चित करते हैं।

बहुमुखी प्रतिभा को ध्यान में रखकर डिज़ाइन किया गया, एक्सेलॉन सिस्टम इन इकाइयों को इन-लाइन या मॉड्यूलर रूप से अन्य एक्सेलॉन उत्पादों के साथ स्थापित करने की अनुमति देता है। क्विकक्लैंप कनेक्शन का उपयोग करके, डिज़ाइन आसान सिस्टम विस्तार की सुविधा देता है और नियमित रखरखाव को सरल बनाता है।

B72G श्रृंखला G1/4 और G3/8 पोर्ट आकारों के साथ पेश की जाती है, जो 38 dm³/s (80 SCFM) की प्रवाह क्षमता प्रदान करती है। इसकी तुलना में, B73G श्रृंखला अतिरिक्त पोर्ट विकल्प प्रदान करती है - G1/4, G3/8, और G1/2 - और 50 dm³/s (106 SCFM) की उच्च प्रवाह दर का समर्थन करती है। दोनों श्रृंखलाएं एक संतुलित वाल्व तंत्र को शामिल करती हैं जो आउटलेट दबाव पर इनलेट दबाव में उतार-चढ़ाव के प्रभाव को कम करती है, जिससे सुसंगत विनियमन प्रदर्शन की गारंटी मिलती है।

ये इकाइयां सिंटर्ड पॉलीप्रोपाइलीन से बने फिल्टर तत्वों से सुसज्जित आती हैं, जो 5 µm या 40 µm ग्रेड में उपलब्ध हैं। ग्राहक मैनुअल या स्वचालित ड्रेन विकल्पों के बीच चयन कर सकते हैं, जो विभिन्न प्रकार के औद्योगिक अनुप्रयोगों के अनुरूप लचीलापन बढ़ाते हैं।

अतिरिक्त सुविधाओं में एक टैम्पर-प्रतिरोधी कवर द्वारा संरक्षित पुश-टू-लॉक एडजस्टमेंट नॉब, रखरखाव कार्यों को सरल बनाने वाला एक त्वरित-रिलीज़ बेयनेट बाउल, और पूर्ण प्रवाह गेज पोर्ट शामिल हैं जो वायु प्रवाह को बाधित किए बिना दबाव की निगरानी को सक्षम करते हैं। पारदर्शी पॉली कार्बोनेट बाउल कंडेनसेट स्तरों की 360-डिग्री दृश्यता प्रदान करते हैं, जबकि जस्ता या एल्यूमीनियम निकायों के लिए विकल्प चुनौतीपूर्ण वातावरण में मजबूत स्थायित्व सुनिश्चित करते हैं।

विशेषताएं:

यह इकाई कण निस्पंदन और दबाव विनियमन को एक कॉम्पैक्ट डिवाइस में जोड़ती है, जो मूल्यवान स्थापना स्थान बचाने में मदद करती है। इसका एकीकृत डिज़ाइन वायु तैयारी प्रक्रियाओं को कुशलतापूर्वक सुव्यवस्थित करता है।

सिस्टम अन्य एक्सेलॉन वायु तैयारी उत्पादों के साथ इन-लाइन और मॉड्यूलर दोनों स्थापनाओं का समर्थन करता है। क्विकक्लैंप कनेक्शन का उपयोग करके, यह आसान और लचीला असेंबली सुनिश्चित करता है।

दो निस्पंदन ग्रेड उपलब्ध हैं, जिनमें सिंटर्ड पॉलीप्रोपाइलीन फिल्टर तत्व 5 µm या 40 µm रेटिंग के साथ हैं। ये वायु शुद्धता बनाए रखने के लिए दूषित पदार्थों को प्रभावी ढंग से हटाते हैं।

उपयोगकर्ता एक साधारण 1/4-टर्न तंत्र के साथ मैनुअल ड्रेन या स्वचालित ड्रेन सेटअप के बीच चयन कर सकते हैं, जिससे अनुकूलित रखरखाव वरीयताओं की अनुमति मिलती है।

पारदर्शी पॉली कार्बोनेट बाउल कंडेनसेट स्तरों की 360-डिग्री दृश्यता प्रदान करते हैं, जिससे सिस्टम के भीतर नमी संचय की निगरानी और प्रबंधन करना आसान हो जाता है।

अनजाने में दबाव परिवर्तन को रोकने के लिए एडजस्टमेंट नॉब में पुश-टू-लॉक डिज़ाइन है। इसके अतिरिक्त, बढ़ी हुई सुरक्षा के लिए एक टैम्पर-प्रतिरोधी कवर उपलब्ध है।

इसका राहत देने वाला डिज़ाइन सिस्टम के डेड-एंड होने पर डाउनस्ट्रीम दबाव को सुरक्षित रूप से कम करने में मदद करता है, जबकि संतुलित वाल्व स्थिर दबाव विनियमन प्रदान करने के लिए इनलेट दबाव में उतार-चढ़ाव के प्रभावों को कम करता है।

पूर्ण प्रवाह 1/8" गेज पोर्ट वायु प्रवाह में बाधा डाले बिना दबाव की निगरानी को सक्षम करते हैं। त्वरित-रिलीज़ बेयनेट बाउल डिज़ाइन तत्व प्रतिस्थापन और रखरखाव के लिए बाउल को तेजी से और बिना औजारों के हटाने की अनुमति देता है।

डिवाइस में उच्च प्रवाह क्षमताएं हैं, जिसमें B72G मॉडल 38 dm³/s (80 SCFM) प्रदान करता है और B73G मॉडल 50 dm³/s (106 SCFM) प्रदान करता है। आउटलेट दबाव को 0.3 से 10 बार तक व्यापक रूप से समायोजित किया जा सकता है।

अधिकतम इनलेट दबाव रेटिंग पारदर्शी बाउल वाले मॉडल के लिए 10 बार और धातु बाउल वाले मॉडल के लिए 17 बार है। पॉली कार्बोनेट बाउल के लिए ऑपरेटिंग तापमान -34°C से +50°C तक होता है, और धातु बाउल के लिए -20°C से +65°C तक होता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

समर्थन और सेवाएँ:

हमारी वायवीय फिल्टर रेगुलेटर लुब्रिकेटर (FRL) इकाइयां स्वच्छ, विनियमित और चिकनाई वाली वायु प्रवाह प्रदान करके आपकी वायवीय प्रणालियों के इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए डिज़ाइन की गई हैं। अपनी FRL इकाई की दक्षता और विश्वसनीयता बनाए रखने के लिए, नियमित रखरखाव और उचित संचालन आवश्यक है।

स्थापना से पहले, सुनिश्चित करें कि वायु आपूर्ति स्वच्छ और दूषित पदार्थों से मुक्त है। FRL घटकों को नुकसान पहुंचा सकने वाले बड़े कणों को हटाने के लिए एक प्रारंभिक फिल्टर स्थापित करने की सिफारिश की जाती है।

स्थापना के दौरान, सत्यापित करें कि इकाई उत्पाद मैनुअल में निर्दिष्ट सही अभिविन्यास में लगाई गई है। वायु रिसाव को रोकने के लिए सभी कनेक्शनों को उचित सीलिंग के लिए जांचें।

नियमित रखरखाव के लिए, क्लॉगिंग को रोकने के लिए फिल्टर तत्व का नियमित रूप से निरीक्षण और सफाई करें। यदि फिल्टर तत्व घिसाव या क्षति के संकेत दिखाता है तो उसे बदलें। जंग से बचने और स्पष्ट वायु प्रवाह सुनिश्चित करने के लिए फिल्टर बाउल से जमा पानी या दूषित पदार्थों को बार-बार निकालें।

सिस्टम की आवश्यकताओं के अनुसार दबाव को समायोजित करें और किसी समस्या का संकेत देने वाले किसी भी दबाव में उतार-चढ़ाव की निगरानी करें।

डाउनस्ट्रीम घटकों के उचित स्नेहन को बनाए रखने के लिए लुब्रिकेटर को अनुशंसित वायवीय तेल से फिर से भरना चाहिए। क्षति या प्रदर्शन में कमी से बचने के लिए केवल निर्दिष्ट तेल प्रकार का उपयोग करें।

यदि आपको वायु रिसाव, दबाव अस्थिरता, या कम वायु प्रवाह जैसी कोई समस्या आती है, तो उत्पाद मैनुअल के समस्या निवारण अनुभाग से परामर्श करें। सामान्य कारणों में क्लॉग फिल्टर, घिसे हुए सील, या अनुचित स्थापना शामिल हैं।

उन्नत तकनीकी सहायता, प्रतिस्थापन भागों, या विस्तृत सेवा प्रक्रियाओं के लिए, आधिकारिक उत्पाद दस्तावेज़ देखें या अपने अधिकृत वितरक से संपर्क करें।

आपके वायवीय फिल्टर रेगुलेटर लुब्रिकेटर की उचित देखभाल और समय पर रखरखाव आपके वायवीय प्रणाली के विस्तारित सेवा जीवन और विश्वसनीय संचालन को सुनिश्चित करेगा।

पैकिंग और शिपिंग:

उत्पाद पैकेजिंग: वायवीय फिल्टर रेगुलेटर लुब्रिकेटर को पारगमन के दौरान सुरक्षा सुनिश्चित करने के लिए एक मजबूत, प्रभाव-प्रतिरोधी बॉक्स में सुरक्षित रूप से पैक किया गया है। प्रत्येक इकाई को धूल और नमी क्षति को रोकने के लिए एंटी-स्टैटिक फोम में लपेटा गया है और एक प्लास्टिक बैग में सील किया गया है। पैकेजिंग में उत्पाद विनिर्देशों, हैंडलिंग निर्देशों और आसान पहचान के लिए बारकोड के साथ स्पष्ट लेबलिंग शामिल है। इसके अतिरिक्त, पैकेज के अंदर एक निर्देश मैनुअल और वारंटी कार्ड शामिल है।

शिपिंग: हमारा वायवीय फिल्टर रेगुलेटर लुब्रिकेटर ट्रैकिंग विकल्पों के साथ विश्वसनीय कूरियर सेवाओं का उपयोग करके भेज दिया जाता है। हम ग्राहक की जरूरतों को पूरा करने के लिए मानक, त्वरित और माल ढुलाई सहित कई शिपिंग विधियों की पेशकश करते हैं। क्षति से बचने के लिए सभी शिपमेंट को सावधानीपूर्वक संभाला जाता है, और अनुरोध पर बीमा उपलब्ध है। अंतर्राष्ट्रीय शिपिंग सभी लागू नियमों का अनुपालन करती है और सुचारू डिलीवरी सुनिश्चित करने के लिए आवश्यक सीमा शुल्क दस्तावेज शामिल करती है।
