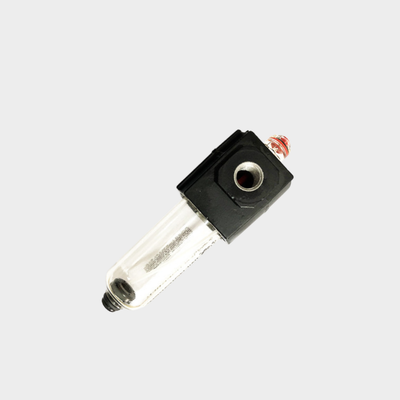

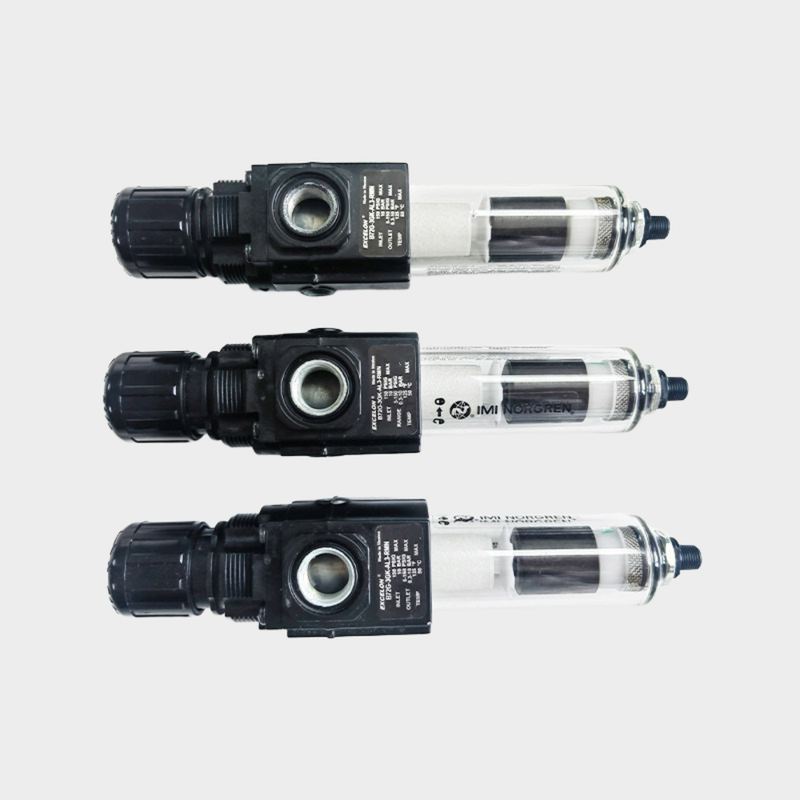

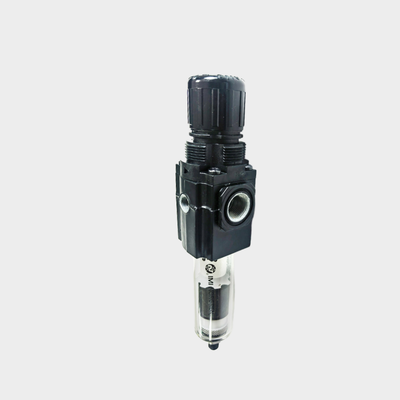

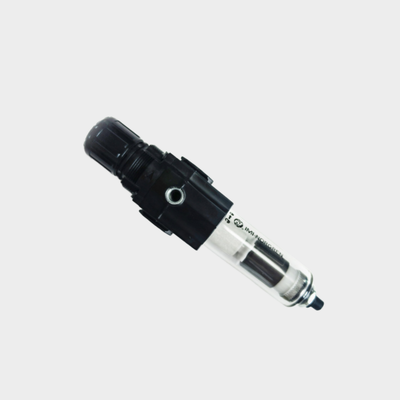

NORGREN B72G‐2GK‐QT3‐RMN B72G‐2GK‐QT1‐RMN राहत वायु तैयारी इकाई पुश-लॉक छेड़छाड़ प्रतिरोधी घुंडी संतुलित वाल्व स्थिर आउटपुट मॉड्यूलर / इन-लाइन माउंट के लिए हल्के कर्तव्य स्वचालन कार्यस्थलों

उत्पाद विवरण:

नॉरग्रेन B72G और B73G श्रृंखला एक्सेलॉन मॉड्यूलर वायु तैयारी प्रणाली के भीतर उच्च-प्रदर्शन फिल्टर रेगुलेटर की एक पंक्ति का प्रतिनिधित्व करती है। ये एकीकृत इकाइयां एक ही, कॉम्पैक्ट आवास में निस्पंदन और दबाव विनियमन दोनों को जोड़ती हैं। वे संपीड़ित वायु रेखाओं से पानी और ठोस दूषित पदार्थों को कुशलतापूर्वक हटाते हैं, जबकि डाउनस्ट्रीम दबाव पर सटीक नियंत्रण बनाए रखते हैं।

एक्सेलॉन मॉड्यूलर सिस्टम को ध्यान में रखकर डिज़ाइन की गई, इन इकाइयों को इन-लाइन या मॉड्यूलर रूप से अन्य एक्सेलॉन घटकों के साथ स्थापित किया जा सकता है। उनके क्विकक्लैंप कनेक्शन आसान सिस्टम विस्तार और सीधी रखरखाव की अनुमति देते हैं, जिससे वे विभिन्न औद्योगिक सेटअपों के लिए उपयुक्त हो जाते हैं।

B72G श्रृंखला G1/4 और G3/8 पोर्ट आकारों के साथ उपलब्ध है, जो 38 dm³/s (80 SCFM) का प्रवाह दर प्रदान करती है। इस बीच, B73G श्रृंखला G1/4, G3/8, और G1/2 सहित अतिरिक्त पोर्ट विकल्प प्रदान करती है, साथ ही 50 dm³/s (106 SCFM) की उच्च प्रवाह दर भी प्रदान करती है। दोनों श्रृंखलाएं एक संतुलित वाल्व डिज़ाइन को शामिल करती हैं जो आउटलेट दबाव पर इनलेट दबाव उतार-चढ़ाव के प्रभाव को कम करती है, जिससे सुसंगत और स्थिर विनियमन सुनिश्चित होता है।

विविध औद्योगिक आवश्यकताओं को पूरा करने के लिए, ये इकाइयां 5 µm या 40 µm रेटिंग में उपलब्ध सिंटर्ड पॉलीप्रोपाइलीन से बने फिल्टर तत्वों से लैस हैं। वे मैन्युअल या स्वचालित ड्रेन कॉन्फ़िगरेशन के लिए विकल्प भी प्रदान करते हैं, जिससे उपयोगकर्ताओं को उनकी विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर लचीलापन मिलता है।

अतिरिक्त सुविधाओं में एक टैम्पर-प्रतिरोधी कवर द्वारा संरक्षित एक पुश-टू-लॉक एडजस्टमेंट नॉब, रखरखाव कार्यों को सरल बनाने वाला एक त्वरित-रिलीज़ बेयनेट बाउल, और पूर्ण-प्रवाह गेज पोर्ट शामिल हैं जो वायु प्रवाह को बाधित किए बिना दबाव की निगरानी को सक्षम करते हैं। पारदर्शी पॉलीकार्बोनेट बाउल कंडेनसेट स्तरों की 360° दृश्यता की अनुमति देते हैं, जबकि टिकाऊ जस्ता और एल्यूमीनियम बॉडी विकल्प मांग वाले वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।

विशेषताएं:

डिवाइस कण निस्पंदन और दबाव विनियमन को एक ही, कॉम्पैक्ट इकाई में जोड़ता है। यह एकीकरण मूल्यवान स्थापना स्थान बचाने में मदद करता है, जिससे यह वायु तैयारी की जरूरतों के लिए एक कुशल समाधान बन जाता है।

एक्सेलॉन मॉड्यूलर सिस्टम की विशेषता वाला यह यूनिट इन-लाइन या अन्य एक्सेलॉन वायु तैयारी उत्पादों के साथ मॉड्यूलर रूप से लचीली स्थापना की अनुमति देता है। क्विकक्लैंप कनेक्शन असेंबली और रखरखाव में आसानी को बढ़ाते हैं।

ग्राहक दो निस्पंदन ग्रेड में से चुन सकते हैं, या तो 5 µm या 40 µm सिंटर्ड पॉलीप्रोपाइलीन फिल्टर तत्वों का उपयोग कर सकते हैं। दोनों विकल्प वायु आपूर्ति से दूषित पदार्थों को प्रभावी ढंग से हटाते हैं।

उत्पाद मैन्युअल और स्वचालित दोनों ड्रेन विकल्प प्रदान करता है। उपयोगकर्ता मैन्युअल 1/4-टर्न ड्रेन का विकल्प चुन सकते हैं या स्वचालित ड्रेन सेटअप चुन सकते हैं, जिससे अनुप्रयोग आवश्यकताओं के अनुसार लचीलापन सुनिश्चित होता है।

पारदर्शी पॉलीकार्बोनेट बाउल 360° दृश्यता प्रदान करते हैं, जिससे कंडेनसेट स्तरों की आसान निगरानी संभव होती है। इसके अतिरिक्त, पुश-टू-लॉक एडजस्टमेंट नॉब आकस्मिक दबाव परिवर्तनों को रोकने में मदद करता है, जिसमें अतिरिक्त सुरक्षा के लिए एक टैम्पर-प्रतिरोधी कवर उपलब्ध है।

रिलीविंग डिज़ाइन सिस्टम के डेड-एंड होने पर डाउनस्ट्रीम दबाव में कमी की अनुमति देता है। इस बीच, संतुलित वाल्व डिज़ाइन आउटलेट दबाव पर इनलेट दबाव उतार-चढ़ाव के प्रभाव को कम करता है, जिससे स्थिर और विश्वसनीय विनियमन सुनिश्चित होता है।

पूर्ण प्रवाह 1/8" गेज पोर्ट वायु प्रवाह को प्रतिबंधित किए बिना दबाव की निगरानी की अनुमति देते हैं। त्वरित-रिलीज़ बेयनेट बाउल के साथ रखरखाव को सरल बनाया गया है जो बिना किसी उपकरण के तेज बाउल हटाने और तत्व प्रतिस्थापन की सुविधा प्रदान करता है।

सिस्टम उच्च प्रवाह क्षमता प्रदान करता है, जिसमें B72G मॉडल 38 dm³/s (80 SCFM) का समर्थन करता है और B73G मॉडल 50 dm³/s (106 SCFM) को संभालता है। आउटलेट दबाव समायोजन सीमा 0.3 से 10 बार तक फैली हुई है।

अधिकतम इनलेट दबाव क्षमता पारदर्शी बाउल वाले इकाइयों के लिए 10 बार और धातु बाउल से सुसज्जित इकाइयों के लिए 17 बार है। पॉलीकार्बोनेट बाउल के लिए ऑपरेटिंग तापमान -34°C से +50°C तक और धातु बाउल के लिए -20°C से +65°C तक होता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

समर्थन और सेवाएँ:

हमारी वायवीय फिल्टर रेगुलेटर लुब्रिकेटर (FRL) इकाइयां स्वच्छ, विनियमित और चिकनाई वाली हवा प्रदान करके आपकी वायवीय प्रणालियों के इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए डिज़ाइन की गई हैं। तकनीकी सहायता के लिए, कृपया उत्पाद के साथ शामिल उपयोगकर्ता मैनुअल देखें, जिसमें विस्तृत स्थापना निर्देश, रखरखाव दिशानिर्देश और समस्या निवारण युक्तियाँ शामिल हैं।

FRL के विश्वसनीय संचालन के लिए नियमित रखरखाव आवश्यक है। इसमें संचित दूषित पदार्थों को हटाने के लिए फिल्टर बाउल को समय-समय पर खाली करना, सिस्टम की आवश्यकताओं से मेल खाने के लिए रेगुलेटर दबाव की जांच और समायोजन करना, और उचित वायु उपकरण स्नेहन सुनिश्चित करने के लिए लुब्रिकेटर जलाशय को अनुशंसित स्नेहक के साथ फिर से भरना शामिल है।

यदि आपको दबाव में उतार-चढ़ाव, हवा का रिसाव, या स्नेहन विफलता जैसी कोई समस्या आती है, तो सत्यापित करें कि सभी कनेक्शन सुरक्षित हैं और इकाई को आवास पर इंगित प्रवाह दिशा के अनुसार सही ढंग से स्थापित किया गया है। इष्टतम निस्पंदन प्रदर्शन बनाए रखने के लिए आवश्यकतानुसार फिल्टर तत्वों को साफ करें या बदलें।

सेवा और मरम्मत के लिए, उत्पाद की अखंडता और सुरक्षा बनाए रखने के लिए केवल मूल प्रतिस्थापन भागों का उपयोग करें। हमारी तकनीकी सहायता टीम समस्या निवारण में सहायता करने और आपकी विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए उत्पाद चयन पर मार्गदर्शन प्रदान करने के लिए उपलब्ध है।

सुनिश्चित करें कि सभी रखरखाव और सेवा गतिविधियां प्रासंगिक सुरक्षा मानकों और स्थानीय नियमों का अनुपालन करती हैं। पर्यावरण पर प्रभाव को कम करने के लिए उपयोग किए गए स्नेहक और फिल्टर तत्वों का उचित संचालन और निपटान महत्वपूर्ण है।
