| ब्रांड नाम: | DKE |
| प्रमाणन: | CE |
| मॉडल संख्या: | एचजी-सी1700 |
| Minimum Order Quantity: | 1 |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन, पेपैल |
| Supply Ability: | 5000 Pieces/1Month |
| मापन केंद्र दूरी: | 30 मिमी, 50 मिमी, 100 मिमी, 200 मिमी, 400 मिमी | वोल्टेज आपूर्ति: | 12-24 वी डीसी ±10% |
|---|---|---|---|
| प्रतिक्रिया समय: | 1.5/5/10 एमएस चयन योग्य | अनुरूप उत्पादन: | 0-5 वी वोल्टेज / 4-20 एमए करंट |
| नियंत्रण आउटपुट: | एनपीएन ओपन-कलेक्टर (पीएनपी संस्करण उपलब्ध) | repeatability: | 10 माइक्रोमीटर, 30 माइक्रोमीटर, 70 माइक्रोमीटर। 200 μm, 800 μm |
| संरक्षण वर्ग: | आईपी67 | मापने की सीमा: | ±5 मिमी, ±15 मिमी, ±35 मिमी, ±80 मिमी, ±200 मिमी |
| प्रमुखता देना: | एचजी-सी1700 लेजर डिस्प्लेसमेंट सेंसर,700मिमी लंबी दूरी सीएमओएस सेंसर,आईपी67 12-24V एनपीएन पीएनपी सेंसर |
||

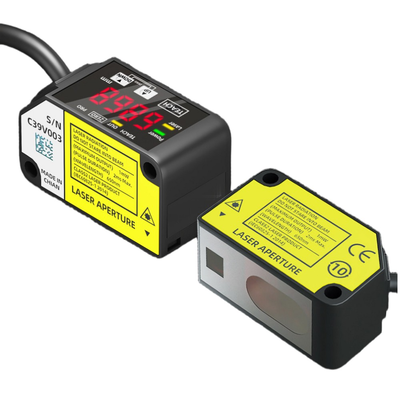

HG-C श्रृंखला औद्योगिक स्वचालन अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किए गए कॉम्पैक्ट CMOS लेजर डिस्प्लेसमेंट सेंसर से बनी है, जिन्हें स्थिर और अत्यधिक सटीक दूरी और स्थिति माप की आवश्यकता होती है। इस श्रृंखला में प्रत्येक सेंसर में एक एकीकृत CMOS लेजर ऑप्टिकल सिस्टम है जो एक अंतर्निहित दर्पण के साथ संयुक्त है। यह अभिनव डिज़ाइन पतली बॉडी गहराई का परिणाम है, जबकि विशेष डिस्प्लेसमेंट सेंसर के बराबर माप सटीकता सुनिश्चित करता है।
मापे गए दूरियों को सीधे मिलीमीटर में प्रस्तुत करने के लिए एक 7-सेगमेंट डिजिटल डिस्प्ले शामिल किया गया है। यह सुविधा ऑपरेटरों को बाहरी प्रोग्रामिंग टूल की आवश्यकता के बिना आसानी से रीडिंग सत्यापित करने और थ्रेशोल्ड मान सेट करने में सक्षम बनाती है, जिससे कैलिब्रेशन और निगरानी प्रक्रिया सरल हो जाती है।
ये सेंसर पांच अलग-अलग मापन केंद्र दूरियों को कवर करते हैं: 30 मिमी, 50 मिमी, 100 मिमी, 200 मिमी और 400 मिमी। संबंधित मापन योग्य रेंज ±5 मिमी से लेकर ±200 मिमी तक होती है, जिसमें दोहराव विशिष्ट मॉडल के आधार पर 10 माइक्रोन और 800 माइक्रोन के बीच भिन्न होता है। रैखिकता के संबंध में, 30 मिमी, 50 मिमी और 100 मिमी मॉडल ±0.1% फुल स्केल (F.S.) प्राप्त करते हैं, जबकि लंबी मापन रेंज के लिए डिज़ाइन किए गए सेंसर में रैखिकता विनिर्देश ±0.2% F.S. या ±0.3% F.S. होते हैं।
आउटपुट विकल्पों में 0 से 5 वोल्ट तक के एनालॉग वोल्टेज सिग्नल और 4 से 20 एमए तक के एनालॉग करंट आउटपुट शामिल हैं। इसके अतिरिक्त, सेंसर में ओपन-कलेक्टर कंट्रोल आउटपुट होते हैं जो NPN या PNP कॉन्फ़िगरेशन का समर्थन करते हैं, जिसमें विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप चयन योग्य लाइट-ऑन या डार्क-ऑन ऑपरेशन मोड होते हैं।
HG-C श्रृंखला सेंसर IP67 रेटेड कॉम्पैक्ट हाउसिंग में संलग्न हैं, जो धूल और पानी के प्रवेश से सुरक्षा प्रदान करते हैं। वे -10°C से +45°C के तापमान रेंज में प्रभावी ढंग से काम करते हैं और औद्योगिक सेटिंग्स में आमतौर पर पाए जाने वाले कंपन और झटके की स्थिति का सामना करने के लिए डिज़ाइन किए गए हैं। इन सेंसर को पावर देने के लिए 12 से 24 V DC सप्लाई की आवश्यकता होती है, जिसमें कम करंट खपत 24 V DC पर 40 एमए से अधिक नहीं होती है।
उपयोगकर्ता अपने एप्लिकेशन की गति आवश्यकताओं के अनुरूप चयन योग्य प्रतिक्रिया समय 1.5 ms, 5 ms, या 10 ms में से चुन सकते हैं। मॉडल के आधार पर, ये सेंसर CE, UKCA, FDA, और UL/c-UL सहित विभिन्न प्रमाणपत्रों के साथ आते हैं, जो अंतरराष्ट्रीय सुरक्षा और गुणवत्ता मानकों का अनुपालन सुनिश्चित करते हैं।
ऑप्टिकल डिज़ाइन एक कॉम्पैक्ट CMOS संरचना का उपयोग करता है जिसमें एक एकीकृत दर्पण होता है जो सेंसर की गहराई को प्रभावी ढंग से कम करता है। यह डिज़ाइन डिस्प्लेसमेंट सेंसर से अपेक्षित उच्च सटीकता बनाए रखता है, जिससे कॉम्पैक्ट फॉर्म फैक्टर के बावजूद सटीक माप सुनिश्चित होता है।

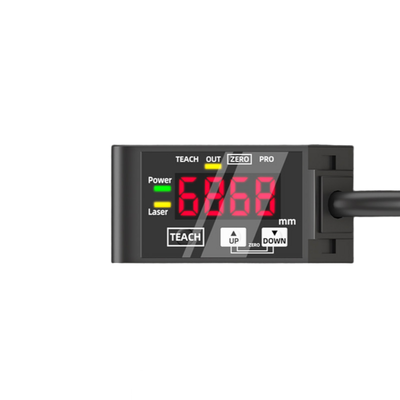

माप एक स्पष्ट 7-सेगमेंट डिस्प्ले के माध्यम से मिलीमीटर में डिजिटल रूप से प्रदर्शित होते हैं। यह सुविधा उपयोगकर्ताओं को सीधे मापी गई दूरी देखने की अनुमति देती है, जिससे ऑन-साइट थ्रेशोल्ड सेट करने और परिणामों को सत्यापित करने की प्रक्रिया बहुत सरल और अधिक कुशल हो जाती है।

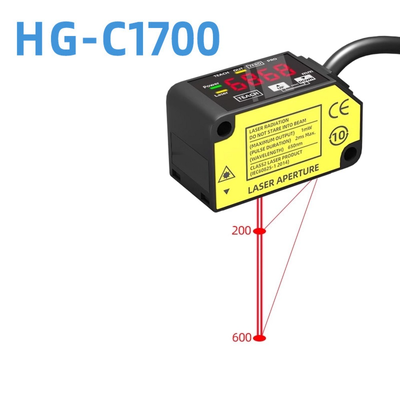

सेंसर 30 मिमी, 50 मिमी, 100 मिमी, 200 मिमी और 400 मिमी की केंद्र दूरियों के माध्यम से कई मापन रेंज प्रदान करता है। ये रेंज ±5 मिमी से लेकर ±200 मिमी तक की मापन स्पैन को कवर करती हैं, जो विभिन्न अनुप्रयोग आवश्यकताओं के लिए लचीलापन प्रदान करती हैं।
उच्च दोहराव एक प्रमुख विशेषता है, जिसमें HG-C1030 मॉडल पर 10 माइक्रोमीटर से सटीकता शुरू होती है और 200 मिमी और 400 मिमी के बीच दूरियों पर मापी जाने पर HG-C1400 मॉडल पर 800 माइक्रोमीटर तक पहुंचती है।
बाहरी डेटा अधिग्रहण और स्केलिंग आवश्यकताओं के लिए, डिवाइस दोहरे एनालॉग आउटपुट प्रदान करता है जिसमें 0-5 V वोल्टेज आउटपुट और 4-20 एमए करंट आउटपुट शामिल हैं। यह नियंत्रण प्रणालियों की एक विस्तृत श्रृंखला के साथ एकीकरण की सुविधा प्रदान करता है।
उपयोगकर्ता तीन प्रतिक्रिया समय - 1.5 ms, 5 ms, या 10 ms - में से चुन सकते हैं, जिससे वे एप्लिकेशन की मांगों के अनुसार माप की गति और स्थिरता को संतुलित कर सकते हैं।
सेंसर में ओपन-कलेक्टर ट्रांजिस्टर डिज़ाइन के साथ NPN या PNP कंट्रोल आउटपुट की सुविधा है। यह चयन योग्य लाइट-ऑन या डार्क-ऑन मोड का समर्थन करता है और बढ़ी हुई विश्वसनीयता और सुरक्षा के लिए शॉर्ट-सर्किट सुरक्षा शामिल करता है।
कठोर औद्योगिक वातावरण के लिए डिज़ाइन किया गया, सेंसर IP67 रेटिंग का दावा करता है, जो इसे धूल-तंग और पानी के प्रवेश के प्रतिरोधी बनाता है। यह चुनौतीपूर्ण परिस्थितियों में विश्वसनीय संचालन सुनिश्चित करता है।
प्रमाणपत्रों की एक विस्तृत श्रृंखला के साथ अनुपालन सेंसर की अपील को बढ़ाता है। यह EMC और RoHS के लिए CE मानकों, UKCA आवश्यकताओं, FDA लेजर नोटिस नियमों को पूरा करता है, और UL/c-UL मान्यता रखता है, यह सुनिश्चित करता है कि यह अंतरराष्ट्रीय सुरक्षा और गुणवत्ता मानकों का पालन करता है।
बिजली की खपत को दक्षता को बढ़ावा देने के लिए न्यूनतम रखा जाता है, जिसमें डिवाइस 24 V DC पर 40 एमए या उससे कम और 12 V DC पर 65 एमए या उससे कम खींचता है, जो ऊर्जा-जागरूक संचालन का समर्थन करता है।
| मापन केंद्र दूरी | 30 मिमी, 50 मिमी, 100 मिमी, 200 मिमी, 400 मिमी |
| दोहराव | 10 माइक्रोन, 30 माइक्रोन, 70 माइक्रोन, 200 माइक्रोन, 800 माइक्रोन |
| नियंत्रण आउटपुट | NPN ओपन-कलेक्टर (PNP संस्करण उपलब्ध) |
| सुरक्षा वर्ग | IP67 |
| एनालॉग आउटपुट | 0-5 V वोल्टेज / 4-20 एमए करंट |
| मापन रेंज | ±5 मिमी, ±15 मिमी, ±35 मिमी, ±80 मिमी, ±200 मिमी |
| आपूर्ति वोल्टेज | 12-24 V DC ±10% |
| प्रतिक्रिया समय | 1.5 / 5 / 10 ms चयन योग्य |
| विवरण | SIRIUS कॉन्टैक्टर, 3-पोल कॉन्टैक्टर और मोटर कॉन्टैक्टर सिस्टम के साथ संगत। |
इस एप्लिकेशन में ट्रांसफर रोबोट के साथ-साथ असेंबली स्टेशनों पर वर्कपीस की डिलीवरी और सही स्थिति की पुष्टि करना शामिल है। स्वचालित विनिर्माण वातावरण में सुचारू संचालन और दक्षता के लिए सटीक प्लेसमेंट सुनिश्चित करना महत्वपूर्ण है।
सामग्री प्रबंधन प्रक्रियाओं में स्टैक्ड वस्तुओं की ऊंचाई निर्धारित करने और परतों की संख्या की पुष्टि करने के लिए दूरी माप तकनीकों का उपयोग किया जाता है। यह इन्वेंट्री सटीकता बनाए रखने और लॉजिस्टिक्स को सुव्यवस्थित करने में मदद करता है।
इनलाइन मापन प्रणाली विनिर्माण के दौरान भागों, शीटों और अन्य घटकों की मोटाई और आयामों का आकलन करती है। यह निरंतर निरीक्षण सुनिश्चित करता है कि उत्पाद गुणवत्ता विनिर्देशों को पूरा करते हैं और दोषों के जोखिम को कम करते हैं।
रियल-टाइम विस्थापन निगरानी पोजिशनिंग स्टेज, प्रेस और बनाने वाले उपकरणों के लिए फीडबैक प्रदान करती है। यह क्षमता उत्पादन प्रक्रियाओं के दौरान आंदोलनों और समायोजन के सटीक नियंत्रण को सक्षम बनाती है।
डिजिटल दूरी माप के आधार पर थ्रेशोल्ड सेटिंग्स का उपयोग करने वाले गो/नो-गो निरीक्षणों के माध्यम से गुणवत्ता आश्वासन को बढ़ाया जा सकता है। यह विधि उत्पाद स्वीकृति या अस्वीकृति के संबंध में तेजी से निर्णय लेने में मदद करती है।
पिक-एंड-प्लेस कार्यों और स्वचालित हैंडलिंग सिस्टम में रोबोट की सहायता के लिए एनालॉग दूरी फीडबैक प्रदान किया जाता है। यह फीडबैक रोबोटिक संचालन में सटीकता और दक्षता को बढ़ाता है।
