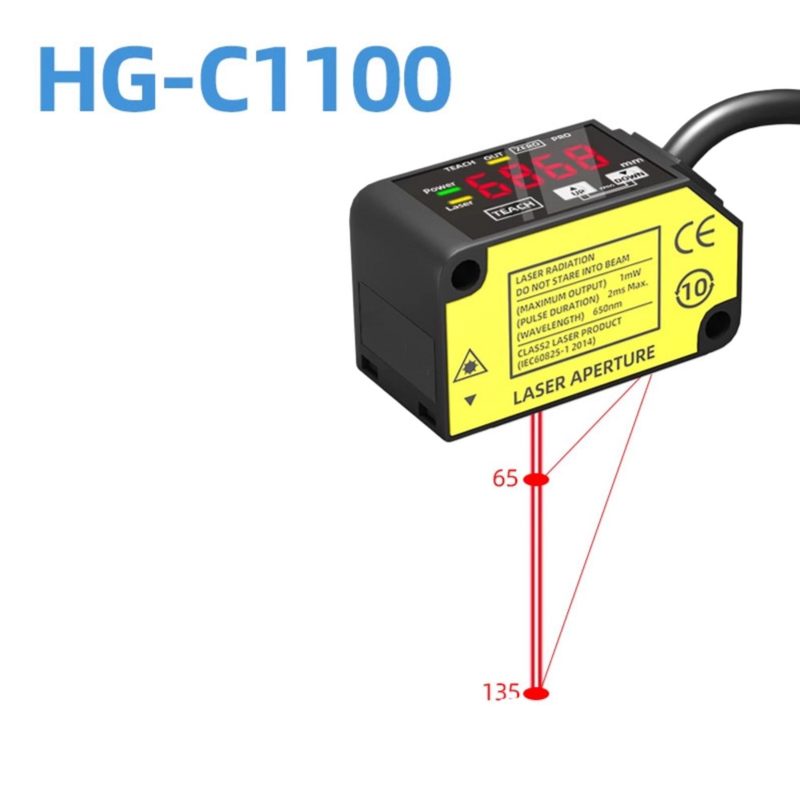

एचजी-सी1100 लेजर विस्थापन सेंसर 100मिमी केंद्र दूरी ±35मिमी मापन सीमा 70यूएम दोहराव आईपी67 12-24V डीसी एनपीएन पीएनपी आउटपुट 0-5V 4-20Ma एनालॉग सिग्नल

उत्पाद विवरण:

एचजी-सी श्रृंखला कॉम्पैक्ट सीएमओएस लेजर डिस्प्लेसमेंट सेंसर से बनी है जो विशेष रूप से औद्योगिक स्वचालन वातावरण में विश्वसनीय, उच्च-सटीकता दूरी और स्थिति माप के लिए डिज़ाइन की गई है। प्रत्येक इकाई में एक एकीकृत सीएमओएस लेजर ऑप्टिकल प्रणाली है जो एक अंतर्निहित दर्पण के साथ संयुक्त है, जो समर्पित डिस्प्लेसमेंट सेंसर से अपेक्षित माप सटीकता से समझौता किए बिना एक पतली प्रोफ़ाइल को सक्षम करती है।

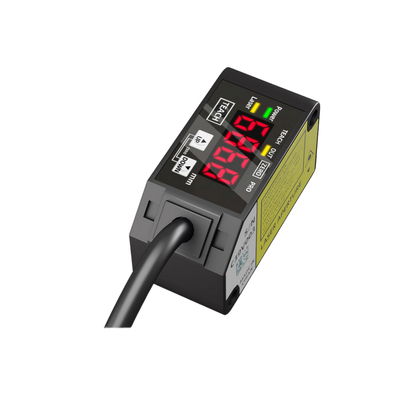

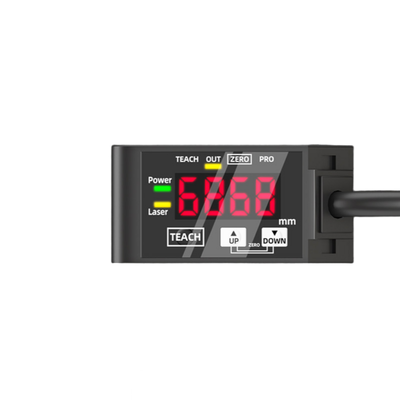

7-सेगमेंट डिजिटल डिस्प्ले से सुसज्जित, ये सेंसर मिलीमीटर में मापी गई दूरियों को सीधे इंगित करते हैं। यह सुविधाजनक सुविधा ऑपरेटरों को आसानी से रीडिंग सत्यापित करने और साइट पर थ्रेशोल्ड सेटिंग्स को कॉन्फ़िगर करने की अनुमति देती है, जिससे बाहरी प्रोग्रामिंग उपकरणों की आवश्यकता समाप्त हो जाती है।

श्रृंखला पांच अलग-अलग माप केंद्र दूरियां प्रदान करती है: 30 मिमी, 50 मिमी, 100 मिमी, 200 मिमी, और 400 मिमी। संबंधित माप रेंज ±5 मिमी से ±200 मिमी तक होती है, जिसमें पुनरावृत्ति मान विशिष्ट मॉडल के आधार पर 10 माइक्रोन से 800 माइक्रोन के बीच भिन्न होते हैं। रैखिक सटीकता 30, 50, और 100 मिमी मॉडल के लिए ±0.1% पूर्ण पैमाने पर है, जबकि विस्तारित-रेंज संस्करण ±0.2% या ±0.3% पूर्ण पैमाने पर रैखिकता प्रदान करते हैं।

आउटपुट विकल्पों के संबंध में, एचजी-सी सेंसर एनालॉग वोल्टेज (0-5 वी) और एनालॉग करंट (4-20 एमए) दोनों सिग्नल प्रदान करते हैं। वे विभिन्न सिस्टम आवश्यकताओं के अनुरूप चयन योग्य लाइट-ऑन या डार्क-ऑन ऑपरेशन मोड की पेशकश करते हुए एनपीएन या पीएनपी ओपन-कलेक्टर नियंत्रण आउटपुट भी शामिल करते हैं।

स्थायित्व को ध्यान में रखकर डिज़ाइन की गई, एचजी-सी श्रृंखला एक कॉम्पैक्ट हाउसिंग में संलग्न है जिसे आईपी67 मानकों के अनुसार रेट किया गया है, जो -10 डिग्री सेल्सियस से +45 डिग्री सेल्सियस के तापमान रेंज में काम करने में सक्षम है। डिवाइस कंपन और झटके के प्रतिरोधी हैं, जो 12-24 वी डीसी आपूर्ति द्वारा संचालित होते हैं जिसमें कम करंट खपत (24 वी डीसी पर 40 एमए या उससे कम) होती है। इसके अतिरिक्त, उपयोगकर्ता 1.5 एमएस, 5 एमएस, या 10 एमएस के प्रतिक्रिया समय में से चुन सकते हैं।

सीई, यूकेसीए, एफडीए, और यूएल/सी-यूएल जैसे प्रमाणन विभिन्न एचजी-सी मॉडल के लिए उपलब्ध हैं, जो अंतरराष्ट्रीय सुरक्षा और गुणवत्ता मानकों के अनुपालन को सुनिश्चित करते हैं।

विशेषताएं:

ऑप्टिकल डिज़ाइन एक कॉम्पैक्ट सीएमओएस संरचना को अंतर्निहित दर्पण के साथ नियोजित करता है, जो डिस्प्लेसमेंट सेंसर की उच्च सटीकता से समझौता किए बिना सेंसर की गहराई को प्रभावी ढंग से कम करता है।

माप को एक स्पष्ट 7-सेगमेंट डिस्प्ले के माध्यम से मिलीमीटर में डिजिटल रूप से प्रदर्शित किया जाता है। यह सुविधा सीधी थ्रेशोल्ड कॉन्फ़िगरेशन और मापी गई दूरियों के तत्काल ऑन-साइट सत्यापन की अनुमति देती है।

सेंसर कई माप रेंज प्रदान करता है, जिसमें 30, 50, 100, 200, और 400 मिलीमीटर पर केंद्र दूरियां उपलब्ध हैं। ये विकल्प ±5 मिमी से ±200 मिमी तक माप स्पैन के लिए लचीलापन प्रदान करते हैं।

उच्च पुनरावृत्ति मॉडल में सुनिश्चित की जाती है, जो एचजी-सी1030 पर प्रभावशाली 10 माइक्रोमीटर से लेकर एचजी-सी1400 पर 800 माइक्रोमीटर तक होती है, जो 200 और 400 मिलीमीटर के बीच की दूरी को मापती है।

दोहरे एनालॉग आउटपुट प्रदान किए जाते हैं, जिसमें 0-5 वी वोल्टेज और 4-20 एमए करंट सिग्नल शामिल हैं, जो बाहरी डेटा अधिग्रहण के साथ-साथ सुविधाजनक स्केलिंग समायोजन की सुविधा प्रदान करते हैं।

उपयोगकर्ता तीन सेटिंग्स - 1.5 एमएस, 5 एमएस, या 10 एमएस - के बीच प्रतिक्रिया समय का चयन कर सकते हैं, जिससे वे अपनी विशिष्ट एप्लिकेशन आवश्यकताओं के अनुसार माप गति और सिग्नल स्थिरता को संतुलित कर सकते हैं।

नियंत्रण आउटपुट एक ओपन-कलेक्टर ट्रांजिस्टर आउटपुट के माध्यम से एनपीएन या पीएनपी कॉन्फ़िगरेशन का समर्थन करता है। यह विश्वसनीयता बढ़ाने के लिए अंतर्निहित शॉर्ट-सर्किट सुरक्षा के साथ चयन योग्य लाइट-ऑन/डार्क-ऑन मोड शामिल करता है।

कठोर औद्योगिक वातावरण के लिए डिज़ाइन किया गया, सेंसर आईपी67 रेटिंग का दावा करता है, यह सुनिश्चित करता है कि यह धूल-रोधी और पानी के प्रवेश के प्रतिरोधी दोनों है।

यह विभिन्न प्रमाणन मानकों को पूरा करता है, जिसमें सीई (ईएमसी/आरओएचएस), यूकेसीए, एफडीए लेजर नोटिस अनुपालन शामिल है, और यूएल/सी-यूएल मान्यता रखता है, जो विभिन्न बाजारों में अनुपालन और सुरक्षा की गारंटी देता है।

इसकी उन्नत क्षमताओं के बावजूद, सेंसर कम बिजली की खपत बनाए रखता है, 24 वी डीसी पर 40 एमए या उससे कम और 12 वी डीसी पर 65 एमए तक खींचता है, जिससे यह निरंतर संचालन के लिए ऊर्जा-कुशल होता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

औद्योगिक स्वचालन में स्थिति और उपस्थिति का पता लगाना महत्वपूर्ण भूमिका निभाता है, यह सुनिश्चित करता है कि वर्कपीस को ट्रांसफर रोबोट और असेंबली स्टेशनों पर सटीक रूप से वितरित और स्थित किया जाए। यह सत्यापन प्रक्रिया विनिर्माण वर्कफ़्लो में दक्षता और सटीकता बनाए रखने में मदद करती है।

एक अन्य महत्वपूर्ण अनुप्रयोग स्टैक ऊंचाई और मात्रा का सत्यापन शामिल है। स्टैक्ड वस्तुओं की ऊंचाई को मापकर या परतों की संख्या की पुष्टि करके, सामग्री हैंडलिंग सिस्टम अधिक मज़बूती से काम कर सकते हैं और गलत गणना या ऊंचाइयों से संबंधित त्रुटियों से बच सकते हैं।

मोटाई और आयाम निरीक्षण इनलाइन गुणवत्ता आश्वासन के लिए महत्वपूर्ण है। इस प्रक्रिया में भागों, चादरों और विभिन्न घटकों को उनके उत्पादन के रूप में मापना शामिल है, जिससे यह सुनिश्चित करने में मदद मिलती है कि वे उत्पादन लाइन को धीमा किए बिना निर्दिष्ट सहनशीलता और मानकों को पूरा करते हैं।

डिस्प्लेसमेंट मॉनिटरिंग पोजिशनिंग स्टेज, प्रेस और फॉर्मिंग मशीनों जैसे विभिन्न प्रकार के उपकरणों के लिए वास्तविक समय प्रतिक्रिया प्रदान करता है। निरंतर निगरानी यह सुनिश्चित करती है कि ये मशीनें अपने इच्छित मापदंडों के भीतर काम करें, जिससे सटीकता में सुधार होता है और दोषों का खतरा कम होता है।

गुणवत्ता नियंत्रण अक्सर गो/नो-गो निरीक्षणों के माध्यम से निष्पादित किया जाता है जो डिजिटल दूरी रीडिंग से प्राप्त थ्रेशोल्ड मानों का उपयोग करते हैं। यह विधि यह तय करने का एक सीधा तरीका प्रदान करती है कि कोई उत्पाद गुणवत्ता आवश्यकताओं को पूरा करता है या नहीं, जिससे उत्पादन तल पर निर्णय लेने को सरल बनाया जा सके।

अंत में, रोबोट मार्गदर्शन एनालॉग दूरी प्रतिक्रिया से लाभान्वित होता है, जो पिक-एंड-प्लेस संचालन और स्वचालित हैंडलिंग सिस्टम के लिए आवश्यक है। सटीक दूरी की जानकारी प्रदान करके, रोबोट अपने कार्यों को अधिक प्रभावी ढंग से और उच्च विश्वसनीयता के साथ कर सकते हैं।
